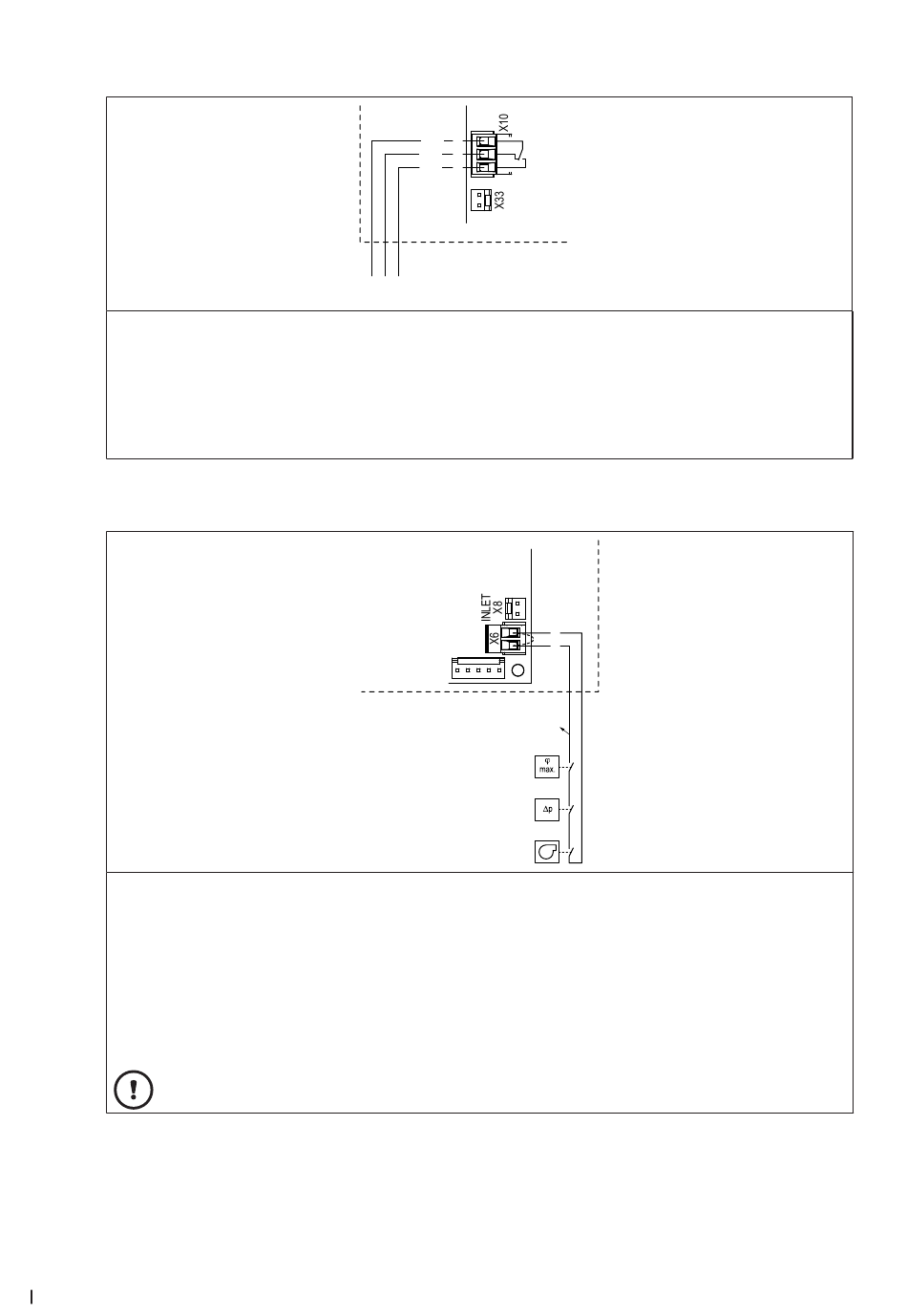

5.6.4.3 Anschluss des Störungsausgangs "Err. Out"
Der potentialfreie "Err. Out"-Kontakt kann für die Fehlersignalisierung an externe Geräte verwendet
werden. Im Normalbetrieb (keine Fehler vorhanden) ist der Kontakt zwischen 1-3 geschlossen. Im
Fehlerfall (eine Warnung gilt nicht als Fehler) ist der Kontakt zwischen 1-2 geschlossen.
Hinweis: Bei ausgeschaltetem Gerät ist der Kontakt in Ruheposition zwischen 1-2.
Der Querschnitt der Anschlusskabel muss den geltenden lokalen Vorschriften entsprechen.
Die maximale Kontaktbelastung beträgt: 250 V, 3 A

5.6.4.4 Anschluss externe Sicherheitskette

Die potentialfreien Kontakte externer Überwachungsgeräte ("B2": Maximalhygrostat, "B3": Luftstrom-
wächter, "B4": Ventilatorverrigelung) der externen Sicherheitskette "SC" werden gemäss dem Elekt-
roschema in Serie (falls mehr als ein Überwachungsgerät angeschlossen wird) an die Klemmen des
Klemmenblocks "X6" auf der SPA Steuerplatine im Steuerkasten des Condair RM angeschlossen.
Hinweis: Werden keine Überwachungsgeräte an die Klemmen des Klemmenblocks "X6" angeschlos-
sen, muss eine Kabelbrücke "J1" an die Klemmen angeschlossen werden.
Die Sicherheitskette wird mit 24 VDC betrieben. Im Fehlerfall wird der Sicherheitskontakt geöffnet und
somit die Sicherheitskette unterbrochen. Verwenden Sie nur geprüfte 24 VDC-Sicherheitselemente.
VORSICHT! Keine Fremdspannung über die Kontakte der externen Überwachungsgeräte
"B2", "B3" und "B4" an Klemme "X6" anlegen.
42 Montage- und Installationsarbeiten
COM 1
NC 2
NO 3
Condair RM
Err. Out
X5 X5
Condair RM
2
J1
1
SL
B2
B3
B4
