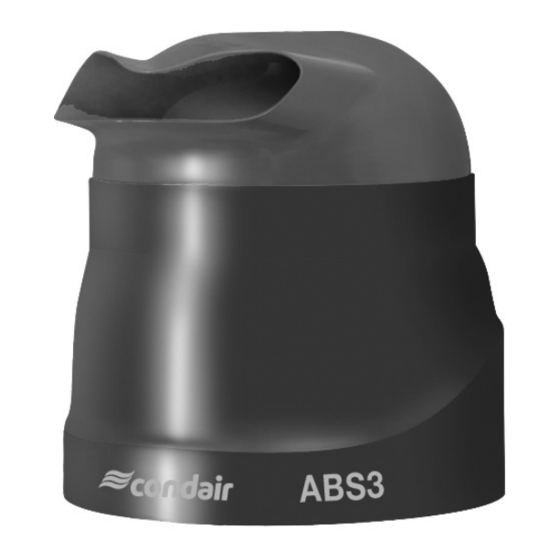

- Seite 1 Condair ABS3 Adiabatischer Zerstäubungs-Luftbefeuchter MONTAGE- UND BETRIEBSANLEITUNG...
-
Seite 3: Inhaltsverzeichnis
4.2.2 Wandmontage Massabbildung 4.2.3 Deckenmontage (hängende Montage) Wasserinstallation 4.3.1 Übersicht Wasserinstallation 4.3.2 Hinweise zur Wasserinstallation Elektroinstallation 4.4.1 Anschlussschema Condair ABS3 4.4.2 Hinweise zur Elektroinstallation 4.4.3 Elektro-Anschlussbox aus- und wieder einbauen 4.4.4 Hinweise zur Kabelführung 4.4.5 Konfiguration 4.4.5.1 Einstellen der Spülzyklen 4.4.5.2... -
Seite 4: Einleitung
Wir danken Ihnen, dass Sie sich für den Adiabatischen Zerstäubungs-Luftbefeuchter Condair ABS3 entschieden haben. Der Adiabatische Luftbefeuchter Condair ABS3 ist nach dem heutigen Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemässer Verwen- dung des Condair ABS3 Gefahren für den Anwender und/oder Dritte entstehen und/oder Sachwerte beschädigt werden. -
Seite 5: Aufbewahrung
Bei einer Handänderung des Produktes ist die Montage- und Betriebsanleitung dem neuen Be- treiber zu übergeben. Bei Verlust der Dokumentation wenden Sie sich bitte an Ihren Condair-Lieferanten. Sprachversionen Diese Montage- und Betriebsanleitung ist in verschiedenen Sprachen erhältlich. Nehmen Sie dies- bezüglich bitte mit Ihrem Condair-Lieferanten Kon takt auf. -
Seite 6: Zu Ihrer Sicherheit
Eingriffe darüber hinaus dürfen aus Sicherheits- und Gewährleistungsgründen nur durch autorisiertes Fachpersonal durchgeführt werden. Es wird vorausgesetzt, dass alle Personen die mit Arbeiten am Condair ABS3 betraut sind, die Vor- schriften über Arbeitssicherheit und Unfallverhütung kennen und einhalten. Dieses Gerät ist nicht dafür bestimmt durch Personen (einschließlich Kinder), mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels... - Seite 7 Zeit durch neue ersetzen. Verhalten im Gefahrenfall Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr mög lich ist, so ist der Condair ABS3 gemäss Kapitel 5.3 umgehend ausser Betrieb zu setzen und gegen unbeabsichtigtes Einschalten zu si chern. Dies kann unter folgenden Umständen der Fall sein: –...
-
Seite 8: Produkteübersicht
Diffusor, drehbar 3.2 Funktionsprinzip Der Condair ABS3 arbeitet nach dem Zerstäuberprinzip. Das Wasser wird durch den Konus (4) aus dem Wasserreservoir (3) angesogen und über die Zer- stäuberscheibe (5) gegen den Zerstäuberkranz (8) geschleudert und zu Aerosolen vernebelt. Das Niveau im Wasserreservoir wird mit dem Niveauschalter (10) überwacht und geregelt. -
Seite 9: Kennzeichnung Des Geräts
Bezeichnung Code Beschreibung Frostschutz-Set Frostschutz-Set für den Betrieb des Condair ABS3 bis zu einer Temperatur von –2 °C. Das Frostschutz- Set besteht aus einem Heizelement, das auf dem Steuerprint angeschlossen wird. Der Condair ABS3 ist für den Einbau des Frostschutz-Set vorbereitet. -
Seite 10: Lieferumfang
Zum Transport des Gerätes nach Möglichkeit immer eine Hilfsperson beiziehen. Verpackung Die Verpackung des Condair ABS3 nach Möglichkeit für eine spätere Verwendung aufbewahren. Falls die Verpackung entsorgt werden soll, sind die lokalen Umweltschutzrichtlinien zu beachten. Die Verpackung darf auf keinen Fall in die Umwelt entsorgt werden. -
Seite 11: Montage- Und Installationsarbeiten
Die lokalen Vorschriften zur Arbeitssicherheit sind bei allen Montage- und Installationsarbeiten zu beachten und einzuhalten. Allgemein Die Angaben zur Platzierung und Montage des Condair ABS3 sowie zur Wasser- und Elektroinstal- lation sind unbedingt zu beachten und einzuhalten. Alle lokalen Vorschriften zur Ausführung der Wasser- und Elektroinstallation sind zu beachten und einzuhalten. -
Seite 12: Gerätemontage
≥ 1.5 ≥ 1.0 ≥ 5.0 – Der Condair ABS3 sollte so montiert werden, dass genügend Platz für die War tung vorhanden ist. Achten Sie zusätzlich darauf, dass die Geräte gut zugänglich sind und die Unfallsicherheit bei der Wartung gewährleistet ist. – Müssen Geräte einander gegenüber montiert werden, achten Sie da rauf, dass zwischen den Geräten ein minimaler Abstand ca. -
Seite 13: Wandmontage
4.2.2 Wandmontage Für die Befestigung des Befeuchters and der Wand, verwenden Sie die mitgelieferte Wandhalterung mit den Schrauben und Dübeln. Die Wandhalterung kann als Bohrschablone für die Befestigungs- löcher verwendet werden. Wandhalterung montieren 1. Mit Hilfe der Wandhalterung die Befestigungslöcher am vorgesehen Standort an der Wand an- zeichnen. -
Seite 14: Deckenmontage (Hängende Montage)
4.2.3 Deckenmontage (hängende Montage) Für die Deckenmontage des Befeuchters, verwenden Sie die drei mitgelieferten Winkelhalter. Die drei Ketten zum Aufhängen des Gerätes sind Sache des Kunden. Die Ketten müssen senkrecht über den drei Winkelhaltern (die am Gerät befestigt werden) an die Decke montiert werden. Die Befestigungspunkte und die Ketten müssen eine ausreichende Tragkraft haben, um das Gewicht des Gerätes (siehe Kapitel 9.1 "Technische Daten") zu tragen. -
Seite 15: Wasserinstallation
Wasserinstallation 4.3.1 Übersicht Wasserinstallation A Wasserzulaufleitung (in Lieferung enthalten, L: 1.5 m, G 3/4") B Absperrhahn (bauseitig) C Wasserfilter (Zubehör Z261, Einbau empfohlen, bauseitig) D Ablaufleitung (in Lieferung enthalten, L: 1.5 m) mit stetigem Gefälle >10° E Offener Ablauftrichter mit Siphon (bauseitig) Anschluss Wasserzulauf G 3/4" Anschluss Wasserablauf ø10 mm Wasserzulaufleitung Ablaufleitung ø12/10 mm... -
Seite 16: Hinweise Zur Wasserinstallation
– Der Einbau eines Absperrhahns (zwingend) und eines Wasserfilters (Zubehör Z261, Einbau empfohlen) soll nach Möglichkeit in unmittelbarer Nähe des Gerätes erfolgen. – Hinweise zur Wasserqualität: – Zur Speisung des Condair ABS3 ausschliesslich unbehandeltes Trinkwasser oder vollent- salztes Wasser verwenden. – Zusätze im Wasser wie z.B. Dosiermittel, Korrosionsschutzmittel, Desinfektionsmittel, etc. sind nicht erlaubt, da sie zu Gesundheitsschädigungen oder Betriebsstörungen führen können. -
Seite 17: Elektroinstallation
Elektroinstallation 4.4.1 Anschlussschema Condair ABS3 24 VDC / 60 mA 1.1 l/h 6.5 l/h N L1 GND IN LEVEL intern extern – + P / PI ON-OFF ON-OFF 115 V / 50/60Hz 230 V / 50/60Hz Stetig-Feuchteregler 0...10 V Ein/Aus-Hygrostat... -
Seite 18: Hinweise Zur Elektroinstallation
Sicherungen F2 (2.5 A, träge) sind zwingend vorgeschrieben. Kabelquerschnitt gemäss den geltenden lokalen Richtlinien. VORSICHT! Vor Anschluss sicherstellen, dass der auf dem Typenschild des Condair ABS3 aufgeführte Span- nungswert mit der Netzspannung übereinstimmt. Externer Stetig-Feuchteregler (A1) oder Externer Ein/Aus-Hygrostat (A2) Externen Stetig-Feuchteregler 0...10V an die Klemmen IN (+) und GND (–) oder externen Ein/Aus- Hygrostaten an die Klemmen IN und 24V anschliessen. -
Seite 19: Elektro-Anschlussbox Aus- Und Wieder Einbauen
4.4.3 Elektro-Anschlussbox aus- und wieder einbauen Elektro-Anschlussbox ausbauen 1. Die drei Schrauben am Luftfilterpaket lösen und Luftfilterpaket ausbauen. 2. Befestigungsbügel “C” zur Seite schieben und Anschlussbox vorsichtig aus dem Gerät ziehen. 3. Vier Schrauben der Anschlussbox lösen und Deckel der Anschlussbox entfernen. Jetzt können Sie die Kabel auf dem Steuerprint anschliessen oder die Steuerung konfigurieren. VORSICHT! Die elektronischen Bauteile im Innern der Anschlussbox sind sehr empfindlich gegen elektro- statische Entladungen. -
Seite 20: Hinweise Zur Kabelführung
4.4.4 Hinweise zur Kabelführung Das Kabel der Spannungsversorgung durch die Stopfbüchse “1a” ins Gerät und durch die Stopfbüchse “1b” in die Anschlussbox führen und gemäss dem Schema auf dem Steuerprint anschliessen. Das Kabel des externen Reglers/Hygrostaten durch die Stopfbüchse “2a” ins Gerät und durch die Stopfbüchse “2b”... -
Seite 21: Konfiguration
4.4.5 Konfiguration Für die Konfiguration muss die Elektro-Anschlussbox im Gerät ausgebaut und geöffnet werden. Beachten Sie dazu die Hinweise in Kapitel 4.4.3. 4.4.5.1 Einstellen der Spülzyklen Die Spülzyklen werden über die DIP-Schalter SW1 auf dem Steuerprint eingestellt: Im Betrieb wird alle 6 Stunden ein Spülzyklus im Betrieb ist deak- Spülzyklus ausgeführt. tiviert (z.B. -
Seite 22: 5 Betrieb
• die Elektrische Installation auf Beschädigungen. Falls Sie Unregelmässigkeiten (z.B. Leckagen, unruhiger Lauf, etc.) oder beschädigte Komponenten feststellen, ist der Condair ABS3 wie in Kapitel 5.3 beschrieben, ausser Betrieb nehmen. Lassen Sie anschliessend den Schaden oder die Störung durch eine ausgebildete Fachkraft oder einen Service-Techniker von Ihrem Condair-Lieferanten beheben. -
Seite 23: Ausserbetriebnahme
0 %rF einstellen und warten, bis das Gerät den Spülzyklus ausgeführt hat (ca. 1 Minute). 2. Serviceschalter in der Netzzuleitung ausschalten und gegen unbeabsichtigtes Einschalten sichern. 3. Absperrventil in der Wasserzuleitung schliessen. Hinweis: Wird der Condair ABS3 längere Zeit nicht benötigt, decken Sie das Gerät mit einer Plas- tikhaube ab. -
Seite 24: 6 Wartung
Für den Ersatz defekter Teile ausschliesslich Condair-Originalersatzteile verwenden. Sicherheit GEFAHR! Vor Beginn der Wartungsarbeiten ist der Condair ABS3, wie in Kapitel 5.3 beschrieben, ausser Betrieb zu setzen und gegen unbeabsichtigte Inbetriebnahme zu sichern. WARNUNG! Bei ungenügender Wartung können sich im Wasserreservoir mit der Zeit krankmachende Keime vermehren und in die Umgebungsluft gelangen. -
Seite 25: Wartungsarbeiten
Desinfekti- onsmittel getränkten, feuchten Lappen reinigen. Achtung: Ist der Geräteinnenraum stark verschmutzt, muss der Condair ABS3 zerlegt (siehe Explosionszeichnung in der Ersatzteilliste) und sämtliche Teile gereinigt und mit einem han- desüblichen Desinfektionsmittel desinfiziert werden. Ablaufsiphon 1. Die drei Schrauben lösen und den Luftfilter nach unten aus-... -
Seite 26: 7.1 Hinweise Zur Störungsbehebung
Reparaturarbeiten und der Austausch von defekten Komponenten dürfen nur durch den Service- techniker Ihres des Condair-Vertreters ausgeführt werden! Sicherheit Für die Behebung von Störungen ist der Condair ABS3 wie in Kapitel 5.4 beschrieben, ausser Betrieb zu setzen, vom Stromnetz zu trennen und gegen unbeabsichtigtes Einschalten zu sichern. Störungsliste Wichtig! Die Ursache für die meisten Störungen ist nicht auf eine mangelhafte Gerä... -
Seite 27: Ausserbetriebsetzung/Entsorgung
Ausserbetriebsetzung/Entsorgung Ausserbetriebsetzung Muss der Condair ABS3 ersetzt werden oder wird das Befeuchtersystem nicht mehr benötigt, gehen Sie wie folgt vor: 1. Gerät ausser Betrieb nehmen, wie in Kapitel 5.3 beschrieben. 2. Gerät (und falls erforderlich alle übrigen Systemkomponenten) durch einen Fachmann ausbauen lassen. -
Seite 28: Produktspezifikationen
Produktspezifikationen Technische Daten Befeuchterleistung 1.1 ... 6.5 l/h Gerätespannung 230V / 50/60Hz oder 115V / 50/60Hz Leistungsaufnahme 0.23 kW (0.3 kW mit optionalem Frostschutz-Set) Luftumwälzung 280 m /h (77.8 l/s) Inhalt Wasserreservoir 0.055 l Gerätegewicht 17.6 kg Anschluss Wasserzulauf R 3/4" Aussengewinde Anschluss Wasserablauf ø... - Seite 29 Notizen...
- Seite 30 Notizen...
- Seite 31 © Condair AG, Gedruckt in der Schweiz Technische Änderungen vorbehalten...
- Seite 32 BERATUNG, VERKAUF UND SERVICE: Reg.No. 40002-2 Hersteller: Condair AG Talstrasse 35-37, 8808 Pfäffikon, Schweiz Tel. +41 55 416 61 11, Fax +41 55 416 62 62 info@condair.com, www.condair.com...
