Montage Der Dampfverteiler - Condair RM 2 Montageanleitung

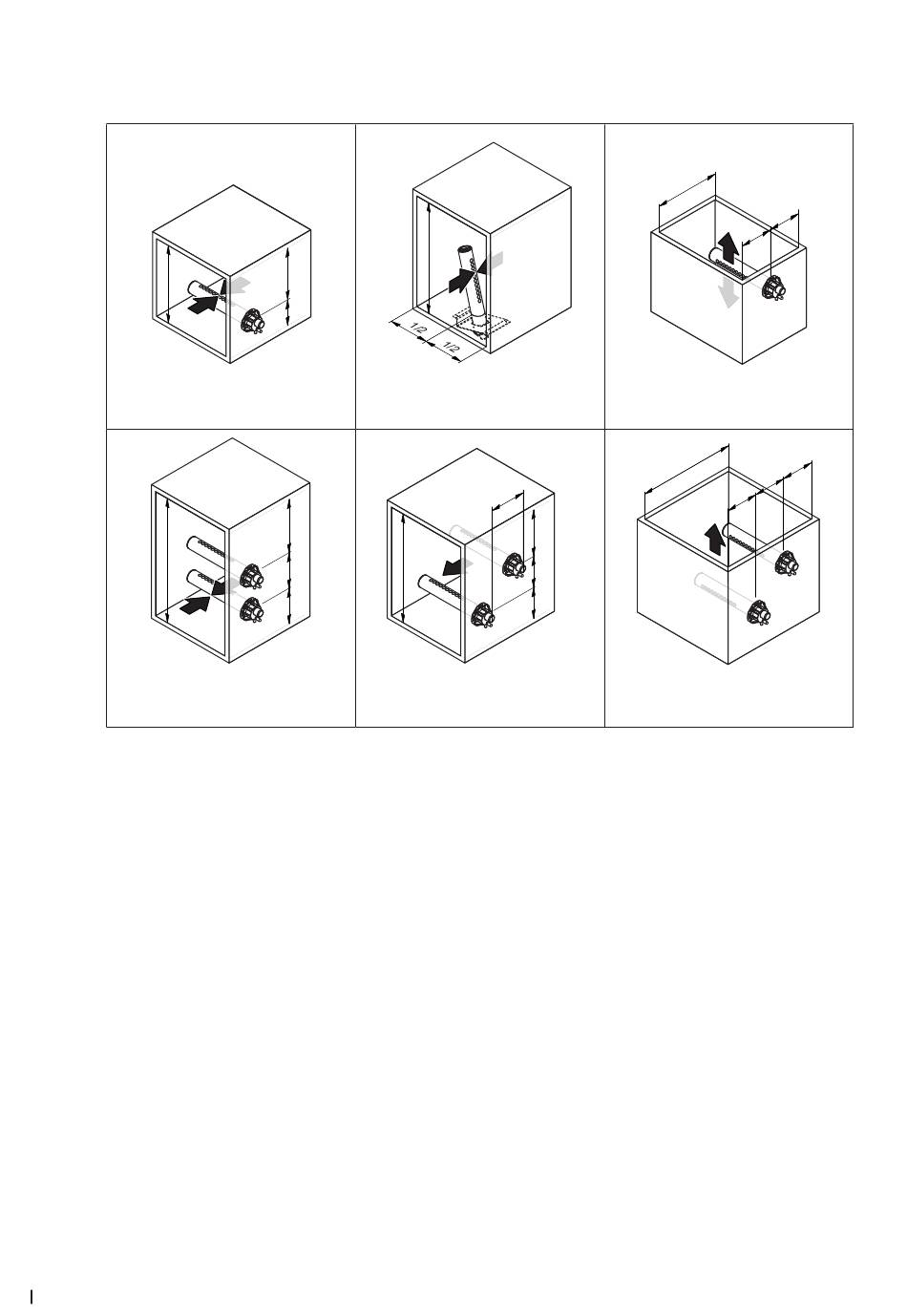

Platzierung der Dampfverteilrohre im Kanal
Folgende Masse sind bei der Platzierung der Dampfverteilrohre im Kanal zu beachten:
H
H min.= 250 mm
h min.= 85 mm
H
H min.= 400 mm
Empfehlungen für die Auslegung der Lüftungskanäle
– Um den Einbau der Dampfverteilrohre zu erleichtern und zu Kontrollzwecken ist im Lüftungskanal
eine genügend grosse Serviceöffnung vorzuse hen.
– Im Bereich der Befeuchtungsstrecke sollte der Lüftungskanal wasserdicht ausgeführt werden.
– Lüftungskanäle, die durch kalte Räume führen, sind zu isolieren, damit die befeuchtete Luft nicht an
der Kanalwand konden siert.
– Ungünstige Strömungsverhältnisse im Lüftungskanal (z.B. durch Hindernisse, enge Radien, etc.)
können zur Kondensation der befeuchteten Luft führen.
– Der Einbau der Dampfverteilrohre in Kanäle mit rundem Querschnitt ist nicht zulässig.
Bei Fragen zur Auslegung von Lüftungskanälen im Zusammenhang mit den Dampf-Luftbefeuchtern
Condair RM nehmen Sie bitte mit Ihrem Condair-Vertreter Kontakt auf.
5.4.3

Montage der Dampfverteiler

Detaillierte Informationen zur Montage der Dampfverteilrohrs DV61-... finden sich in den separaten
Montageanleitungen zu diesen Produkten.
26 Montage- und Installationsarbeiten
H
2 / 3
1 / 3
n
hm i
H ≥400 mm
3 / 7
H
2 / 7
2 / 7
H min.= 350 mm
g min.= 150 mm
H min.= 200 mm
n
gm i
3 / 7
2 / 7
2 / 7
H min.= 300 mm
H
1 / 2
1 / 2
1 / 3
H
1 / 3
1 / 3
