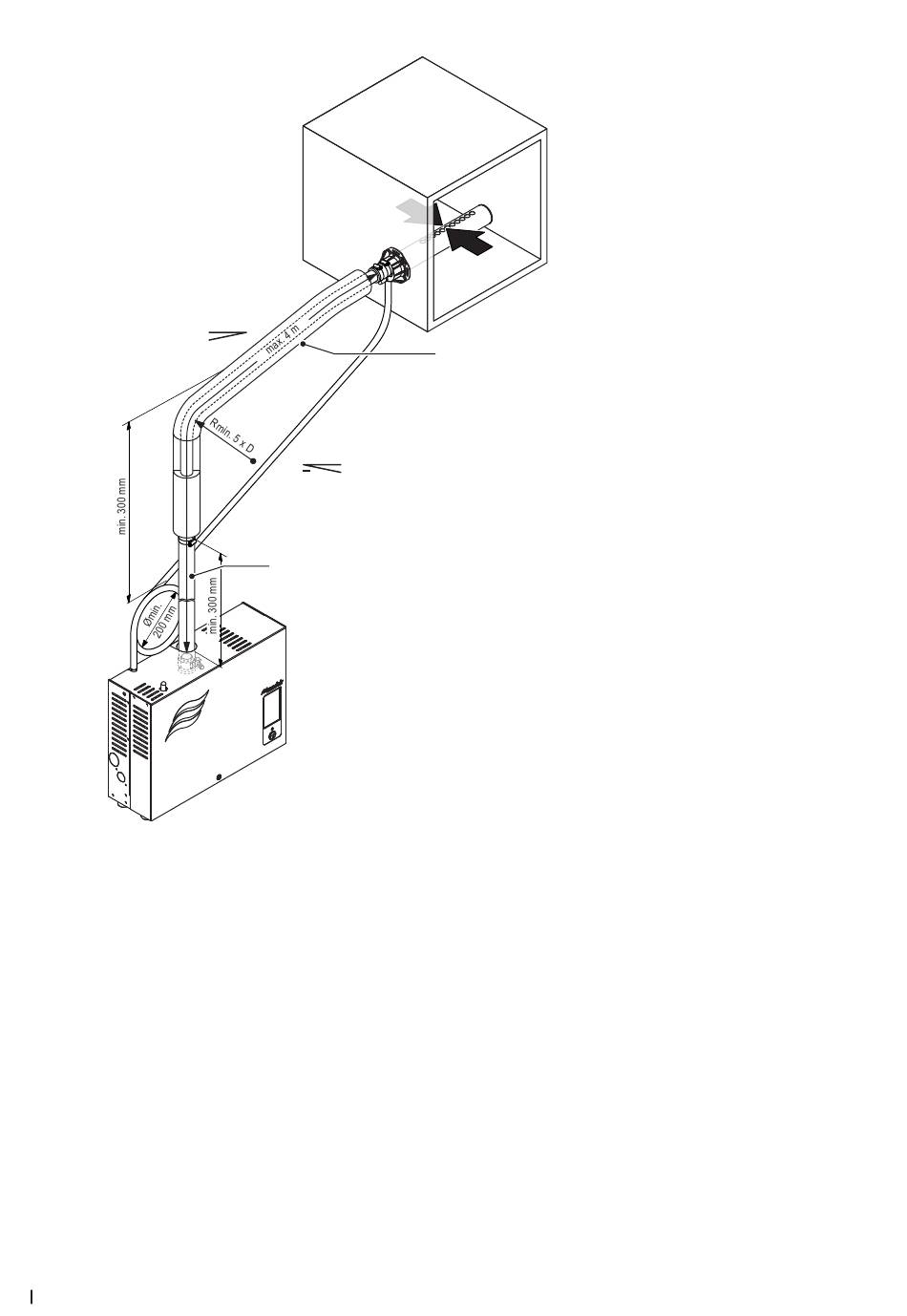

Abb. 11: Dampfleitung mit fester Verrohrung und Isolation
Beachten Sie folgende Hinweise:
– Der minimale Innendurchmesser der Dampfleitung (abhängig von verwendeten Dampfverteiler)
ist über die ganze Leitungs länge einzuhalten.
– Verwenden Sie ausschliesslich Rohre aus nichtrostendem Stahl (empfohlen, min. DIN 1.4301) oder
Cu-Rohre.
– Um die Kondensatbildung (=Verlust) zu mildern, ist die Dampfleitung zu isolieren.
– Die Befestigung der Dampfleitung am Dampfverteiler und am Austritt des Dampftanks erfolgt über
entsprechend lange Schlauchstücke (Schlauchstück beim Dampfanschluss des Dampf-Luftbefeuchters
min. 1'000 mm lang), die mit Schlauchklemmen befestigt werden.
– Wichtig! Pro Meter Leitungslänge bzw. pro 90°-Bogen ist ein Druckverlust von ca. 100 Pa zu
berücksichtigen.
30 Montage- und Installationsarbeiten
min.
15%/8.5°
+
min.
15%/8.5°
Schlauchstück min. 1'000 mm lang!
Dampfleitung über die ganze
Länge isolieren!
