5.6.4.2 Anschluss des Signalkabels eines externen Reglers "A2"

X1
X5
Condair RM
6 7 8
24V + –
A2

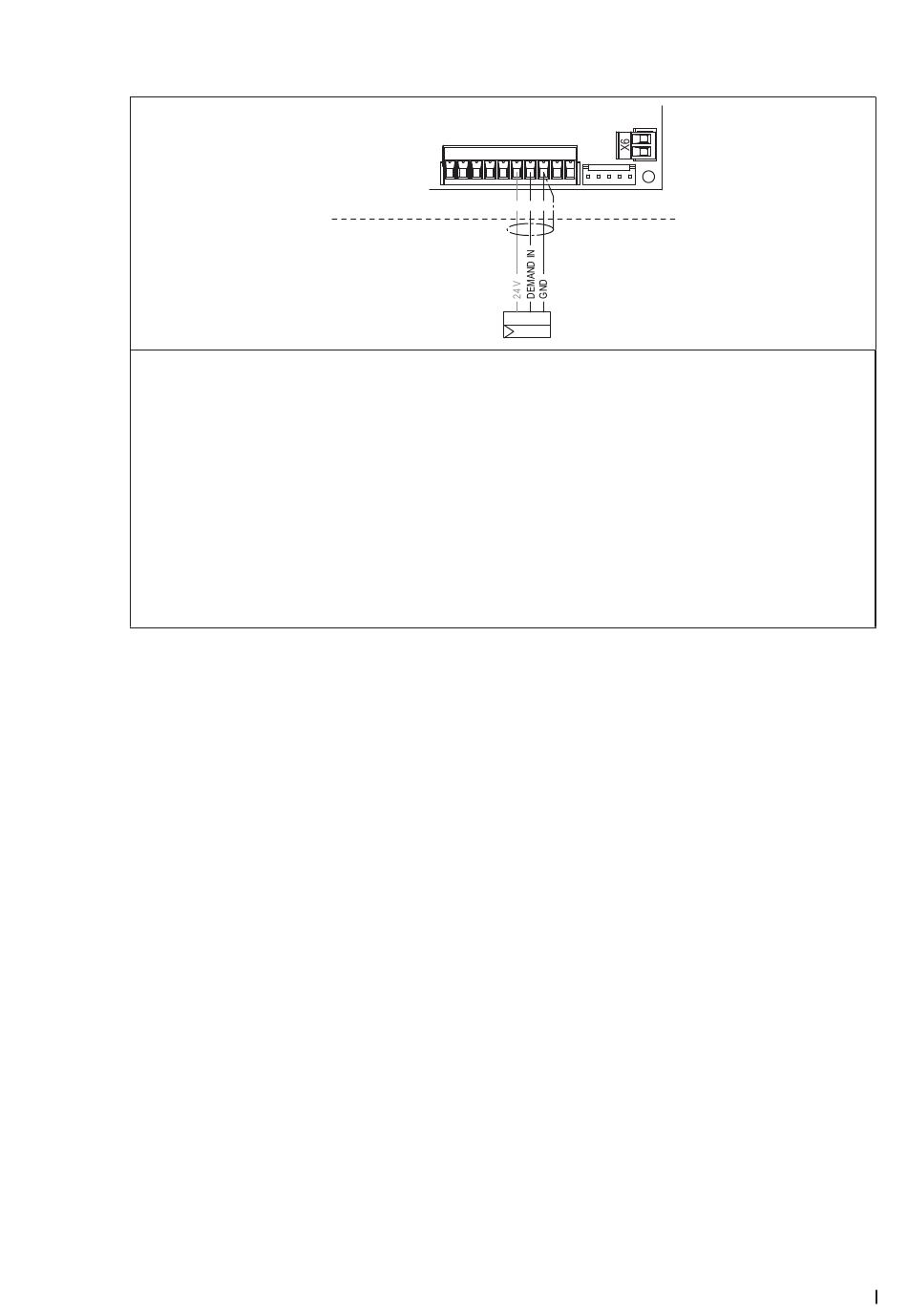

Das Signalkabel eines externen Feuchtereglers "A2" wird gemäss dem Elektroschema an die Klem-
men "7" (+) und "8" (–) des Klemmenblocks "X1" auf der Steuerplatine im Steuerkasten des Condair
RM angeschlossen.
Hinweis: Sofern der Feuchteregler mit 24 V von der Steuerplatine gespiesen werden soll, muss
der 24 V Eingang des Feuchtereglers mit der Klemme "6" (24 V Ausgang) des Klemmenblocks "X1"
verbunden werden.
Folgende Reglersignale werden unterstützt: 0-5V, 1-5V, 0-10V, 2-10V, 0-20V, 0-16V, 3-16V, 0-20mA,
4-20mA und "On/Off".
Falls ein abgeschirmtes Kabel verwendet wird, ist die Abschirmung an die Klemme "GND" anzu-
schliessen.
Achtung! Wird die Abschirmung des Regelsignals bauseits an ein Potential oder an einen Schutzleiter
angeschlossen, darf sie nicht an Klemme "GND" angeschlossen werden.
