Einbauhinweise - Condair RM 2 Montageanleitung

vor/nach Heizregister/Filter
vor/nach Ventilator/Zonenabgang

Einbauhinweise

Die Dampfverteilrohre sind entweder für horizontalen (an der Kanalwand) oder mit Zubehör für verti-
kalen Einbau (im Kanalboden) konzipiert. Die Ausblasöffnungen sollen immer nach oben bzw. quer
zum Luftstrom zeigen.
Nach Möglichkeit sollten die Dampfverteilrohre immer auf der Druckseite (max. Kanaldruck 800 Pa)
des Kanals eingebaut werden. Falls die Dampf verteilrohre auf der Saugseite des Kanals eingebaut
werden, darf der maximale Unterdruck 300 Pa nicht überschreiten.

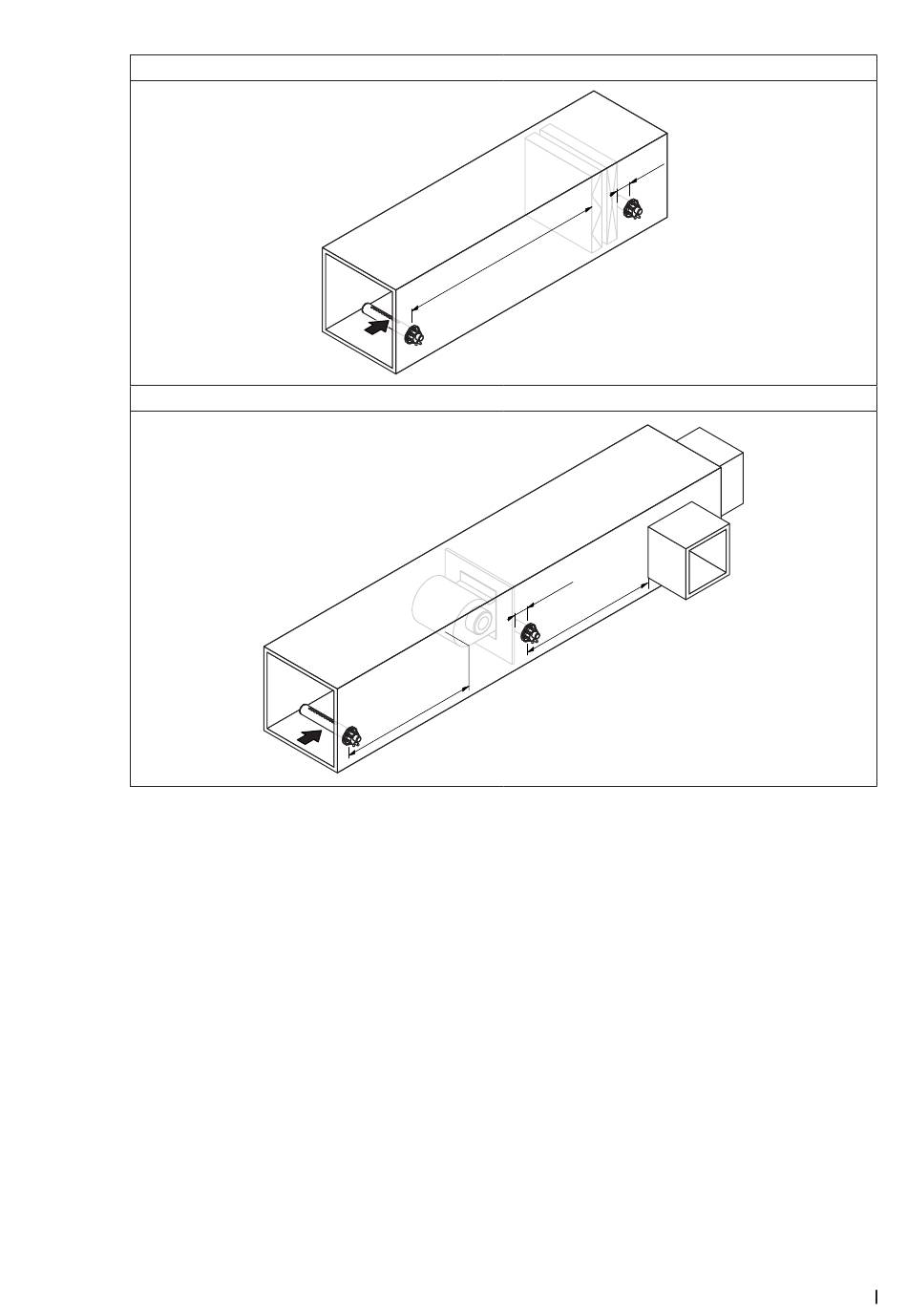

Wählen Sie eine auf Ihren Kanal zugeschnittene Einbaulage (siehe nachfolgende Abbildungen) und
platzieren Sie die Dampfverteilrohre im Kanal so, dass eine gleichmässige Dampfverteilung im Kanal
gewährleistet ist.
*
N
x B
1 . 5
2,5 x B vor Schwebstofffilter
N
9 7
( 1 .
m m
5 0
B N
1 x
" )
9 7
( 1 .
+
m m
5 0
" )
B N
1 x
Montage- und Installationsarbeiten 25
