Condair RM 2 Montageanleitung Seite 28

– Der Dampfleitung darf nicht durchhängen (Kondensatsack); falls nötig Dampfleitung mit Rohr-
schellen, Schie ne oder Winkelkanal unterlegen und an allen tiefsten Punkten einen Kondensatablauf
(ohne Querschnittverkleinerung) im Dampfschlauch montieren.
– Der Einbau eines Absperrventils (z.B. manuell gesteuertes Absperrventil, Magnetventil, etc.) in der
Dampfleitung ist nicht zulässig, da im Betrieb bei geschlossenem Absperrventil ein unzulässiger
Druckanstieg im Dampftank entsteht.
5.4.4.2 Installationsbeispiele
15%/8.5°
Ømin. 200 mm

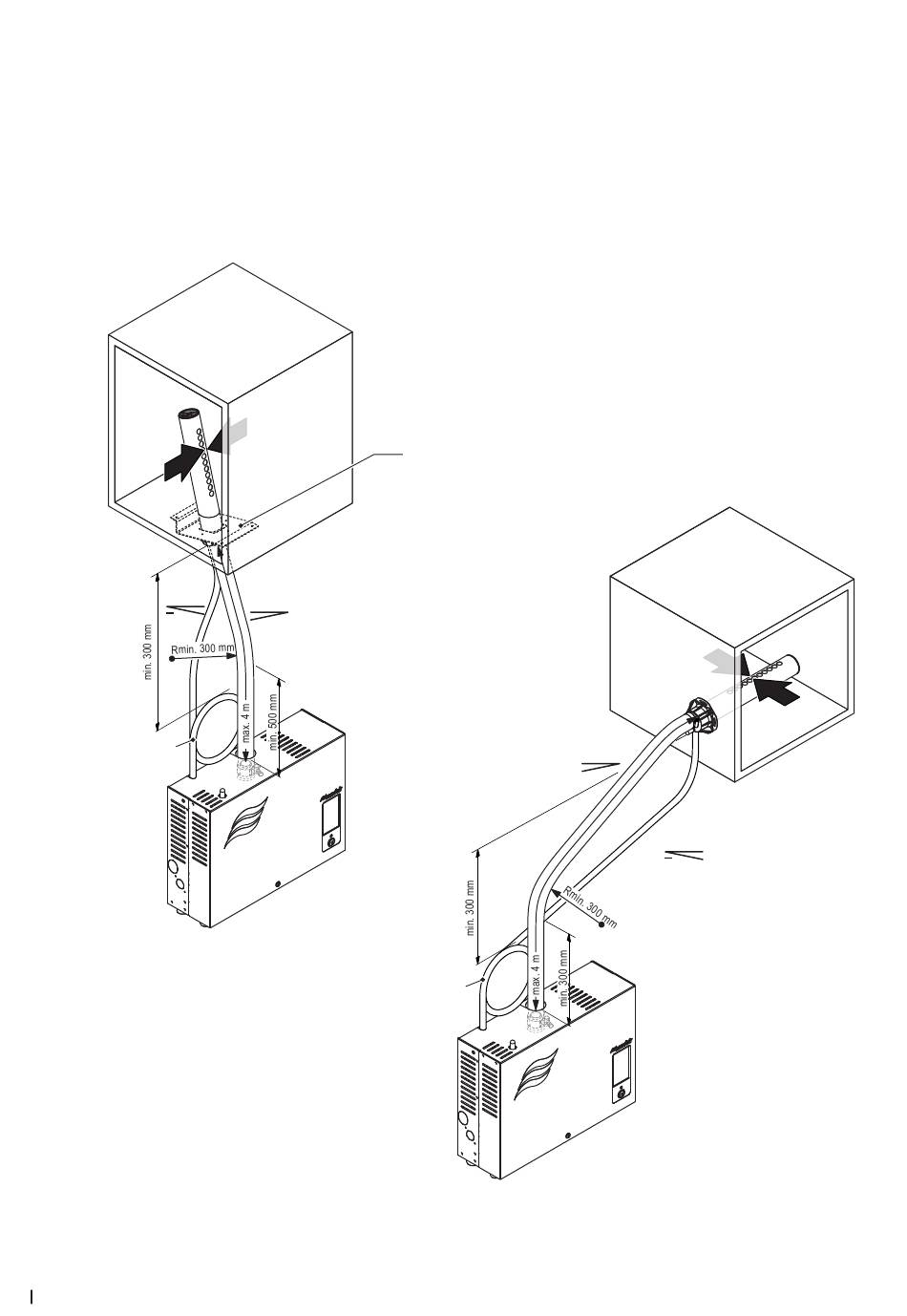

Abb. 9: Dampfverteiler ist mehr als 500 mm über der Geräteoberkante montiert
28 Montage- und Installationsarbeiten
min.
min.
15%/8.5°
+
Zubehör: VS-DV61
Ømin. 200 mm
min.
15%/8.5°
+
min.
15%/8.5°
