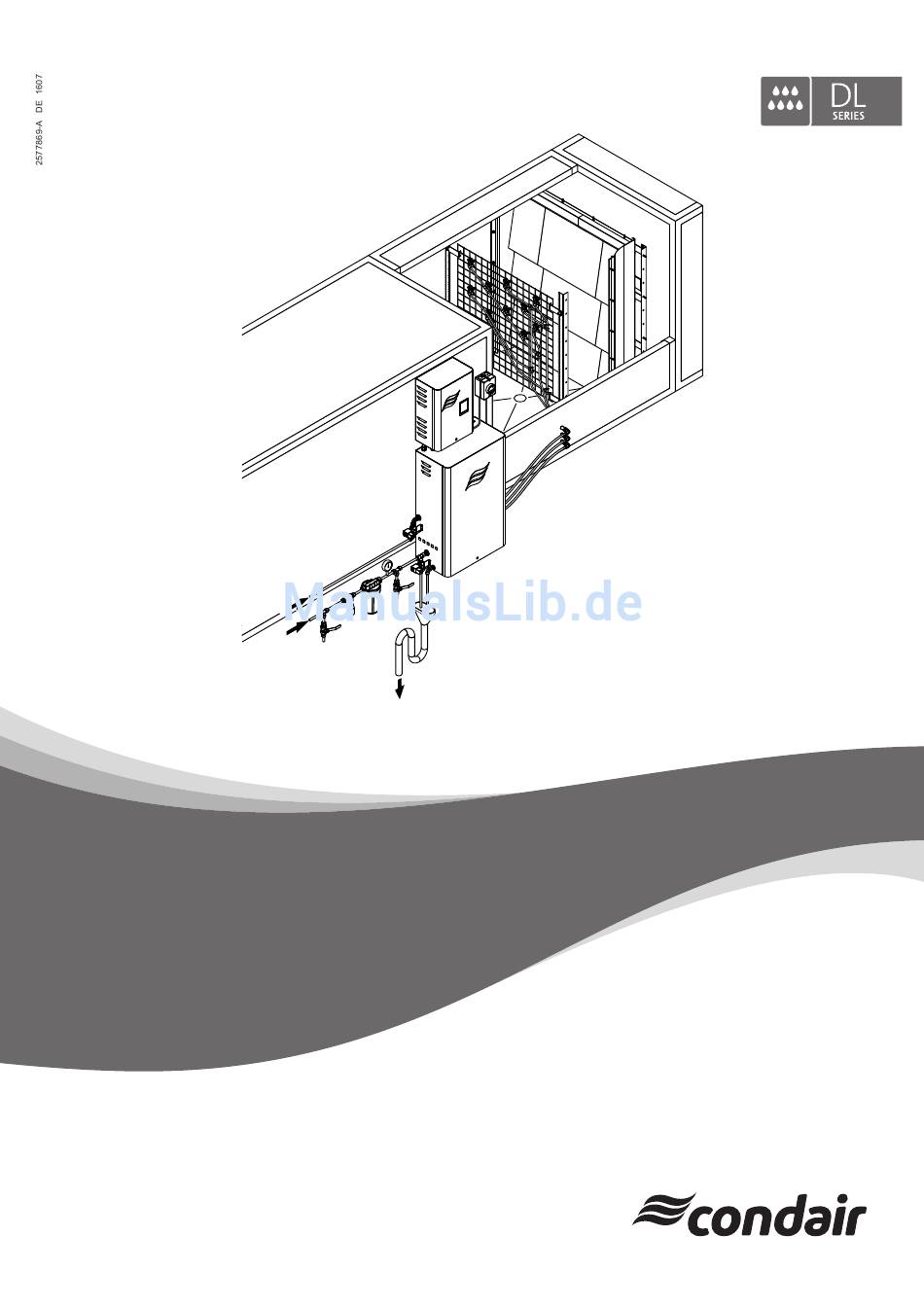

- Seite 1 Diese Anleitung lesen und aufbewahren! BETRIEBSANLEITUNG Adiabatisches Luftbefeuchtungssystem Condair DL Luftbefeuchtung und Verdunstungskühlung...
-
Seite 2: Wir Danken Ihnen, Dass Sie Condair Gewählt Haben
Eigentumsrechte Dieses Dokument und die darin enthaltenen Informationen sind Eigentum von Condair Group AG. Die Weitergabe und Vervielfältigung der Anleitung (auch auszugsweise) sowie die Verwertung und Weitergabe ihres Inhaltes an Dritte sind ohne schriftliche Genehmigung des Herstellers nicht gestattet. Zuwiderhandlungen sind strafbar und verpflichten zu Schadenersatz. -
Seite 3: Inhaltsverzeichnis
Ganz zu Beginn! Hinweise zur Betriebsanleitung Zu Ihrer Sicherheit Produktübersicht Modellübersicht Kennzeichnung des Gerätemodells / Welches Modell haben Sie Prinzipieller Aufbau des Luftbefeuchtungssystems Condair DL Funktionsbeschreibung Hydraulikdiagramm Systemübersicht Condair DL Übersicht Befeuchtereinheit Condair DL Übersicht Steuereinheit Condair DL Übersicht Zentraleinheit Condair DL... - Seite 4 Störungen ohne Störungsanzeige Störungs- und Wartungsereignislisten auf einen USB-Speicherstick speichern Fehleranzeige zurücksetzen Austausch der Sicherungen und der Stützbatterie in der Steuereinheit Ausserbetriebsetzung/Entsorgung Ausserbetriebsetzung Entsorgung/Recycling Produktspezifikationen Technische Daten Optionen Anhang 10.1 CE-Konformitätserklärung 10.2 Anschlussschema Condair DL 10.3 Verdrahtungsplan Condair DL Inhaltsverzeichnis...
-
Seite 5: Einleitung
Wir danken Ihnen, dass Sie sich für das Adiabatische Luftbefeuchtungssystem Condair DL ent- schieden haben. Das Luftbefeuchtungssystem Condair DL ist nach dem heutigen Stand der Technik und den anerkann- ten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemässer Verwendung des Luftbefeuchtungssystems Condair DL Gefahren für den Anwender und/oder Dritte entstehen und/oder Sachwerte beschädigt werden. -
Seite 6: Aufbewahrung
Die Betriebsanleitung ist an einem siche ren Ort aufzubewahren, wo sie jederzeit zur Hand ist. Falls das Befeuchtersystem den Besitzer wechselt, ist die Betriebsanleitung dem neuen Betreiber zu übergeben. Bei Verlust der Betriebsanleitung wenden Sie sich bitte an Ihren Condair-Vertreter. Sprachversionen Diese Betriebsanleitung ist in verschiedenen Sprachen erhältlich. -
Seite 7: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Allgemeines Jede Person, die mit Arbeiten am Luftbefeuchtungssystem Condair DL beauftragt ist, muss die Betriebs- anleitung vor Beginn der Arbeiten am Gerät gelesen und verstanden haben. Die Kenntnis des Inhalts der Betriebsanleitung ist eine Grundvoraussetzung, das Personal vor Gefahren zu schützen, fehlerhafte Bedienung zu vermeiden und somit das Luftbefeuchtungssystem Condair DL... - Seite 8 Netzspannung. Bei geöffneter Steuereinheit/Zentraleinheit können stromführende Teile berührt werden. Die Berührung stromführender Teile kann zu schweren Verletzungen oder zum Tod führen. Daher: Vor Beginn von Arbeiten an den Komponenten des Condair DL, das System gemäss Kapitel ausser Betrieb setzen und gegen unbeabsichtigte Inbetriebnahme sichern.
-
Seite 9: Produktübersicht
Die Kennzeichnung des Produktes sowie die wichtigsten Gerätedaten finden sich auf den Typenschildern, die auf der rechten Seite an der Steuereinheit und der zentraleinheit angebracht ist. Detaillierte Informa- tionen zum Typenschild und zum Typenschlüssel finden Sie in der Montageanleitung zum Condair DL. Produktübersicht... -
Seite 10: Prinzipieller Aufbau Des Luftbefeuchtungssystems Condair Dl
Prinzipieller Aufbau des Luftbefeuchtungssystems Condair DL (NO) 19 Wasserfilter (bauseitig, Maschenweite 0.005 mm) Steuereinheit 20 Externe Leitungsspülung (Option) Treiberplatine 21 Externe Desinfektionspumpe mit Tank (Option) Steuerplatine mit Touchscreen 22 Entleerventil Wasserzuleitung (bauseitig) Frequenzumrichter für Druckerhöhungspumpe (Typ A) 23 Prüfhahn abflammbar (bauseitig) Schalter <Steuereinheit Ein/Aus>... -
Seite 11: Funktionsbeschreibung
Funktionsbeschreibung Von der Umkehrosmoseanlage (UO-Anlage) gelangt das voll entsalzte Was ser (auch VE-Wasser oder Permeat genannt) über ein Absperrventil (18, bauseitig) und einen Wasserfilter (19, bauseitig) zur Zen- traleinheit (17). In der Zentraleinheit wird das VE-Wasser über das Einlassventil Y1 (11), die Leitfähigkeitsmessung Lf1 (14), die Silberionisierung zur Entkeimung des Wassers (13) und den optionalen Sterilfilter (9) zum Ventilblock (26) mit den Sprühventilen Y5-Y7 (7-stufig), Y5-Y7+Y9 (7-stufig mit Doppelstufe), Y5-Y8 (15-stufig) oder Y5-Y8+Y9 (15-stufig mit Doppelstufe) und dem Spülventil Y10 geführt. -
Seite 12: Überwachung
Überwachung Der Eingangsdruck und der Düsendruck werden mit den analogen Drucksensoren "PS4" und "PS5" überwacht. Bei Anlagen Typ B (ohne Druckerhöhungspumpe) ohne optionalen Sterilfilter entspricht der Düsendruck dem Eingangsdruck, dadurch entfällt Drucksensor "PS5". Der Druck nach dem optionalen Sterilfilter wird bei Anlagen Typ A (mit Druckerhöhungspumpe) mit dem Druckschalter "PS2"... -
Seite 13: Hydraulikdiagramm
3 Sprühkreise: Y5, Y6 und Y7 (7-stufig) 3 Sprühkreise mit Doppelstufe: Y5, Y6, Y7 und Y9 (7-stufig) 4 Sprühkreise: Y5, Y6, Y7 und Y8 (15-stufig) 4 Sprühkreise mit Doppelstufe: Y5, Y6, Y7, Y8 und Y9 (15-stufig) Abb. 2: Hydraulikdiagramm Luftbefeuchtungssystem Condair DL Produktübersicht... -
Seite 14: Systemübersicht Condair Dl
14 Wanddurchführungen Sprühkreise (ø8/10 mm) Manometer (empfohlen, bauseitig) 15 Gitter mit Zerstäuberdüsen Wasserfilter (empfohlen, bauseitig) 16 Nachverdunstereinheit Absperrventil Wasserzulauf (zwingend, bauseitig) 17 Feuchteregler (z.B. Enthalpieregler) oder Feuchtesensor Entleerventil Wasserzuleitung (empfohlen, bauseitig) (bauseitig) 10 Prüfhahn abflammbar (empfohlen, bauseitig) Abb. 3: Systemübersicht Condair DL Produktübersicht... -
Seite 15: Übersicht Befeuchtereinheit Condair Dl
Übersicht Befeuchtereinheit Condair DL Tragkonstruktion Düseneinheit Tragkonstruktion Nachverdunstereinheit Zerstäuberdüsen Keramikplatten Seitliche Abdichtbleche Abdichtgummi Kanalboden Obere Abdichtbleche Wanddurchführungen Sprühkreise Abb. 4: Übersicht Befeuchtereinheit Condair DL Produktübersicht... -
Seite 16: Übersicht Steuereinheit Condair Dl
10 RJ45-Anschluss Ethernet-Schnittstelle Treiberplatine USB-Anschluss Platine Ag-Ionisierung 12 Schalter <Steuereinheit Ein/Aus> (von aussen bedienbar) Platine Leitwertüberwachung 13 Anschlussklemmen Spannungsversorgung BMS Gateway-Platine (Option LonWorks, BTL zertifiziertes BACnet IP oder BACnet MSTP) 14 Klappferrit Spannungsversorgung Abb. 5: Übersicht Steuereinheit Condair DL (ohne Verkabelung) Produktübersicht... -
Seite 17: Übersicht Zentraleinheit Condair Dl
Anschluss Sprühkreis 2 (Y6) 17 Sprühventil Y7 Anschluss Sprühkreis 3 (Y7+Y9) 18 Sprühventil Y8 Anschluss Sprühkreis 4 (Y8+Y9) 19 Wasserstrahlpumpe Silberionisierpatrone 20 Drucksensor PS4 Druckerhöhungspumpe (nur Typ A) 21 Manometer Eingangsdruck 10 Sterilfilter (Option) Abb. 6: Übersicht Zentraleinheit Condair DL Produktübersicht... -
Seite 18: Betrieb
Betrieb Das adiabatische Luftbefeuchtungssystem Condair DL darf nur von Personen in Be trieb genommen und betrieben werden, welche mit dem Luftbefeuchtungssystem Condair DL ver traut und für diese Arbeit ausreichend qualifiziert sind. Die Sicherstellung einer entsprechenden Personalqualifikation obliegt der Verantwortung des Betreibers. -
Seite 19: Anzeige- Und Bedienelemente
Anzeige- und Bedienelemente Touchscreen Status LED – leuchtet grün: Condair DL befeuchtet – blinkt grün: Condair DL in Bereitschaft – leuchtet orange: Warnung steht an oder Service fällig – leuchtet rot: Fehlermeldung steht an f e u c h t... -
Seite 20: Wiederinbetriebnahme Nach Betriebsunterbrechung
5. Die Schalter <Steuereinheit Ein/Aus> an der Steuereinheit auf "Ein" stellen und Steuereinheit falls nötig über den externen Freigabekontakt aktivieren. 6. Falls das adiabatische Luftbefeuchtungssystem Condair DL länger als 48 Stunden vom Stromnetz getrennt war, erscheint die Meldung "Betriebsausfall". Gehen Sie in diesem Fall wie folgt vor: •... -
Seite 21: Hinweise Zum Betrieb
Anforderung vorhanden/Befeuchtung "Eingeschaltet" Befeuchtungssystem ist eingeschaltet und unter Spannung 4.4.3 Kontrollen während des Betriebes Während des Betriebes ist das adiabatische Luftbefeuchtungssystem Condair DL regelmässig zu kon- trollieren. Kontrollieren Sie dabei: • Die Wasserinstallation auf Leckagen. • Die Komponenten des Luftbefeuchtungssystems auf korrekte Befestigung und auf Beschädigungen. -
Seite 22: Spülung Des Internen Wassersystems Durchführen
4.4.4 Spülung des internen Wassersystems durchführen Hinweis: Bei einer aktiven Fehlermeldung kann keine Spülung des internen Wassersystems durchge- führt werden. Um eine Spülung des internen Wassersystems durchzuführen, gehen Sie wie folgt vor: 1. Drücken Sie in der Standardbetriebsanzeige auf die Schaltfläche <Spülung>. Das Untermenü "Manuell"... -
Seite 23: Druckentlastung Durchführen
4.4.5 Druckentlastung durchführen Hinweis: Eine Druckentlastung kann auch bei einer aktiven Fehlermeldung durchgeführt werden. VORSICHT! Überschwemmungsgefahr! Falls eine Leckagestörung aktiv ist ("E54"), muss vor der Druckentlastung zuerst die Ursache der Leckage behoben werden. Andernfalls besteht beim Ausführen der Druckentlastung die Gefahr einer Überschwemmung. -
Seite 24: Ausserbetriebnahme
Steuerungssoftware auszuschalten (Hauptmenü > Wartung > Befeuchtung). Dadurch wird das System weiterhin in regelmässigen Abständen gespült und damit der Keimbildung entgegengewirkt. Falls Sie das adiabatische Luftbefeuchtungssystem Condair DL dennoch für längere Zeit ausser Betrieb setzen müssen, beachten Sie folgende Punkte: –... -
Seite 25: Arbeiten Mit Der Condair Dl Steuersoftware
Arbeiten mit der Condair DL Steuersoftware Standardbetriebsanzeige Nach der Inbetriebnahme des Systems und dem automatischen Systemtest befindet sich das System im Normalbetrieb und die Standardbetriebsanzeige wird angezeigt. Hinweis: Das Aussehen der Standardbetriebsanzeige ist abhängig vom aktuellen Betriebszustand und der Konfiguration der Regelung des Systems und kann von der untenstehenden Anzeige abweichen. -
Seite 26: Betriebsstatusanzeigen
Zeit weiter befeuchten. Eine Störung mit Status "Fehler" ist aktiv, zusätzlich leuchtet die rote LED. Abhängig von der Störung wird das Befeuchtungssystem gestoppt oder das Befeuchtungssystem kann eine bestimmte Zeit weiter befeuchten. Arbeiten mit der Condair DL Steuersoftware... -
Seite 27: Navigation/Bedienung Der Condair Dl Steuersoftware
Drücken Sie auf das Feld, um weitergehende Informationen zu erhalten. Zurück zum vorhergehenden Fenster (Abbruch und Zurück) Im angezeigten Fenster nach oben/unten Blättern Angezeigten Wert erhöhen/verkleinern Angezeigten Wert/Ziffer löschen Eingestellten Wert oder Auswahl bestätigen Arbeiten mit der Condair DL Steuersoftware... -
Seite 28: Informationsfunktionen
Systeminformationen nach unten und oben blättern und sich die verschiedenen Betriebsdaten ansehen. Register: Wartung – Betriebsstunden: Geleistete Betriebsstunden seit der Inbetriebnahme. – Nächste Wartung: Verbleibende Zeit bis zur nächsten Wartung in Stunden. – Restkapazität: Restkapazität der Silberionisierpatrone in Ah. Arbeiten mit der Condair DL Steuersoftware... - Seite 29 Maximale Leistung: Maximale Leistung der Anlage in kg/h. – PS2: Aktueller Status des optionalen Druckschalters PS2 beim Betrieb des Befeuchtersystems Condair DL Typ A mit Sterilfilter (Ein= Druck vor- handen, Aus= kein Druck vorhanden). – PS4: Aktueller Druck am Wasserzulauf in bar.
-
Seite 30: Register: Allgemein
Graphdaten exportieren: Mit dieser Funktion können Sie die Daten des Leistungsdiagramms als .csv-Datei auf einen USB-Speicherstick (FAT32 formatiert) speichern. Hinweis: Bevor Sie diese Funktion ausführen, müssen Sie einen FAT32 formatierten USB-Speicherstick in die USB-Schnittelle auf dem Steuer- print einstecken. Arbeiten mit der Condair DL Steuersoftware... - Seite 31 Lüftspülung: Zeigt an, ob die optionale Luftspülung aktiviert ist ("Ein") oder nicht ("Aus"). – Ext.Spülung: Zeigt an, ob die optionale externe Leitungsspülung aktiviert ist ("Ein") oder nicht ("Aus"). – Softstart: Zeigt an, ob die Softstartfunktion aktiviert ist ("Ein") oder nicht ("Aus"). Arbeiten mit der Condair DL Steuersoftware...
- Seite 32 Für weitere Informationen siehe Register: Modbus Parameter auf Seite – Modbus Adresse: Aktuell eingestellte Modbus-Adresse des Condair DL. Hinweis: Dieser Menüpunkt erscheint nur, wenn die Modbus-Kommuni- kation aktiviert und die BACnet-Kommunikation deaktiviert ist. – Online Status: Aktueller Verbindungs-Status zwischen dem Condair DL und Condair Online ("Verbunden"...
-
Seite 33: Konfiguration
Startzeit: Mit dieser Einstellung legen Sie die Uhrzeit fest, an dem die uhrzeitgesteuerte Spülung des Wassersystems ausgeführt werden soll. Hinweis: Falls zum Zeitpunkt, an dem die uhrzeitgesteuerte Spülung ausgeführt werden soll, eine Anforderung anliegt, wird die Spülung des Wassersystems nicht ausgeführt. Arbeiten mit der Condair DL Steuersoftware... -
Seite 34: Einstellungen Feuchteregelung - Untermenü "Steuersignale
5.4.3 Einstellungen Feuchteregelung – Untermenü "Steuersignale" Im Untermenü "Steuersignale" legen Sie die Einstellungen für die Regelung des Befeuchtungssystems Condair DL fest. Die anwählbaren Einstellparameter sind abhängig von der gewählten Signalquelle und dem gewählten Steuermodus. Register: Standard – Quelle: Mit dieser Einstellung legen Sie fest, ob das Regelsignal von einer analogen Quelle "Analog"... - Seite 35 Prozent des maximalen Signalwertes des Feuchtefühlers fest, bei des- sen Unterschreitung ein Unterbruch des Feuchtefühlers (Fehler "E32") ausgegeben werden soll. Hinweis: Dieser Menüpunkt erscheint nur, wenn der interne P- oder PI- Regler aktiviert ist. Werkseinstellung: Wahlmöglichkeit: 0.0 ... 10.0 % Arbeiten mit der Condair DL Steuersoftware...
-
Seite 36: Basiseinstellungen - Untermenü "Allgemein
Datumsformat: Mit dieser Einstellung legen Sie das gewünschte Da- tumsformat fest. Werkseinstellung: TT/MM/JJJJ Wahlmöglichkeit: TT/MM/JJJJ oder MM/TT/JJJJ – Uhrzeitformat: Mit dieser Einstellung legen Sie das gewünschte Uhrzeit- format fest. Werkseinstellung: Wahlmöglichkeit: 24H (Anzeige 13:35) oder 12H (Anzeige: 01:35 PM) Arbeiten mit der Condair DL Steuersoftware... -
Seite 37: Kommunikationseinstellungen - Untermenü "Kommunikation
DHCP Wahlmöglichkeit: DHCP (dynamische Zuweisung) Fix (fixe Zuweisung) – IP-Adresse: Mit dieser Einstellung legen Sie die IP-Adresse des Condair DL fest. Hinweis: Diese IP-Adresse wird verwendet, wenn der IP-Typ auf "Fix" eingestellt ist (oder zurückgestellt wird). – Subnetz Maske: Mit dieser Einstellung legen Sie die Subnetz-Maske des IP-Netzwerks fest. - Seite 38 Register: BMS-Timeout – BMS-Timeout: Mit dieser Einstellung legen Sie die maximale Zeit fest, die der Condair DL ohne Kommunikation mit dem BMS Netzwerk wartet, bis eine BMS Timeout Warnung ausgegeben wird. Werkseinstellung: 300 s Einstellbereich: 1 ... 300 s Register: Modbus Parameter –...
- Seite 39 Knoten-ID: Mit dieser Einstellung weisen Sie dem Condair DL eine Knoten-ID für die Kommunikation über das BACnet/IP Protokoll zu. Werkseinstellung: 1001 Einstellbereich: 1-9999999 – BACnet IP Port: Mit dieser Einstellung weisen Sie dem Condair DL eine IP-Portnummer zu. Werkseinstellung: 47808 Einstellbereich: ––– –...
-
Seite 40: Register: Störfernmeldung
Die nachfolgenden Einstellungen erscheinen nur, wenn der Parameter "BACnet" auf "MSTP" eingestellt ist. Hinweis: Mit BACnet MSTP funktioniert der Condair DL nur als Slave- Knoten. – Parität: Mit dieser Einstellung legen Sie das Paritätsbit für die Daten- übertragung fest. Werkseinstellung: Gerade Wahlmöglichkeit:... -
Seite 41: Wartungsfunktionen
Hinweis: Dieser Menüpunkt erscheint nur, wenn beim Einschalten die Aktivierungsmeldung angezeigt wird. Über die Funktion "Aktivierungscode" können Sie das Luftbefeuchtungssys- tem Condair DL freischalten, falls es ab Werk über den Aktivierungscode gesperrt ist. Sobald der Aktivierungscode einmal eingegeben ist, erscheint dieser Menüpunkt nicht mehr. - Seite 42 Register: Allgemeine Wartung Befeuchtung: Mit dieser Funktion können Sie die Befeuchtungsfunktion – des Condair DL ein- und ausschalten. Das System bleibt mit Spannung versorgt und alle Hygienefunktionen werden weiterhin ausgeführt. Werkseinstellung: Option: Ein oder Aus – Betriebsausfall: Mit der Funktion "Betriebsausfall" können Sie die Mel- dung "Betriebsausfall"...
-
Seite 43: 5.5.2.1 Diagnosefunktionen Im Untermenü "Diagnose Eingänge
CS1: Aktueller Status des externen Spülkontakts - Kontakt K2 auf dem Anschlussschema ("Aus"= externer Spülkontakt offen, "Ein"= externer Spülkontakt geschlossen). – PS2: Aktueller Druck-Status nach Sterilfilter ("Aus"= kein Druck vorhanden, "Ein"= Druck vorhanden). – PS4: Aktueller Wasser-Eingangsdruck in bar. Arbeiten mit der Condair DL Steuersoftware... -
Seite 44: Register: Leitfähigkeit
Register: Desinfekt.Pumpe – Desinfektions Level: Aktuelles Niveau der Desinfektionsflüssigkeit im Desinfektionstank ("ok"= Niveau im ok, "Leer"= Tank ist leer). Hinweis: Diese Diagnosefunktion erscheint nur, wenn die Option Desin- fektion im Werksmenü der Steuersoftware aktiviert wurde. Arbeiten mit der Condair DL Steuersoftware... -
Seite 45: 5.5.2.2 Relaisdiagnose Im Untermenü "Diagnose Relais
Wartung: Mit dieser Funktion können Sie das Relais "Wartung" (Service) auf dem Betriebs- und Störungsfernmeldeprint aktivieren (Ein) und deak- tivieren (Aus). – Fehler: Mit dieser Funktion können Sie das Relais "Fehler" (Error) auf dem Betriebs- und Störungsfernmeldeprint aktivieren (Ein) und deaktivieren (Aus). Arbeiten mit der Condair DL Steuersoftware... -
Seite 46: Administratorfunktionen
Sollwerteingabe mit dem Benutzerpasswort ("8808") vor unerlaubten Zugriff schützen ("Ja") oder nicht ("Nein"). – Passwort Hauptmenü: Mit der Funktion "Passwort Hauptmenü" können Sie das Hauptmenü mit dem Benutzerpasswort ("8808") vor unerlaubten Zugriff schützen ("Ja") oder nicht ("Nein"). Arbeiten mit der Condair DL Steuersoftware... -
Seite 47: Register: Software-Einstellungen
Logger-Definition laden: Mit dieser Funktion können Sie die Betriebsdaten auf einen FAT32 formatierten USB-Speicherstick, der an USB-Schnittstelle auf der Steuerplatine angeschlossen ist, aufzeichnen. Um diese Funktion zu aktivieren benötigen Sie eine entsprechende Zugriffsdatei von Ihrem Condair-Vertreter. Arbeiten mit der Condair DL Steuersoftware... -
Seite 48: Wartung Und Austausch Von Komponenten
Für den Ersatz defekter Komponenten ausschliesslich Condair-Originalersatzteile verwenden. Sicherheit GEFAHR! Stromschlaggefahr Vor Beginn von Arbeiten an den Komponenten des Luftbefeuchtungssystems Condair DL, das System gemäss ausser Betrieb setzen und gegen unbeabsichtigte Inbetriebnahme Kapitel 4.5 sichern. Zudem ist die Lüftungsanlage gemäss der Anleitung zur Lüftungsanlage ausser Betrieb zu setzen und ebenfalls gegen unbeabsichtigte Inbetriebnahme zu sichern. -
Seite 49: Hygiene Und Wartung Gemäss Vdi 6022 Blatt 1
Hygiene und Wartung gemäss VDI 6022 Blatt 1 Das Luftbefeuchtungssystem Condair DL ist nach dem neuesten Stand der Technik gebaut und kon- struktiv so gestaltet, dass bei Einhaltung der Betriebsbedingungen ein hygienisch einwandfreier Betrieb gewährleistet ist. Die Hygiene im Betrieb wurde in einem Langzeitversuch durch das Institut SGS-Fresenius überprüft, nachgewiesen und mit dem SGS-Fresenius-Hygienezertifikat bestätigt. -
Seite 50: Komplette Systemwartung
6.2.2 Komplette Systemwartung Die Häufigkeit für die Durchführung einer kompletten Systemwartung ist den Betriebsbedingungen anzu- passen. Der Hygienezustand des Luftbefeuchtungssystems und seiner Komponenten hängt in starkem Masse von der Qualität des Befeuchterwassers, des vorgeschalteten Luftfilters und der Einhaltung sei- ner Austauschintervalle, der Lufttemperatur, der Luftgeschwindigkeit so wie der mikrobiologischen und chemischen Zusammensetzung der Zuluft ab. - Seite 51 Infoebene ablesen und Werte sowie die letzten vier Fehler im Kontrollblatt Wartung eintragen. Anschliessend Wartungsanzeige bzw. den Wartungszähler zurücksetzen. Hinweis: Eine Kopiervorlage des Kontrollblattes Wartung ist im Lieferumfang enthalten oder kann bei Ihrem Condair-Vertreter bezogen werden. Wartung und Austausch von Komponenten...
-
Seite 52: Hinweise Zur Reinigung Und Zu Den Reinigungsmitteln
Hinweise zur Reinigung und zu den Reinigungsmitteln Verwenden Sie für die Reinigung der einzelnen Systemkomponenten des Condair DL ein kombiniertes Reinigungs- und Desinfektionsmittel. Die Anwendungsvorschriften und Sicherheitshinweise des Herstellers der verwendeten Reinigungsmit- tel sind unbedingt zu beachten und einzuhalten. Im Speziellen: Angaben zum Personenschutz, zum Umweltschutz und zu allfälligen Anwendungseinschränkungen. -
Seite 53: Aus- Und Einbau Von Komponenten
Aus- und Einbau von Komponenten 6.4.1 Aus- und Einbau der Keramikplatten Ausbau der Keramikplatten Start Ausbau Abb. 9: Ausbau der Keramikplatten Um die Keramikplatten auszubauen, gehen Sie wie folgt vor: 1. Obere Abdichtbleche ausbauen. 2. Oben rechts beginnend, die Keramikplatten von rechts nach links ausbauen. Wichtig: Position der Keramikplatten vor dem Ausbau für den korrekten Wiedereinbau markieren. - Seite 54 Einbau der Keramikplatten Start Einbau Abb. 10: Einbau der Keramikplatten Kontrollieren Sie vor dem Zusammenbau sämtliche Keramikplatten auf Beschädigungen. Beschädigte Keramikplatten dürfen nicht mehr verwendet werden. Der Einbau der Keramikplatten erfolgt in umgekehrter Reihenfolge der Demontage (siehe auch Abschnitt "Keramikplatten einbauen" in der Montageanleitung). Wichtig! Achten Sie darauf, dass die Platten wieder am richtigen Ort ein gebaut werden und die oberen Abdichtbleche links und rechts bis zum Anschlag an die seitlichen Abdichtbleche geschoben werden.
-
Seite 55: Aus- Und Einbau Der Zerstäuberdüsen
6.4.2 Aus- und Einbau der Zerstäuberdüsen Abb. 11: Aus- und Einbau der Zerstäuberdüsen Ausbau der Zerstäuberdüsen 1. Düse "A" von Hand lö sen und zusammen mit O-Ring "B" ausbauen. Hinweis: Notieren Sie sich vor dem Ausbau die Position und die Farbkennzeichnung der Düse. 2. -
Seite 56: Aus- Und Einbau Der Düsenhalter
6.4.3 Aus- und Einbau der Düsenhalter Abb. 12: Aus- und Einbau der Düsenhalter Ausbau der Düsenhalter 1. Düse "A" mit O-Ring "B" wie in Kapitel 4.5 ausbauen. 2. Farbigen Ring "D" vom Düsenhalter entfernen. 3. Schlauch/Schläuche zum Düsenhalter entfernen (Klemmring gegen Anschlussnippel drücken und Schlauch/Schläuche vorsichtig herausziehen). -
Seite 57: Austausch Der Silberionisierpatrone "Hygieneplus
Fehlermeldung angezeigt und die Befeuchtung gestoppt. Zusätzlich wird über das Relais "Error" auf der Betriebs- und Störungsfernmeldeplatine eine Störung ausgegeben. Silberionisierpatrone austauschen 1. Das adiabatische Luftbefeuchtungssystem Condair DL wie in Kapitel 4.5 beschrieben, ausser Betrieb setzen und den Druck im Wassersystem entlasten. -
Seite 58: Austausch Des Optionalen Sterilfilters Und Entlüftung Des Filtergehäuses
Austausch des Sterilfilters Wenn der Fehler "E66" angezeigt wird oder vor der Inbetriebnahme vor jeder neuen Befeuchtungssaison, muss die Sterilfilterpatrone ausgewechselt werden. 1. Das adiabatische Luftbefeuchtungssystem Condair DL wie in Kapitel 4.5 beschrieben, ausser Betrieb setzen und den Druck im Wassersystem entlasten. -
Seite 59: Wartungszähler Zurücksetzen
Wartungszähler zurücksetzen Wenn die Systemwartung ausgeführt oder die Ag-Ionisierungspatrone ausgetauscht wurde, muss die entsprechende Wartungsanzeige bzw. der entsprechende Wartungszähler zurückgesetzt werden. Gehen Sie dazu wie folgt vor: 1. Wählen Sie im Untermenü "Wartung" die entsprechende Rücksetzfunktion ("System Service Reset" oder "Ag Reset") Passwort: 8808 2. -
Seite 60: Software- Und Firmware-Aktualisierungen Durchführen
Software- und Firmware-Aktualisierungen durchführen Um die Steuersoftware des Condair DL oder die Firmware einer der Elektronikplatinen zu aktualisieren, gehen Sie wie folgt vor: 1. Den <Steuereinheit Ein/Aus>-Schalter auf der rechten Seite des Steuergeräts ausschalten. Anschliessend Spannungsversorgung zur Steuereinheit über den externen Netztrennschalter ausschalten und Netztrennschalter in der Aus-Stellung vor ungewolltem Einschalten sichern. -
Seite 61: Störungsbehebung
Teile berührt werden. Die Berührung stromführender Teile kann zu schweren Verletzungen oder zum Tod führen. Daher: Vor Beginn von Arbeiten an den Komponenten des Condair DL, das System gemäss Kapitel ausser Betrieb setzen und gegen unbeabsichtigte Inbetriebnahme sichern. Zudem ist die Lüftungsanlage gemäss der Anleitung zur Lüftungsanlage ausser Betrieb zu setzen und ebenfalls... -
Seite 62: Störungsmeldungen
Anlage führen können, werden mit einer Fehlermeldung signalisiert, zusätzlich leuchtet die rote LED unterhalb der Anzeige. Beim Auftreten einer solchen Störung ist der Betrieb des Condair DL nur noch beschränkt möglich oder der Condair DL wird gestoppt. Durch Drücken auf das Wartungs- und Störungsanzeigefeld wird die Fehlerliste mit den zur Zeit aktiven Störungsmeldungen angezeigt. -
Seite 63: Störungsliste
Keine Kommunikation mit der SIM-Karte. Keine SIM-Karte installiert. Condair-Vertreter kontaktieren SIM-Karte defekt. Condair-Vertreter kontaktieren. ––– UO fehlt Keine Kommunikation zwischen dem Condair DL und der Umkehrosmosean- lage. Verbindungskabel zwischen der Con- Verbindungskabel prüfen/anschlie- dair DL Steuereinheit und der Steuer- ssen. einheit der Umkehrosmoseanlage nicht angeschlossen oder unterbrochen. - Seite 64 Zeit möglich! Ag-Patrone nicht ersetzt bzw. Ag- Ag-Patrone ersetzen und Ag-War- Wartungszähler nach Austausch der tungszähler zurücksetzen. Ag-Patrone nicht zurückgesetzt ––– Aktivierung Aktivierungscode wurde noch nicht eingegeben. Aktivierungscode wurde noch nicht Aktivierungscode (bei Ihrem Condair- eingegeben. Vertreter erhältlich) eingeben. Störungsbehebung...
- Seite 65 Düsendruck Düsendruck ist zu hoch! Falscher Düsentyp eingebaut. Korrekte Düsen einbauen. Düsen verstopft. Düsen reinigen/ersetzen. Max. Düsendruck zu hoch eingestellt. Condair-Vertreter kontaktieren. Falsche Reihenfolge der Sprühkreise Sprühkreise korrekt anschliessen. oder Ventile. Überdruckventil an der Pumpe zu Condair-Vertreter kontaktieren. hoch eingestellt.
- Seite 66 Grenzwert überschritten! Befeuchtung im Moment noch gewährleistet. Umkehrosmoseanlage defekt oder Umkehrosmoseanlage kontrollieren/ falsch eingestellt oder Service nötig. warten/reparieren. Leitfähigkeitssensor falsch einge- Condair-Vertreter kontaktieren. stellt. ––– Lf-Permeat Leitfähigkeit des Wassers von der Umkehrosmoseanlage hat den oberen Grenzwert überschritten, Befeuchtung gestoppt! Umkehrosmoseanlage falsch einge- Umkehrosmoseanlage korrekt einstel- stellt.
- Seite 67 Fehler Mögliche Ursachen Abhilfe ––– FU Fehler Überwachung des Frequenzumrichters hat angesprochen. Frequenzumrichter überlastet, zu Condair-Vertreter kontaktieren. heiss oder Überstrom angesprochen. Fehlercode kann am Frequenzum- richter abgelesen werden. Sicherung "F1" auf der Treiberplatine Sicherung "F1" auf der Treiberplatine defekt. ersetzen.
-
Seite 68: Störungen Ohne Störungsanzeige
Druckerhöhungspumpe Leistungsbegrenzung aktiviert. Leistungsbegrenzung deaktivieren schaltet zu spät oder gar (Einstellung: 100%). nicht ein Druckerhöhungspumpe nicht aktiviert. Kontakt aufnehmen mit Ihrem Condair- Vertreter. Softstartfunktion aktiv. Warten bis die eingestellte Zeit abgelaufen und die Softstartfunktion beendet wird. Sprühventil Y5 (Stufe 1) Sprühventil Y5 und/oder Sprühventil... -
Seite 69: Störungs- Und Wartungsereignislisten Auf Einen Usb-Speicherstick Speichern
Störungs- und Wartungsereignislisten auf einen USB-Speicherstick speichern Die Listen mit den gespeicherten Störungs- und Wartungsereignissen des Condair DL können zur Pro- tokollierung und weiteren Analyse auf einen USB-Speicherstick gespeichert werden. Gehen Sie dazu wie folgt vor: 1. Den <Steuereinheit Ein/Aus>-Schalter auf der rechten Seite des Steuergeräts ausschalten. Anschlie- ssend Spannungsversorgung zur Steuereinheit über den externen Netztrennschalter ausschalten... -
Seite 70: Austausch Der Sicherungen Und Der Stützbatterie In Der Steuereinheit
Austausch der Sicherungen und der Stützbatterie in der Steuereinheit Der Austausch der Sicherungen und der Stützbatterie in der Steuereinheit darf nur durch autorisiertes Fachpersonal (z.B. Elektriker) vorgenommen werden. Verwenden Sie für den Austausch der Sicherungen in der Steuereinheit nur solche des angegebenen Typs mit der entsprechenden Nenn stromstärke. -
Seite 71: Ausserbetriebsetzung/Entsorgung
Sie das Gerät bzw. die einzelnen Komponenten gemäss den lokalen Vorschrif ten in einer autorisierten Sammelstelle. Bei allfälligen Fragen wenden Sie sich bitte an die zuständige Behörde oder an Ihren Condair-Vertreter. Vielen Dank für Ihren Beitrag zum Schutz der Umwelt. -
Seite 72: Produktspezifikationen
Produktspezifikationen Technische Daten Condair DL Typ A Typ B (mit Druckerhöhungspumpe) (ohne Druckerhöhungspumpe) Abmasse/Gewicht Einbaulänge im 600 - 900 mm Lüftungsgerät/Kanal (Min-Max) Breite Lüftungsgerät/Kanal (Min-Max) 450 - 8400 mm Höhe Lüftungsgerät/Kanal (Min-Max) 450 - 4500 mm Abmessungen Zentraleinheit HxBxT 800 x 500 x 285 mm Gewicht Zentraleinheit ca. -
Seite 73: Optionen
Condair DL Typ A Typ B (mit Druckerhöhungspumpe) (ohne Druckerhöhungspumpe) Luft Druckbabfall (2 m/s) ca. 40 Pa Max. Luftgeschwindigkeit 3 m/s (ohne Booster), 4 m/s (mit Booster) Luftfilterqualität vor Befeuchtereinheit F7 (EU7) oder besser Max. empfohlene Lufttemperatur 60°C (vor Befeuchtereinheit) -
Seite 74: Anhang
Anhang 10.1 CE-Konformitätserklärung Anhang... -
Seite 75: Anschlussschema Condair Dl
Anhang... -
Seite 76: Verdrahtungsplan Condair Dl
Anhang... - Seite 77 Notizen...
- Seite 78 Notizen...
- Seite 80 BERATUNG, VERKAUF UND SERVICE: Condair Group AG Talstrasse 35-37, CH-8808 Pfäffikon (SZ) Tel. +41 55 416 61 11, Fax +41 55 416 62 62 info@Condair.com, www.Condair.com...
