5.6.4.5 Spannungsversorgung

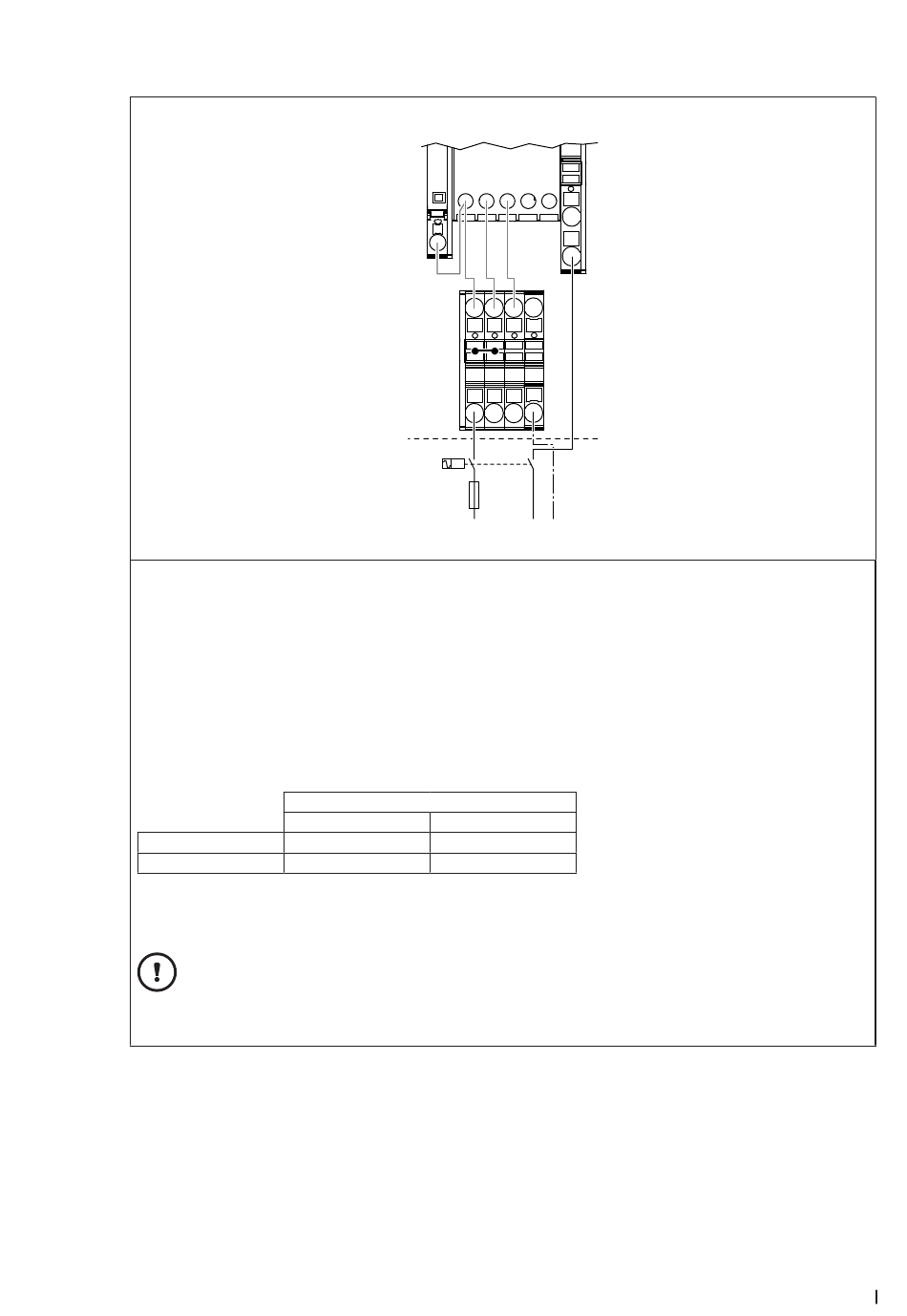

Der Anschluss der 230 V/1~/50..60Hz Spannungsversorgung ("L1", "N" und "PE") für den Condair RM
2 - 4 kg/h erfolgt gemäss dem Elektroschema an die entsprechenden Steckklemmen im Steuerkasten
des Condair RM.
Anschluss der Kabel an die Steckklemmen: Für den Anschluss die abisolierten Kabelenden bis zum
Anschlag in die Öffnung einschieben.
Wichtig: Litzenkabel müssen für den Anschluss an den Klemmen mit Aderendhülsen versehen werden.
Der Einbau der Sicherungen "F6" und des Netztrennschalters "Q6" (allpolige Trennvorrichtung mit
einer minimalen Kontaktöffnung von 3 mm, bauseitig) in der Netzzuleitung ist zwingend vorgeschrie-
ben. Der Wert der Sicherungen "F6", sowie der Leiterquerschnitt der Speisungszuleitungen sind der
nachfolgenden Tabelle zu entnehmen.
2 kg/h
4 kg/h
Der Netztrennschalter muss in unmittelbarer Nähe des Condair RM (max. 1 m Abstand) und leicht
zugänglich montiert werden.
VORSICHT! Sicherstellen, dass die lokale Netzspannung mit dem im Schema aufgeführten
Spannungswert von 230 V/1~/50..60Hz übereinstimmt. Sollte dies nicht der Fall sein, schliessen
Sie den Condair RM auf keinen Fall an.
Der Kabelquerschnitt des Netzkabels muss den geltenden lokalen Vorschriften entsprechen.
Condair RM 2 kg/h - 4 kg/h
T1 T2 T3 14
F3
L1
Q6
F6
L1
230 V/1~/50..60 Hz
230 V/1~/50...60 Hz
F6 Leiterquerschnitt
10 A, flink 1.5 mm
16 A, flink 2.5 mm
N
PE
N PE
2
2
