Bodenmontage; Kontrolle Der Gerätemontage - Condair RM 2 Montageanleitung

5.3.3

Bodenmontage

A
A

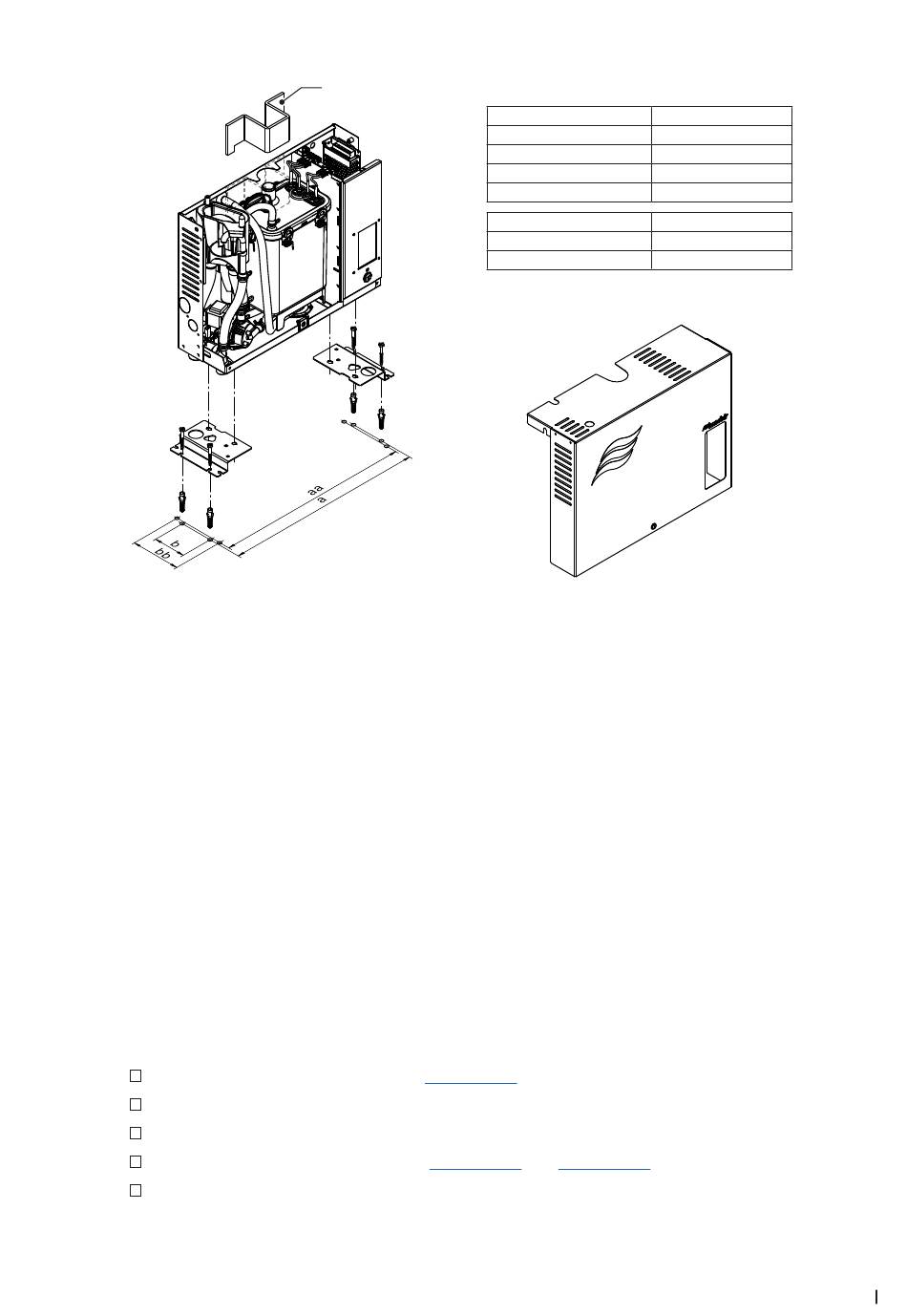

Abb. 6: Dampf-Luftbefeuchter auf den Boden montieren
Vorgehen
1. Die beiden Bodenbleche mit je 2 Schrauben auf beiden Geräteseiten von unten an den Dampf-
Luftbefeuchter schrauben.
2. Die Befestigungspunkte "A" (je zwei pro Geräteseite) am gewünschten Ort anzeichnen und Löcher
Durchmesser 8 mm, 40 mm tief bohren.
Hinweis: Die Montagefläche muss in beiden Richtungen im Wasser sein (mit Wasserwaage kont-
rollieren).
3. Die mitgelieferten Dübel in die Löcher einsetzen.
4. Das Gerät mit den mitgelieferten Schrauben am Boden festschrauben.
5. Die Schraube der Gehäuseabdeckung lösen und die Gehäuseabdeckung entfernen. Transport-
sicherung oben am Dampftank entfernen. Die Gehäuseabdeckung wieder anbringen und mit der
Schraube verriegeln.
5.3.4 Kontrolle der Gerätemontage
Folgende Punkte sind zu überprüfen:
Ist das Gerät korrekt platziert (siehe
Genügt die Festigkeit der Tragkonstruktion?
Ist das Gerät vertikal und horizontal korrekt ausgerichtet?
Ist das Gerät korrekt befestigt (siehe
Ist die Geräteabdeckung wieder angebracht und mit der Schraube befestigt?
Transportsicherung
Mass
"a" in mm
"b" in mm
"aa" in mm
"bb" in mm
Gewichte
Nettogewicht in kg
Betriebsgewicht in kg
A
A
Kapitel 5.3.1)?
Kapitel 5.3.2
Condair RM 2...4
Condair RM 2...4
und Kapitel 5.3.3)?
Montage- und Installationsarbeiten
512
84
499
128
10.6
12.9
21
