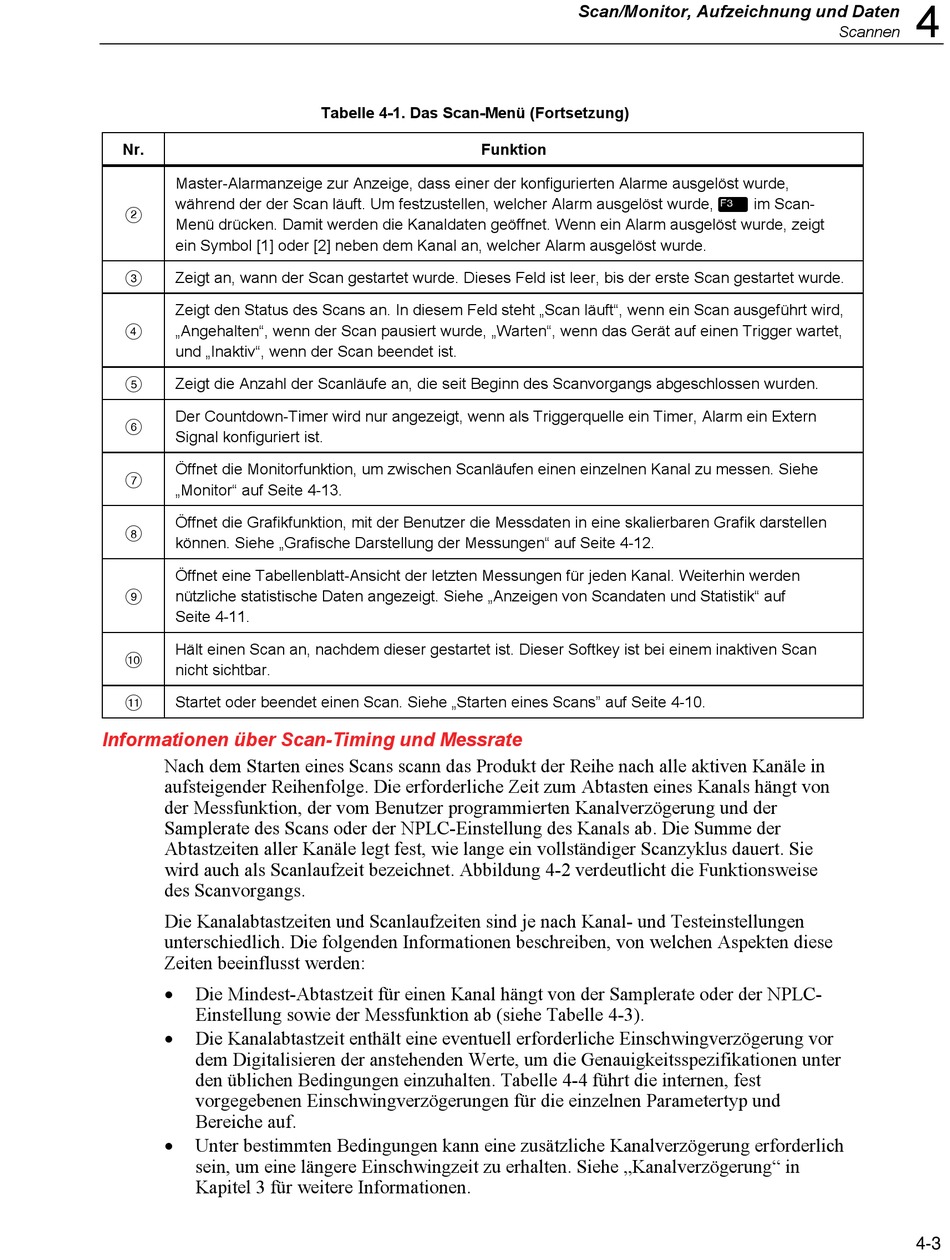

Nr.
Master-Alarmanzeige zur Anzeige, dass einer der konfigurierten Alarme ausgelöst wurde,
während der der Scan läuft. Um festzustellen, welcher Alarm ausgelöst wurde,  im Scan-

Menü drücken. Damit werden die Kanaldaten geöffnet. Wenn ein Alarm ausgelöst wurde, zeigt
ein Symbol [1] oder [2] neben dem Kanal an, welcher Alarm ausgelöst wurde.
Zeigt an, wann der Scan gestartet wurde. Dieses Feld ist leer, bis der erste Scan gestartet wurde.

Zeigt den Status des Scans an. In diesem Feld steht „Scan läuft", wenn ein Scan ausgeführt wird,
„Angehalten", wenn der Scan pausiert wurde, „Warten", wenn das Gerät auf einen Trigger wartet,

und „Inaktiv", wenn der Scan beendet ist.
Zeigt die Anzahl der Scanläufe an, die seit Beginn des Scanvorgangs abgeschlossen wurden.

Der Countdown-Timer wird nur angezeigt, wenn als Triggerquelle ein Timer, Alarm ein Extern

Signal konfiguriert ist.
Öffnet die Monitorfunktion, um zwischen Scanläufen einen einzelnen Kanal zu messen. Siehe

„Monitor" auf Seite 4-13.
Öffnet die Grafikfunktion, mit der Benutzer die Messdaten in eine skalierbaren Grafik darstellen

können. Siehe „Grafische Darstellung der Messungen" auf Seite 4-12.
Öffnet eine Tabellenblatt-Ansicht der letzten Messungen für jeden Kanal. Weiterhin werden
nützliche statistische Daten angezeigt. Siehe „Anzeigen von Scandaten und Statistik" auf

Seite 4-11.
Hält einen Scan an, nachdem dieser gestartet ist. Dieser Softkey ist bei einem inaktiven Scan

nicht sichtbar.
Startet oder beendet einen Scan. Siehe „Starten eines Scans" auf Seite 4-10.

Informationen über Scan-Timing und Messrate
Nach dem Starten eines Scans scann das Produkt der Reihe nach alle aktiven Kanäle in
aufsteigender Reihenfolge. Die erforderliche Zeit zum Abtasten eines Kanals hängt von
der Messfunktion, der vom Benutzer programmierten Kanalverzögerung und der
Samplerate des Scans oder der NPLC-Einstellung des Kanals ab. Die Summe der
Abtastzeiten aller Kanäle legt fest, wie lange ein vollständiger Scanzyklus dauert. Sie
wird auch als Scanlaufzeit bezeichnet. Abbildung 4-2 verdeutlicht die Funktionsweise
des Scanvorgangs.
Die Kanalabtastzeiten und Scanlaufzeiten sind je nach Kanal- und Testeinstellungen
unterschiedlich. Die folgenden Informationen beschreiben, von welchen Aspekten diese
Zeiten beeinflusst werden:
•
Die Mindest-Abtastzeit für einen Kanal hängt von der Samplerate oder der NPLC-
Einstellung sowie der Messfunktion ab (siehe Tabelle 4-3).
•
Die Kanalabtastzeit enthält eine eventuell erforderliche Einschwingverzögerung vor
dem Digitalisieren der anstehenden Werte, um die Genauigkeitsspezifikationen unter
den üblichen Bedingungen einzuhalten. Tabelle 4-4 führt die internen, fest
vorgegebenen Einschwingverzögerungen für die einzelnen Parametertyp und
Bereiche auf.
•
Unter bestimmten Bedingungen kann eine zusätzliche Kanalverzögerung erforderlich
sein, um eine längere Einschwingzeit zu erhalten. Siehe „Kanalverzögerung" in
Kapitel 3 für weitere Informationen.
