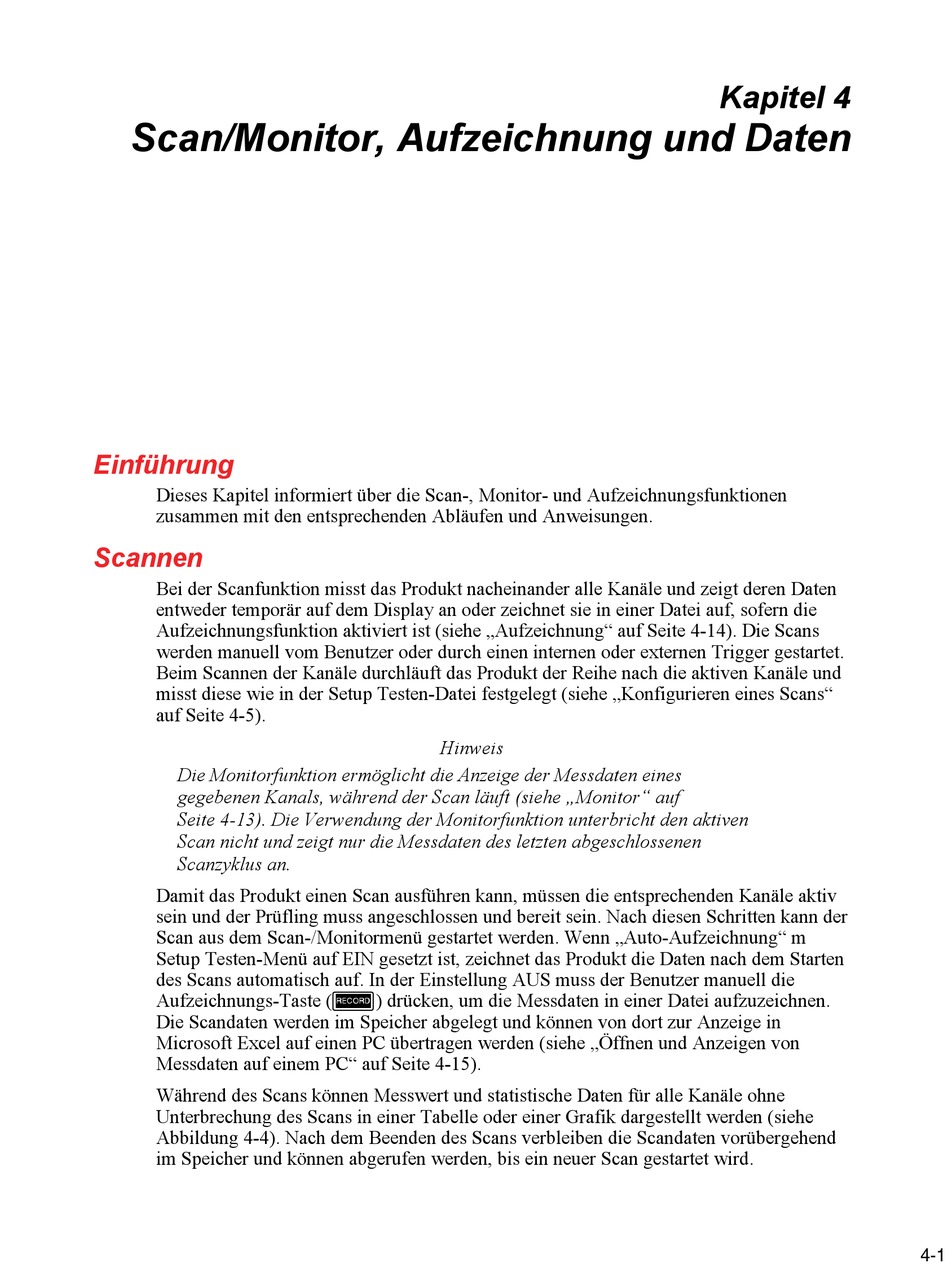

Scan/Monitor, Aufzeichnung und Daten

Einführung
Dieses Kapitel informiert über die Scan-, Monitor- und Aufzeichnungsfunktionen
zusammen mit den entsprechenden Abläufen und Anweisungen.

Scannen

Bei der Scanfunktion misst das Produkt nacheinander alle Kanäle und zeigt deren Daten
entweder temporär auf dem Display an oder zeichnet sie in einer Datei auf, sofern die
Aufzeichnungsfunktion aktiviert ist (siehe „Aufzeichnung" auf Seite 4-14). Die Scans
werden manuell vom Benutzer oder durch einen internen oder externen Trigger gestartet.
Beim Scannen der Kanäle durchläuft das Produkt der Reihe nach die aktiven Kanäle und
misst diese wie in der Setup Testen-Datei festgelegt (siehe „Konfigurieren eines Scans"
auf Seite 4-5).
Die Monitorfunktion ermöglicht die Anzeige der Messdaten eines
gegebenen Kanals, während der Scan läuft (siehe „Monitor" auf
Seite 4-13). Die Verwendung der Monitorfunktion unterbricht den aktiven
Scan nicht und zeigt nur die Messdaten des letzten abgeschlossenen
Scanzyklus an.
Damit das Produkt einen Scan ausführen kann, müssen die entsprechenden Kanäle aktiv
sein und der Prüfling muss angeschlossen und bereit sein. Nach diesen Schritten kann der
Scan aus dem Scan-/Monitormenü gestartet werden. Wenn „Auto-Aufzeichnung" m
Setup Testen-Menü auf EIN gesetzt ist, zeichnet das Produkt die Daten nach dem Starten
des Scans automatisch auf. In der Einstellung AUS muss der Benutzer manuell die
Aufzeichnungs-Taste () drücken, um die Messdaten in einer Datei aufzuzeichnen.
Die Scandaten werden im Speicher abgelegt und können von dort zur Anzeige in
Microsoft Excel auf einen PC übertragen werden (siehe „Öffnen und Anzeigen von
Messdaten auf einem PC" auf Seite 4-15).
Während des Scans können Messwert und statistische Daten für alle Kanäle ohne
Unterbrechung des Scans in einer Tabelle oder einer Grafik dargestellt werden (siehe
Abbildung 4-4). Nach dem Beenden des Scans verbleiben die Scandaten vorübergehend
im Speicher und können abgerufen werden, bis ein neuer Scan gestartet wird.
Hinweis
Kapitel 4
4-1
