Eingangsarten
Wechselspannung Bereich 0 V bis 300 V
[2]
und Gleichspannung
Wechselstrom und Bereich: 0 mA bis
[1]
Gleichstrom ±100 mA
2-Leiter oder 4-Leiter
[3]
Widerstand Ω
Bereich: 0 Ω bis 100
MΩ
2-, 3- oder 4-
Leiteranschluss
Platin-
Typen:
Widerstandsthermom
• PT385 oder PT392
eter (Pt-Fühler)
• R0: 0,09 Ω bis 1,2
2-Leiter oder 4-Leiter
Typen:
• 2,252 kΩ
Thermistor
• 5 kΩ
• 10 kΩ
Typen B, C, D, E, G, J,
Thermoelement K, L, M, N, R, S, T, U,
W
Hinweis
[1] − Jedes Eingangsmodul hat zwei Klemmensätze (mA 21 und mA 22), die speziell für Strommessungen ausgelegt sind
[2] − 300 V ist nur für Ch001 möglich. Andere Analogkanäle sind für max. 150 V ausgelegt.
Ω
[3] − 100 M
ist nur für Ch001 möglich. Andere Analogkanäle sind für max. 10 M

Anleitung zur Eingangsverdrahtung

Zum Verdrahten des Eingangsmoduls mit einem 2-, 3- oder 4-Leiteranschluss das unten
angegebene Verfahren verwenden und dabei Abbildung 3-1 beachten.
Zur Vermeidung von Stromschlag, Brand oder Verletzungen
sind die Hinweise zur Verdrahtung und Sicherheit auf Seite 3-2
zu beachten.
1. Das Produkt am Netzschalter ausschalten.

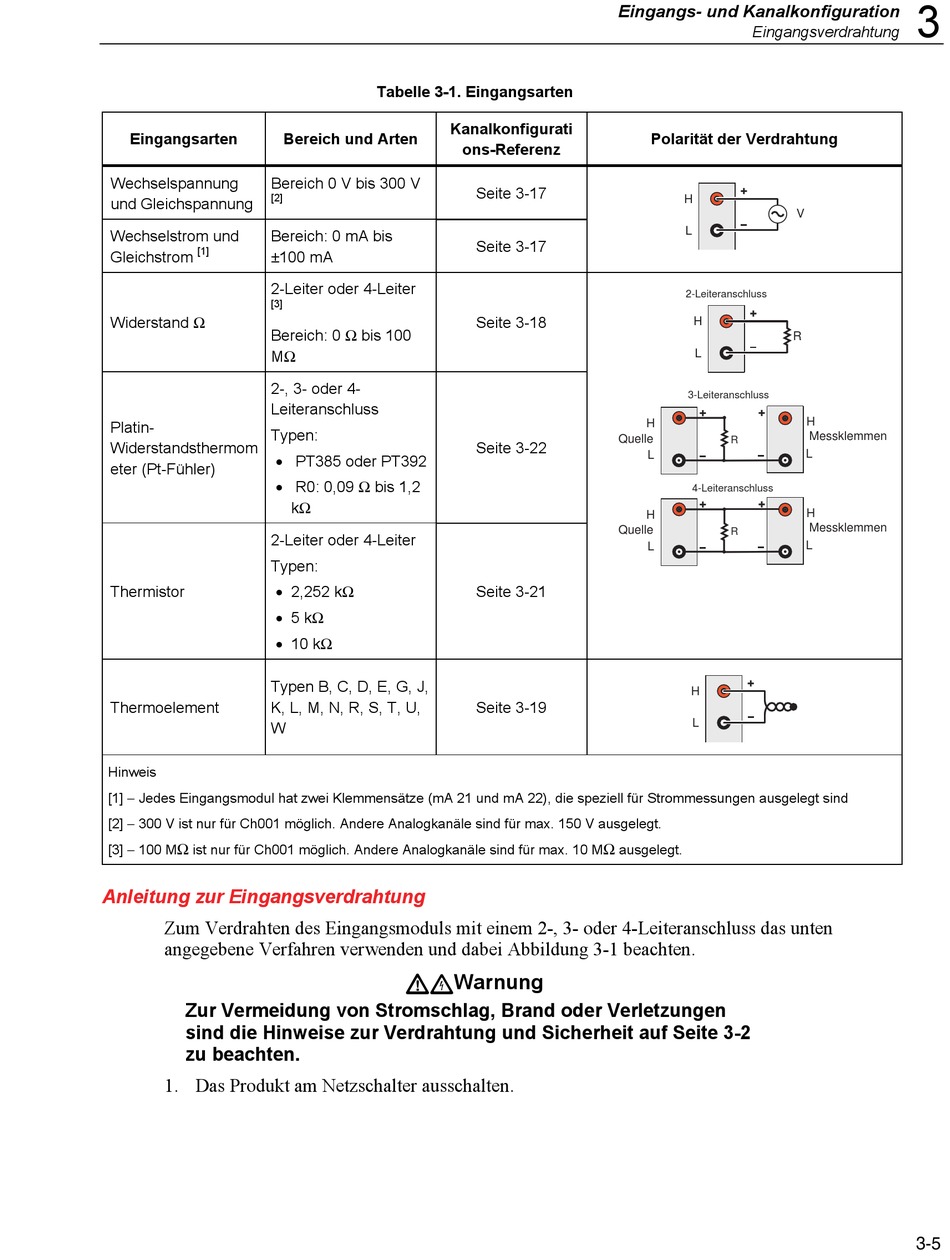

Tabelle 3-1. Eingangsarten
Kanalkonfigurati
Bereich und Arten
ons-Referenz
kΩ
WXWarnung
Eingangs- und Kanalkonfiguration
Polarität der Verdrahtung
Seite 3-17
Seite 3-17
Seite 3-18
H
Quelle
Seite 3-22
L
H
Quelle
L
Seite 3-21
Seite 3-19
Ω
ausgelegt.
Eingangsverdrahtung
H
V
L
2-Leiteranschluss
H
R
L
3-Leiteranschluss
H
Messklemmen
R
L
4-Leiteranschluss
H
Messklemmen
R
L
H
L
3
