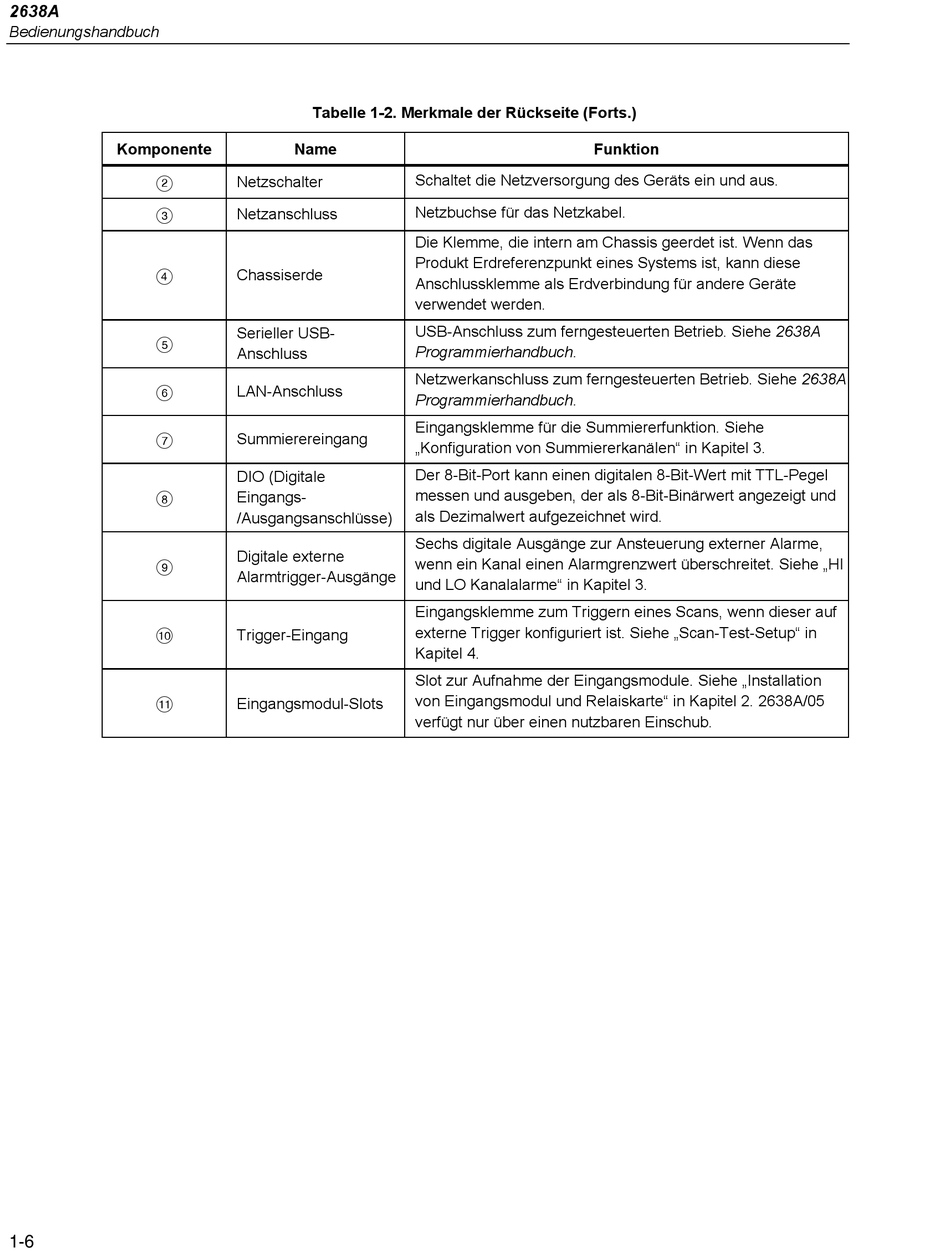

Tabelle 1-2. Merkmale der Rückseite (Forts.)
Name
Schaltet die Netzversorgung des Geräts ein und aus.
Netzschalter
Netzbuchse für das Netzkabel.
Netzanschluss
Die Klemme, die intern am Chassis geerdet ist. Wenn das
Produkt Erdreferenzpunkt eines Systems ist, kann diese
Chassiserde
Anschlussklemme als Erdverbindung für andere Geräte
verwendet werden.
USB-Anschluss zum ferngesteuerten Betrieb. Siehe 2638A
Serieller USB-
Programmierhandbuch.
Anschluss
Netzwerkanschluss zum ferngesteuerten Betrieb. Siehe 2638A
LAN-Anschluss
Programmierhandbuch.
Eingangsklemme für die Summiererfunktion. Siehe
Summierereingang
„Konfiguration von Summiererkanälen" in Kapitel 3.
Der 8-Bit-Port kann einen digitalen 8-Bit-Wert mit TTL-Pegel
DIO (Digitale
messen und ausgeben, der als 8-Bit-Binärwert angezeigt und
Eingangs-
als Dezimalwert aufgezeichnet wird.
/Ausgangsanschlüsse)
Sechs digitale Ausgänge zur Ansteuerung externer Alarme,
Digitale externe
wenn ein Kanal einen Alarmgrenzwert überschreitet. Siehe „HI
Alarmtrigger-Ausgänge
und LO Kanalalarme" in Kapitel 3.
Eingangsklemme zum Triggern eines Scans, wenn dieser auf
externe Trigger konfiguriert ist. Siehe „Scan-Test-Setup" in
Trigger-Eingang
Kapitel 4.
Slot zur Aufnahme der Eingangsmodule. Siehe „Installation
von Eingangsmodul und Relaiskarte" in Kapitel 2. 2638A/05
Eingangsmodul-Slots
verfügt nur über einen nutzbaren Einschub.
