Komponente Name
 Aufzeichnen
 Speicher
DMM

 Gerätesetup
Kanal-Setup

Numerisches

Tastenfeld
1
2
3
4
Komponente Name
Netzspannun
gswähler und

Sicherung
Tabelle 1-1. Funktionen des Bedienfelds (Forts.)
Startet und stoppt die Datenaufzeichnung. Während der Aufzeichnung
leuchtet die Taste, und im Display wird die Meldung „AUFZEICH" angezeigt.
Die Aufzeichnung kann so eingerichtet werden, dass sie automatisch mit
einem Scan startet und stoppt. Außer den Scandaten können auch
Messungen der DMM-Funktion aufgezeichnet werden. Weitere Informationen
und Anweisungen siehe Kapitel 4.
Verwaltet Setup-Dateien, Scandaten-Dateien und DMM-Datendateien im
internen Speicher oder auf dem USB-Laufwerk.
Digitalmultimeter-Funktion (DMM), mit der Benutzer Messungen schnell über
die Anschlüsse an der Vorderseite des Produkts vornehmen können. Weitere
Anweisungen zu DMM-Funktionen siehe Kapitel 5.
Konfigurieren des Produkts. Das Menü enthält verschiedene vom Benutzer
konfigurierbare Einstellungen zur Anpassung des Produkts auf die
Messaufgaben. Siehe „Konfigurieren des Produkts" in Kapitel 2.
Konfiguriert und überprüft Kanäle. Das Kanal-Setup ist das Standard-Menü,
das nach dem Einschalten des Produkts angezeigt wird. Siehe Kapitel 3 für
Anweisungen zum Verdrahten und Konfigurieren eines Kanals.
Dient zur Eingabe von numerischen Werten in den entsprechenden
Eingabeaufforderungen. Die Taste „PRINT" oder „0" drücken und gedrückt
halten, um einen Screenshot der Anzeige aufzunehmen. Die Taste „LOCK"
drücken und gedrückt halten, um die Bedienung über die Frontplatte zu
sperren, oder „UNLOCK", um sie wieder freizugeben.

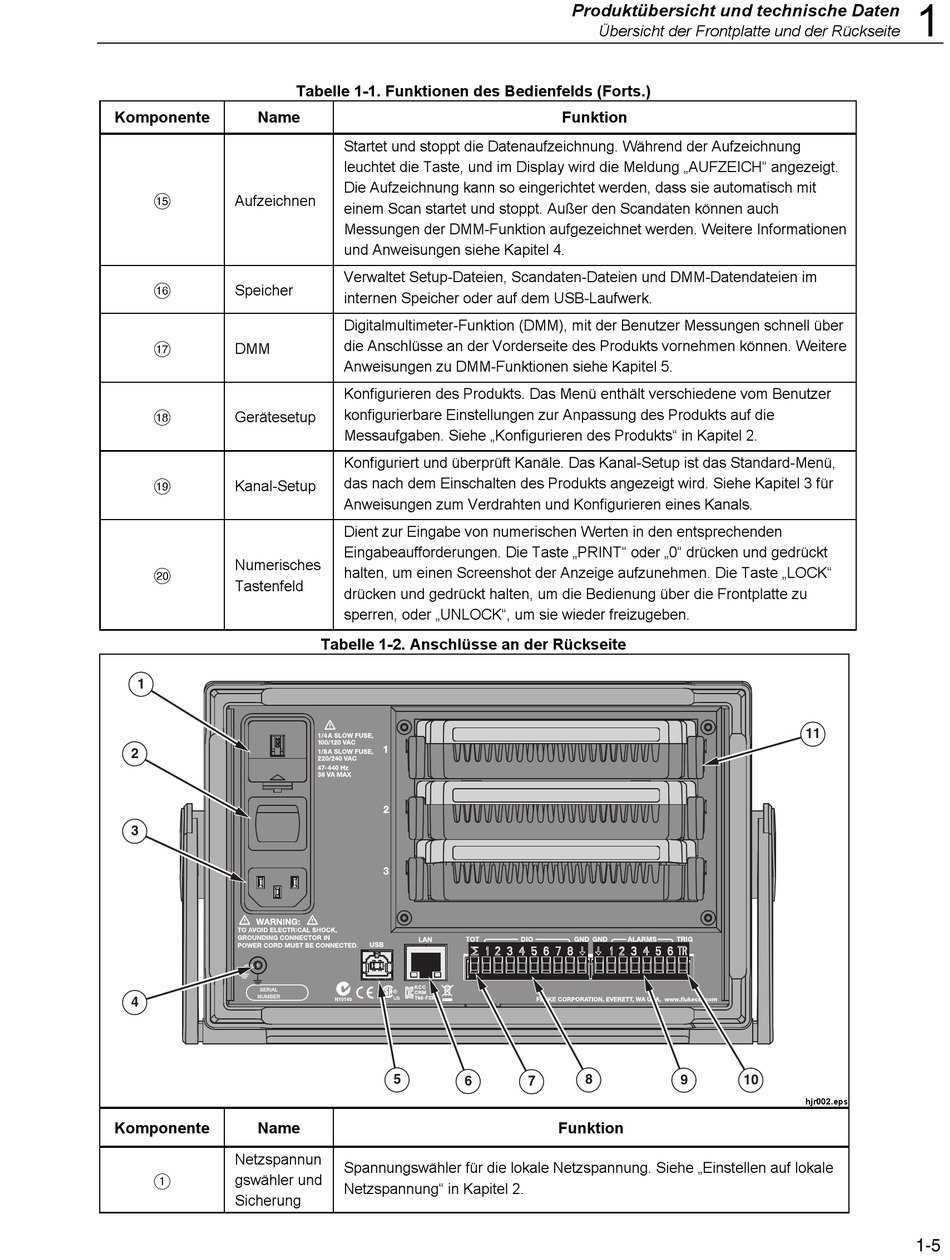

Tabelle 1-2. Anschlüsse an der Rückseite
5
6
Spannungswähler für die lokale Netzspannung. Siehe „Einstellen auf lokale
Netzspannung" in Kapitel 2.
Produktübersicht und technische Daten
Übersicht der Frontplatte und der Rückseite
Funktion
1 2 3 4 5 6 7 8 1 2 3 4 5 6
8
7
Funktion
11
9 10
hjr002.eps
1
1-5
