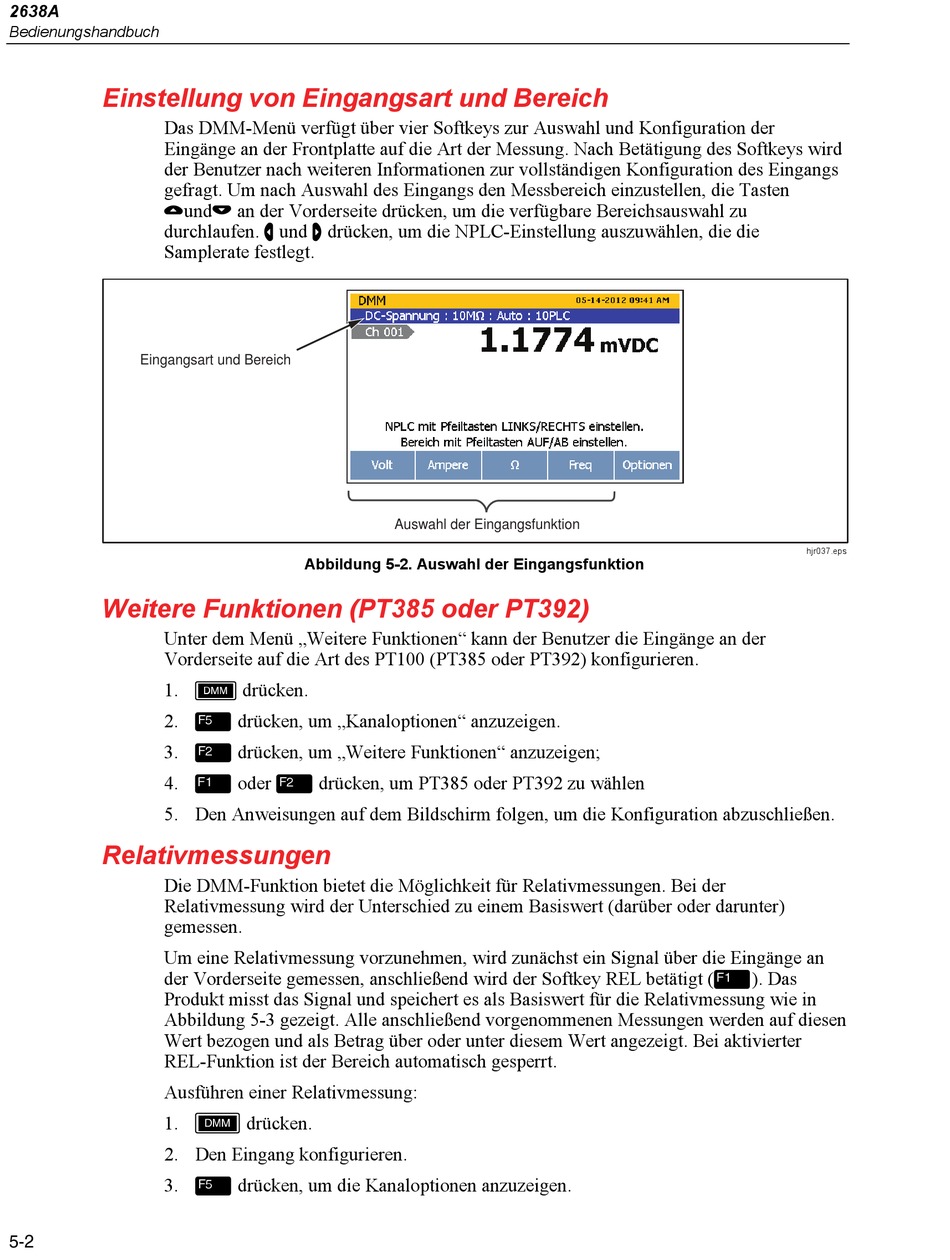

Einstellung Von Eingangsart Und Bereich; Auswahl Der Eingangsfunktion - Fluke Calibration 2638A HYDRA Series III Data Acquisition Unit Bedienungshandbuch

2638A
Bedienungshandbuch

Einstellung von Eingangsart und Bereich

Das DMM-Menü verfügt über vier Softkeys zur Auswahl und Konfiguration der
Eingänge an der Frontplatte auf die Art der Messung. Nach Betätigung des Softkeys wird
der Benutzer nach weiteren Informationen zur vollständigen Konfiguration des Eingangs
gefragt. Um nach Auswahl des Eingangs den Messbereich einzustellen, die Tasten
und an der Vorderseite drücken, um die verfügbare Bereichsauswahl zu
durchlaufen.  und  drücken, um die NPLC-Einstellung auszuwählen, die die
Samplerate festlegt.
Eingangsart und Bereich
Weitere Funktionen (PT385 oder PT392)
Unter dem Menü „Weitere Funktionen" kann der Benutzer die Eingänge an der
Vorderseite auf die Art des PT100 (PT385 oder PT392) konfigurieren.
1.  drücken.
2.  drücken, um „Kanaloptionen" anzuzeigen.
3.  drücken, um „Weitere Funktionen" anzuzeigen;
4.  oder  drücken, um PT385 oder PT392 zu wählen
5. Den Anweisungen auf dem Bildschirm folgen, um die Konfiguration abzuschließen.
Relativmessungen
Die DMM-Funktion bietet die Möglichkeit für Relativmessungen. Bei der
Relativmessung wird der Unterschied zu einem Basiswert (darüber oder darunter)
gemessen.
Um eine Relativmessung vorzunehmen, wird zunächst ein Signal über die Eingänge an
der Vorderseite gemessen, anschließend wird der Softkey REL betätigt (). Das
Produkt misst das Signal und speichert es als Basiswert für die Relativmessung wie in
Abbildung 5-3 gezeigt. Alle anschließend vorgenommenen Messungen werden auf diesen
Wert bezogen und als Betrag über oder unter diesem Wert angezeigt. Bei aktivierter
REL-Funktion ist der Bereich automatisch gesperrt.
Ausführen einer Relativmessung:
1.
2. Den Eingang konfigurieren.
3.  drücken, um die Kanaloptionen anzuzeigen.
5-2
Abbildung 5-2. Auswahl der Eingangsfunktion
 drücken.

Auswahl der Eingangsfunktion

hjr037.eps
