Alarmausgänge An Der Rückseite - Fluke Calibration 2638A HYDRA Series III Data Acquisition Unit Bedienungshandbuch

5. Hoch oder Tief markieren und dann  drücken.
6. Den Grenzwert ( Sollwert ) über den Ziffernblock eingeben.
7. Aktivieren eines Alarmausgangs:
a. Ausgang markieren und dann  drücken.
b. Den gewünschten Alarmausgang für den Kanal markieren und dann  drücken.
Klemme Funktion
Erdungsklemme
GND
Alarmausgang 1
1
Alarmausgang 2
2
Alarmausgang 3
3
Alarmausgang 4
4
Alarmausgang 5
5
Alarmausgang 6
6
Eingang für externen Trigger
TRIG

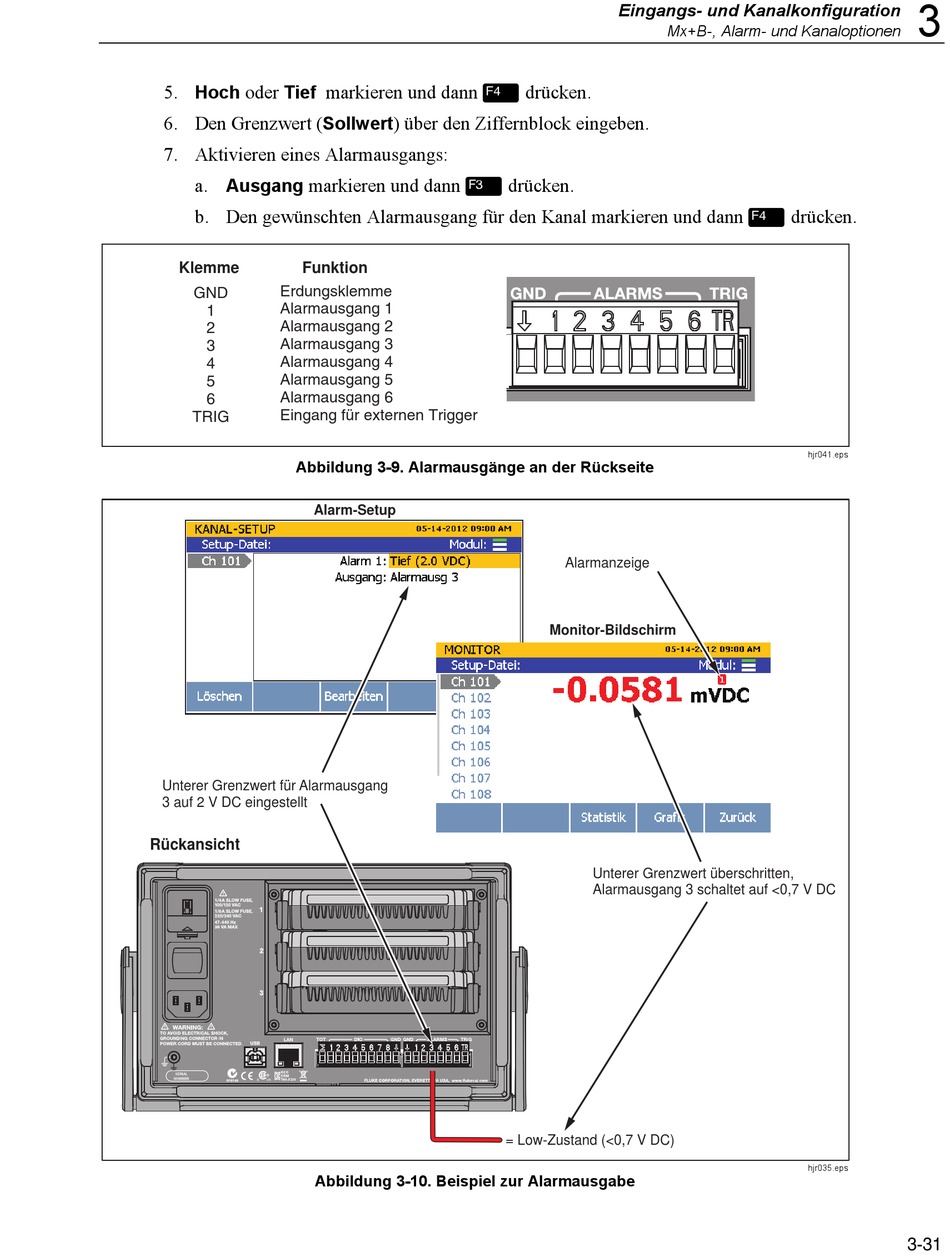

Abbildung 3-9. Alarmausgänge an der Rückseite
Alarm-Setup
Unterer Grenzwert für Alarmausgang
3 auf 2 V DC eingestellt
Rückansicht
Abbildung 3-10. Beispiel zur Alarmausgabe
Eingangs- und Kanalkonfiguration
Mx+B-, Alarm- und Kanaloptionen
Alarmanzeige
Monitor-Bildschirm
Unterer Grenzwert überschritten,
Alarmausgang 3 schaltet auf <0,7 V DC
= Low-Zustand (<0,7 V DC)
3
