Den Summiererkanal wie folgt einrichten (siehe Tabelle 3-10):
1. Summierer-Eingangsklemmen (TOT) wie erforderlich verdrahten und diese in den
Digitale I/O-Port einstecken.
2. Den Kanal auf EIN setzen (siehe „Kanäle auf EIN oder AUS setzen" auf Seite 3-11).
Nach dem Aktivieren des Kanals (EIN) wird eine Kanalkonfigurations-Sequenz auf
dem Display angezeigt, die den Benutzer durch die erste Konfigurationssequenz führt
wie Tabelle 3-10 beschrieben. Wenn der Kanal bereits konfiguriert war, 
drücken, um die Konfiguration abzubrechen und die zuletzt verwendete
Kanalkonfiguration zu übernehmen.
3. Den Summiererkanal anhand der Informationen in Tabelle 3-10 konfigurieren. 
oder  drücken, um die Kanaleinstellung zu markieren und dann  drücken, um
die Einstellung zu bearbeiten.
4. Um den Summiererwert anzuzeigen, den Kanal Ch402 im Scan-/Monitor-Menü
überwachen.

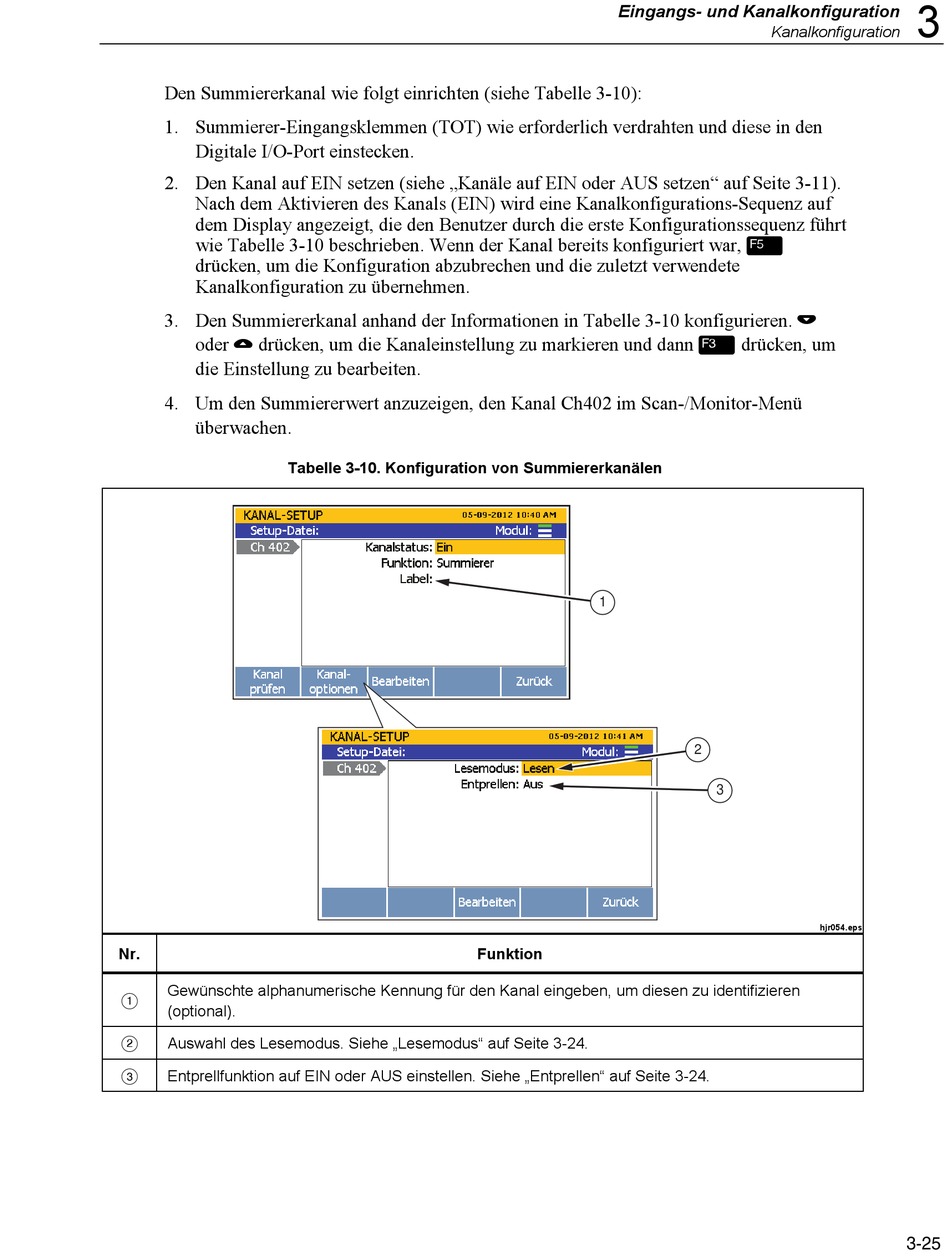

Tabelle 3-10. Konfiguration von Summiererkanälen
Nr.
Gewünschte alphanumerische Kennung für den Kanal eingeben, um diesen zu identifizieren
(optional).
Auswahl des Lesemodus. Siehe „Lesemodus" auf Seite 3-24.
Entprellfunktion auf EIN oder AUS einstellen. Siehe „Entprellen" auf Seite 3-24.
Eingangs- und Kanalkonfiguration
1
Funktion
Kanalkonfiguration
2
3
hjr054.eps
3
3-25
