4. Nach der Konfiguration des Kanals überprüfen, dass der Kanal korrekt konfiguriert
ist und das Eingangssignal korrekt misst. Für Anweisungen siehe „Überprüfen eines
Kanals" auf Seite 3-12.
Strom- und Spannungskanäle
Siehe Tabelle 3-4 zum Konfigurieren eines AC- oder DC-Spannungs- oder Stromkanals.
Ch001 kann für alle Messungsarten konfiguriert werden. ChX21 und
ChX22 sind die einzigen Kanäle, die für direkte Strommessungen
konfiguriert werden können. Um die Funktionalität des Produkts zu
erweitern, können über zusätzliche Shunts aus dem Zubehörangebot auch
Stromquellen an ChX01 bis ChX20 angeschlossen werden. Für
Teilenummern und Bestellinformationen siehe Kapitel 2.

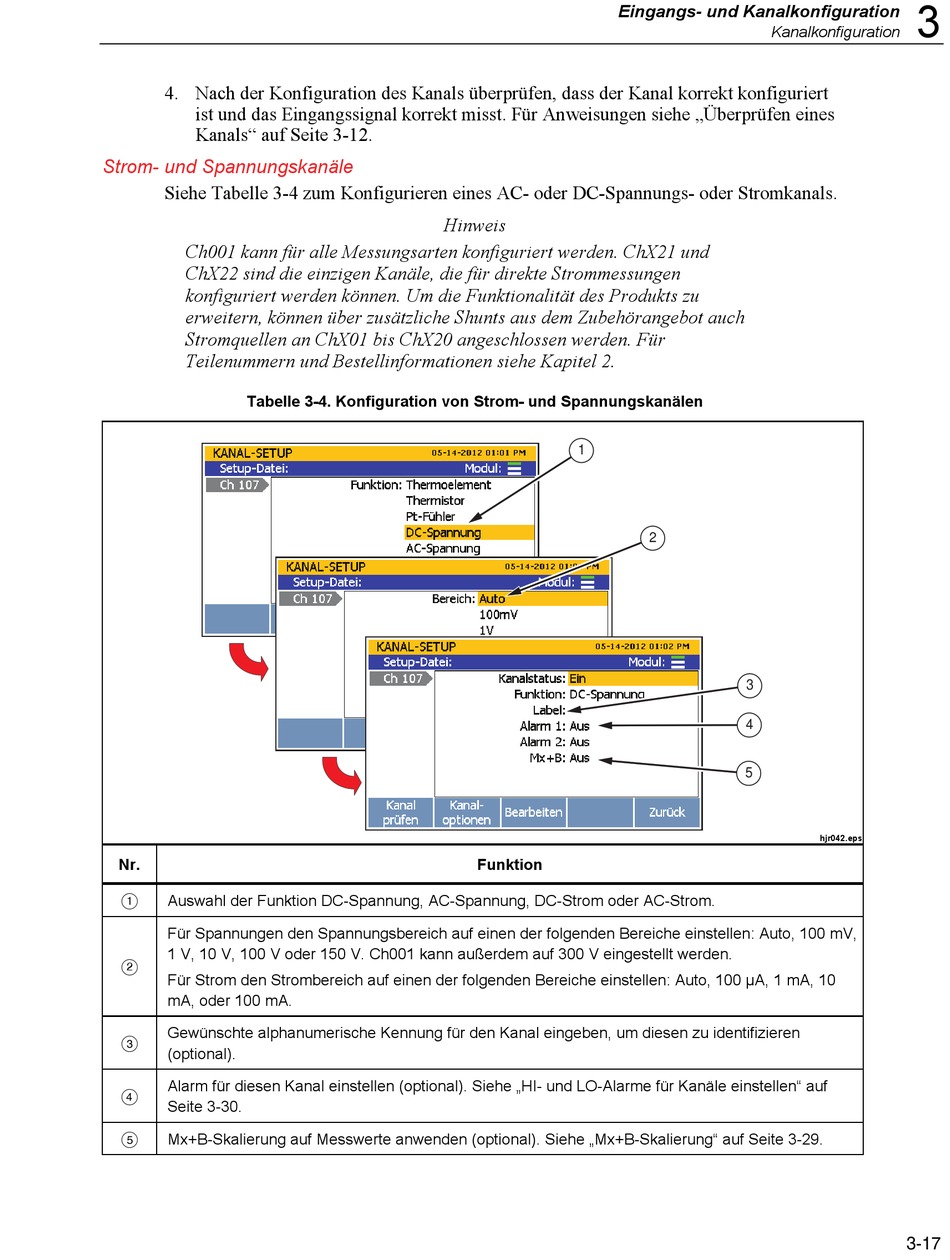

Tabelle 3-4. Konfiguration von Strom- und Spannungskanälen
Nr.
Auswahl der Funktion DC-Spannung, AC-Spannung, DC-Strom oder AC-Strom.

Für Spannungen den Spannungsbereich auf einen der folgenden Bereiche einstellen: Auto, 100 mV,
1 V, 10 V, 100 V oder 150 V. Ch001 kann außerdem auf 300 V eingestellt werden.

Für Strom den Strombereich auf einen der folgenden Bereiche einstellen: Auto, 100 μA, 1 mA, 10
mA, oder 100 mA.
Gewünschte alphanumerische Kennung für den Kanal eingeben, um diesen zu identifizieren

(optional).
Alarm für diesen Kanal einstellen (optional). Siehe „HI- und LO-Alarme für Kanäle einstellen" auf

Seite 3-30.
Mx+B-Skalierung auf Messwerte anwenden (optional). Siehe „Mx+B-Skalierung" auf Seite 3-29.

Eingangs- und Kanalkonfiguration
Hinweis
1
Funktion
Kanalkonfiguration
2
3
4
5
hjr042.eps
