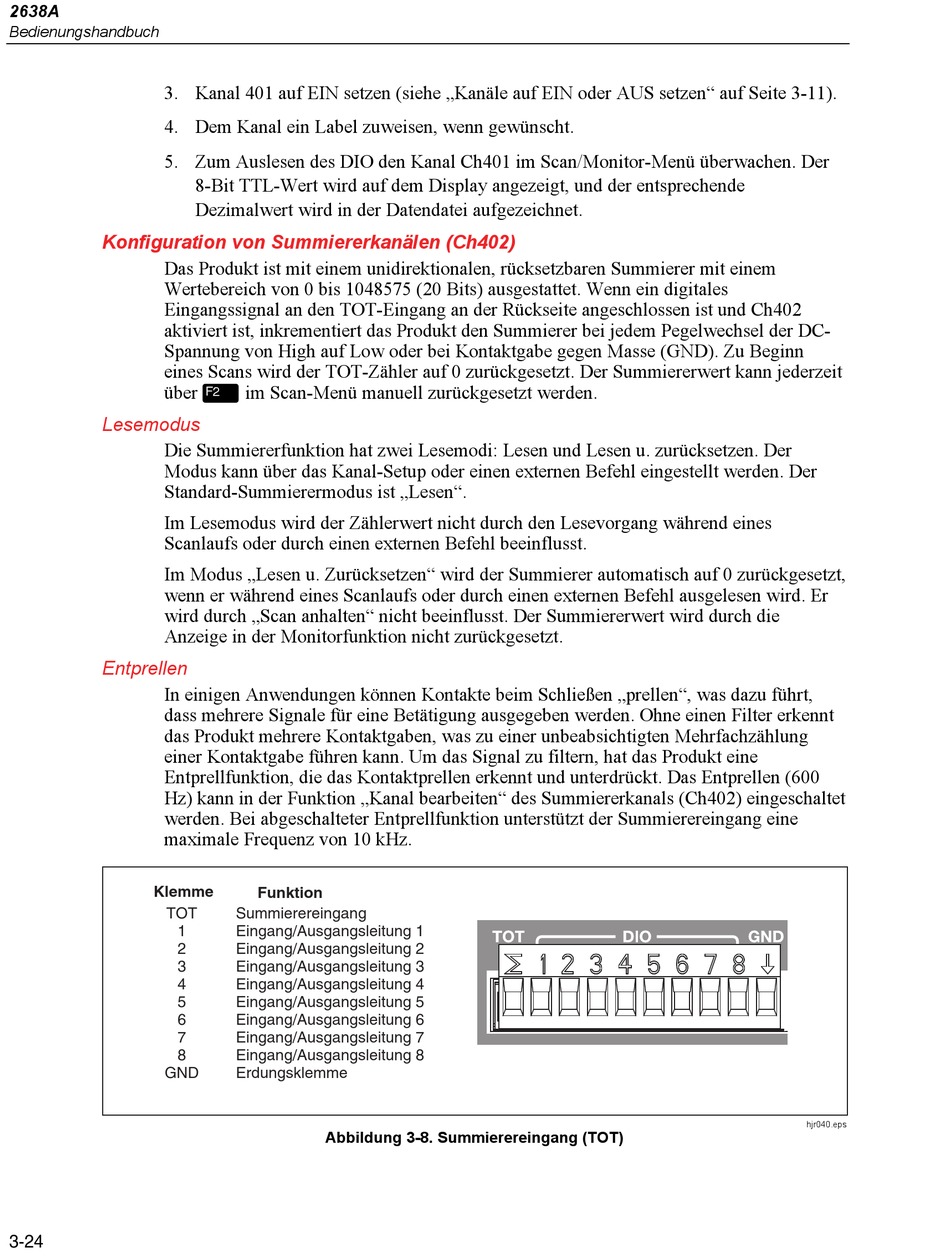

2638A
Bedienungshandbuch
3. Kanal 401 auf EIN setzen (siehe „Kanäle auf EIN oder AUS setzen" auf Seite 3-11).
4. Dem Kanal ein Label zuweisen, wenn gewünscht.
5. Zum Auslesen des DIO den Kanal Ch401 im Scan/Monitor-Menü überwachen. Der
Konfiguration von Summiererkanälen (Ch402)
Das Produkt ist mit einem unidirektionalen, rücksetzbaren Summierer mit einem
Wertebereich von 0 bis 1048575 (20 Bits) ausgestattet. Wenn ein digitales
Eingangssignal an den TOT-Eingang an der Rückseite angeschlossen ist und Ch402
aktiviert ist, inkrementiert das Produkt den Summierer bei jedem Pegelwechsel der DC-
Spannung von High auf Low oder bei Kontaktgabe gegen Masse (GND). Zu Beginn
eines Scans wird der TOT-Zähler auf 0 zurückgesetzt. Der Summiererwert kann jederzeit
über  im Scan-Menü manuell zurückgesetzt werden.

Lesemodus

Die Summiererfunktion hat zwei Lesemodi: Lesen und Lesen u. zurücksetzen. Der
Modus kann über das Kanal-Setup oder einen externen Befehl eingestellt werden. Der
Standard-Summierermodus ist „Lesen".
Im Lesemodus wird der Zählerwert nicht durch den Lesevorgang während eines
Scanlaufs oder durch einen externen Befehl beeinflusst.
Im Modus „Lesen u. Zurücksetzen" wird der Summierer automatisch auf 0 zurückgesetzt,
wenn er während eines Scanlaufs oder durch einen externen Befehl ausgelesen wird. Er
wird durch „Scan anhalten" nicht beeinflusst. Der Summiererwert wird durch die
Anzeige in der Monitorfunktion nicht zurückgesetzt.

Entprellen

In einigen Anwendungen können Kontakte beim Schließen „prellen", was dazu führt,
dass mehrere Signale für eine Betätigung ausgegeben werden. Ohne einen Filter erkennt
das Produkt mehrere Kontaktgaben, was zu einer unbeabsichtigten Mehrfachzählung
einer Kontaktgabe führen kann. Um das Signal zu filtern, hat das Produkt eine
Entprellfunktion, die das Kontaktprellen erkennt und unterdrückt. Das Entprellen (600
Hz) kann in der Funktion „Kanal bearbeiten" des Summiererkanals (Ch402) eingeschaltet
werden. Bei abgeschalteter Entprellfunktion unterstützt der Summierereingang eine
maximale Frequenz von 10 kHz.
Klemme
TOT
1
2
3
4
5
6
7
8
GND
3-24
8-Bit TTL-Wert wird auf dem Display angezeigt, und der entsprechende
Dezimalwert wird in der Datendatei aufgezeichnet.
Funktion
Summierereingang
Eingang/Ausgangsleitung 1
Eingang/Ausgangsleitung 2
Eingang/Ausgangsleitung 3
Eingang/Ausgangsleitung 4
Eingang/Ausgangsleitung 5
Eingang/Ausgangsleitung 6
Eingang/Ausgangsleitung 7
Eingang/Ausgangsleitung 8
Erdungsklemme
Abbildung 3-8. Summierereingang (TOT)
hjr040.eps
