Fluke Calibration 2638A HYDRA Series III Data Acquisition Unit Bedienungshandbuch Seite 71

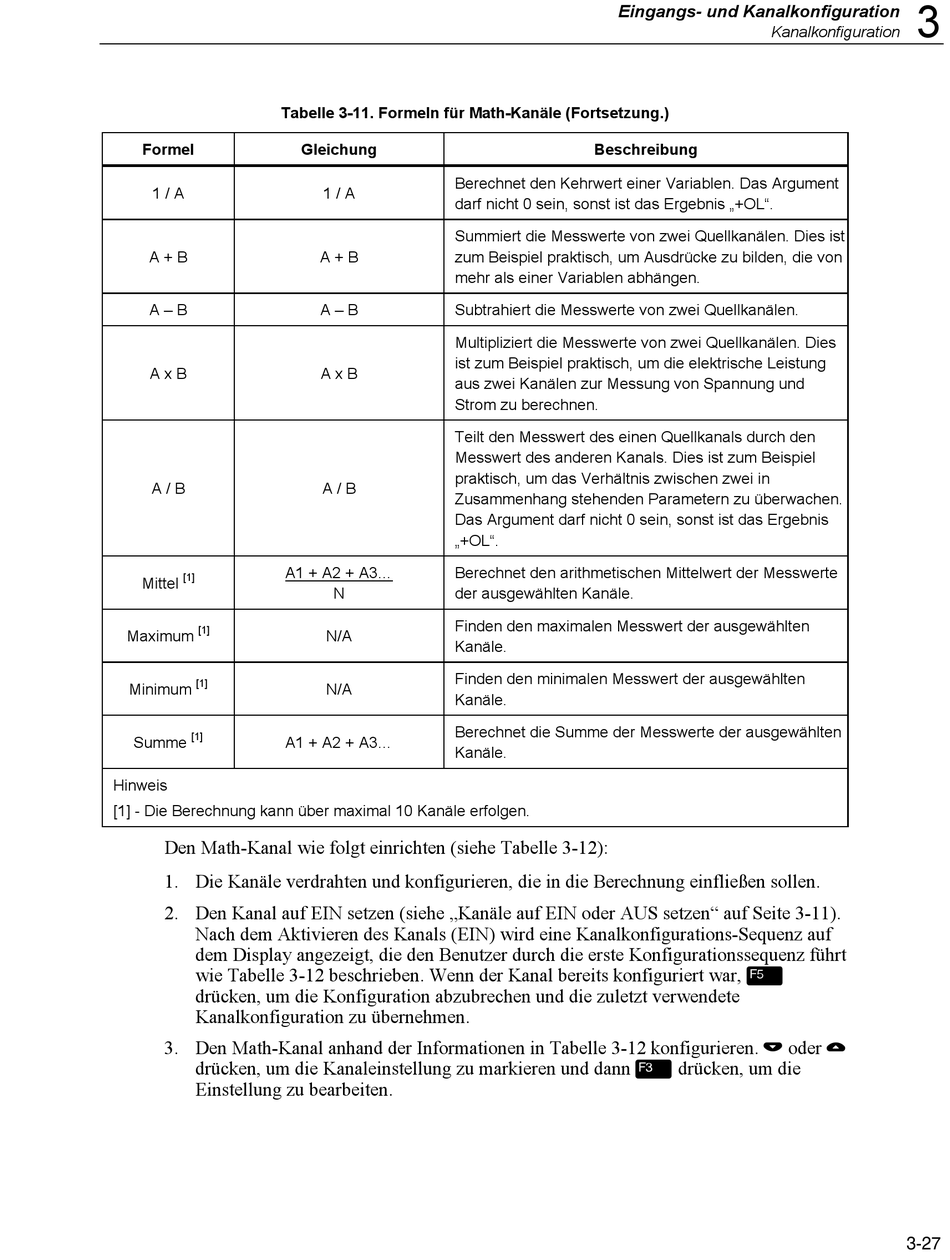

Tabelle 3-11. Formeln für Math-Kanäle (Fortsetzung.)
Formel
1 / A
A + B
A – B
A x B
A / B
A1 + A2 + A3...
[1]
Mittel
[1]
Maximum
[1]
Minimum
[1]
Summe A1 + A2 + A3...
Hinweis
[1] - Die Berechnung kann über maximal 10 Kanäle erfolgen.
Den Math-Kanal wie folgt einrichten (siehe Tabelle 3-12):
1. Die Kanäle verdrahten und konfigurieren, die in die Berechnung einfließen sollen.
2. Den Kanal auf EIN setzen (siehe „Kanäle auf EIN oder AUS setzen" auf Seite 3-11).
Nach dem Aktivieren des Kanals (EIN) wird eine Kanalkonfigurations-Sequenz auf
dem Display angezeigt, die den Benutzer durch die erste Konfigurationssequenz führt
wie Tabelle 3-12 beschrieben. Wenn der Kanal bereits konfiguriert war, 
drücken, um die Konfiguration abzubrechen und die zuletzt verwendete
Kanalkonfiguration zu übernehmen.
3. Den Math-Kanal anhand der Informationen in Tabelle 3-12 konfigurieren.  oder 
drücken, um die Kanaleinstellung zu markieren und dann  drücken, um die
Einstellung zu bearbeiten.
Gleichung
Berechnet den Kehrwert einer Variablen. Das Argument
1 / A
darf nicht 0 sein, sonst ist das Ergebnis „+OL".
Summiert die Messwerte von zwei Quellkanälen. Dies ist
A + B zum Beispiel praktisch, um Ausdrücke zu bilden, die von
mehr als einer Variablen abhängen.
A – B Subtrahiert die Messwerte von zwei Quellkanälen.
Multipliziert die Messwerte von zwei Quellkanälen. Dies
ist zum Beispiel praktisch, um die elektrische Leistung
A x B
aus zwei Kanälen zur Messung von Spannung und
Strom zu berechnen.
Teilt den Messwert des einen Quellkanals durch den
Messwert des anderen Kanals. Dies ist zum Beispiel
praktisch, um das Verhältnis zwischen zwei in
A / B
Zusammenhang stehenden Parametern zu überwachen.
Das Argument darf nicht 0 sein, sonst ist das Ergebnis
„+OL".
Berechnet den arithmetischen Mittelwert der Messwerte
N der ausgewählten Kanäle.
Finden den maximalen Messwert der ausgewählten
N/A
Kanäle.
Finden den minimalen Messwert der ausgewählten
N/A
Kanäle.
Berechnet die Summe der Messwerte der ausgewählten
Kanäle.
Eingangs- und Kanalkonfiguration
Kanalkonfiguration
Beschreibung
