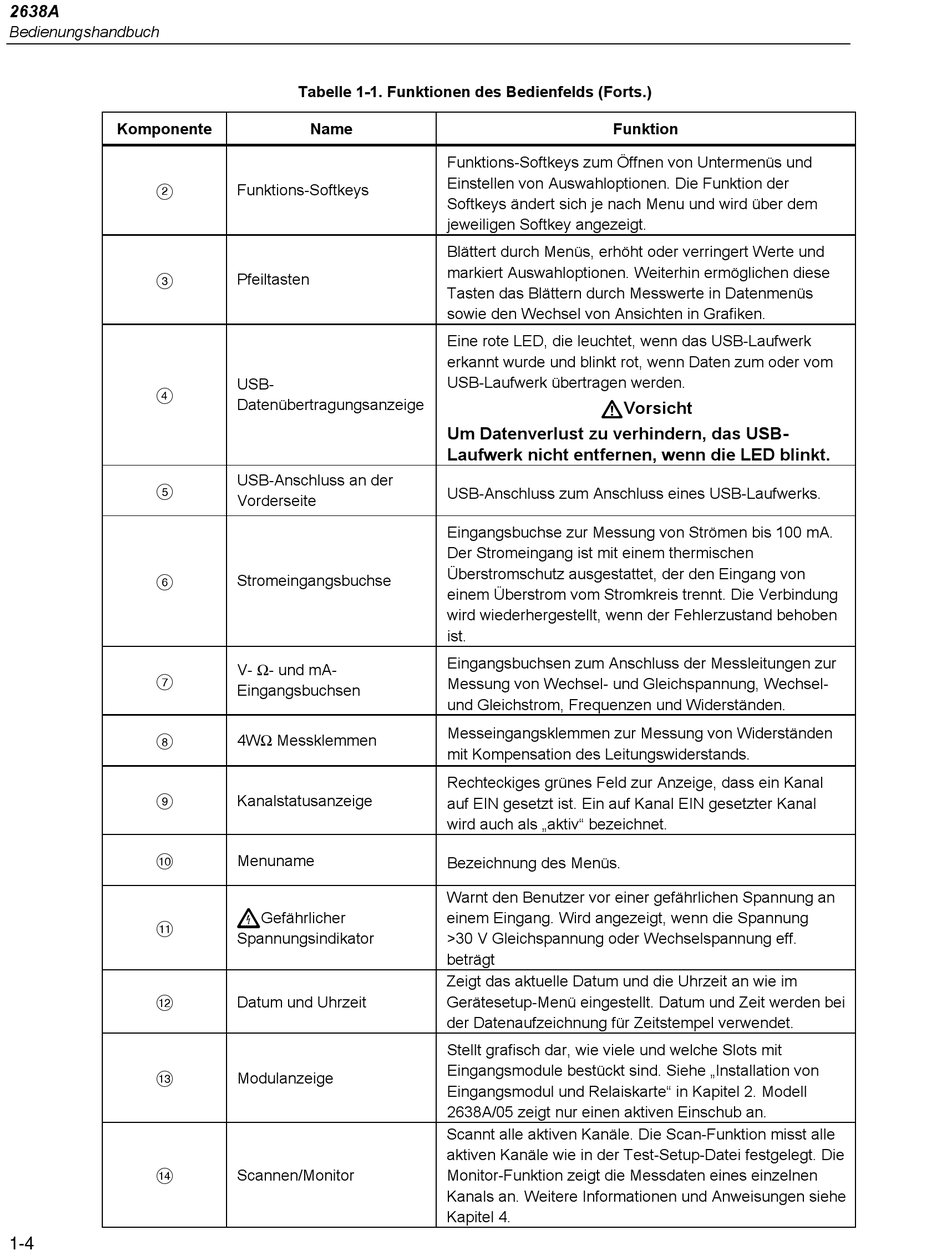

Tabelle 1-1. Funktionen des Bedienfelds (Forts.)
Name
Funktions-Softkeys
Pfeiltasten
USB-
Datenübertragungsanzeige
USB-Anschluss an der
Vorderseite
Stromeingangsbuchse
V- Ω- und mA-
Eingangsbuchsen
4WΩ Messklemmen
Kanalstatusanzeige
Menuname
X
Gefährlicher
Spannungsindikator
Datum und Uhrzeit
Modulanzeige
Scannen/Monitor
Funktion
Funktions-Softkeys zum Öffnen von Untermenüs und
Einstellen von Auswahloptionen. Die Funktion der
Softkeys ändert sich je nach Menu und wird über dem
jeweiligen Softkey angezeigt.
Blättert durch Menüs, erhöht oder verringert Werte und
markiert Auswahloptionen. Weiterhin ermöglichen diese
Tasten das Blättern durch Messwerte in Datenmenüs
sowie den Wechsel von Ansichten in Grafiken.
Eine rote LED, die leuchtet, wenn das USB-Laufwerk
erkannt wurde und blinkt rot, wenn Daten zum oder vom
USB-Laufwerk übertragen werden.
Vorsicht
W
Um Datenverlust zu verhindern, das USB-
Laufwerk nicht entfernen, wenn die LED blinkt.
USB-Anschluss zum Anschluss eines USB-Laufwerks.
Eingangsbuchse zur Messung von Strömen bis 100 mA.
Der Stromeingang ist mit einem thermischen
Überstromschutz ausgestattet, der den Eingang von
einem Überstrom vom Stromkreis trennt. Die Verbindung
wird wiederhergestellt, wenn der Fehlerzustand behoben
ist.
Eingangsbuchsen zum Anschluss der Messleitungen zur
Messung von Wechsel- und Gleichspannung, Wechsel-
und Gleichstrom, Frequenzen und Widerständen.
Messeingangsklemmen zur Messung von Widerständen
mit Kompensation des Leitungswiderstands.
Rechteckiges grünes Feld zur Anzeige, dass ein Kanal
auf EIN gesetzt ist. Ein auf Kanal EIN gesetzter Kanal
wird auch als „aktiv" bezeichnet.
Bezeichnung des Menüs.
Warnt den Benutzer vor einer gefährlichen Spannung an
einem Eingang. Wird angezeigt, wenn die Spannung
>30 V Gleichspannung oder Wechselspannung eff.
beträgt
Zeigt das aktuelle Datum und die Uhrzeit an wie im
Gerätesetup-Menü eingestellt. Datum und Zeit werden bei
der Datenaufzeichnung für Zeitstempel verwendet.
Stellt grafisch dar, wie viele und welche Slots mit
Eingangsmodule bestückt sind. Siehe „Installation von
Eingangsmodul und Relaiskarte" in Kapitel 2. Modell
2638A/05 zeigt nur einen aktiven Einschub an.
Scannt alle aktiven Kanäle. Die Scan-Funktion misst alle
aktiven Kanäle wie in der Test-Setup-Datei festgelegt. Die
Monitor-Funktion zeigt die Messdaten eines einzelnen
Kanals an. Weitere Informationen und Anweisungen siehe
Kapitel 4.
