Allgemeine Funktionen für Kanäle
Zum Ausführen allgemeiner Funktionen für Kanäle die Anweisungen in diesem
Abschnitt ausführen.
Kanal-Setup-Menü öffnen
Das Kanal-Setup-Menü ermöglicht dem Benutzer das Verwalten von Kanälen,
Überprüfen der Eingänge sowie das Einrichten von Tests. Zum Aufrufen des Menüs

Zum Auswählen von Kanälen die Pfeiltasten  und  verwenden. Zum schnellen
Blättern durch die Kanalliste die Pfeiltasten  und  verwenden.
Das Kanal-Setup-Menü kann nicht aufgerufen werden, wenn ein Scan läuft.
Nr.
Die Modulanzeige besteht aus drei Balken, die angeben, welche Eingangsmodule angeschlossen
und registriert sind. Die oberste Anzeige entspricht dem Slot 1, die zweite dem Slot 2 und die

unterste dem Slot 3. Wenn sich in einem Slot ein Modul befindet, ist die entsprechende Anzeige
grün. Bei einem leeren Modul ist die Anzeige weiß.
Kanalstatus: Kanäle mit dem Status EIN können konfiguriert werden und die Kanalstatusanzeige
links neben dem Kanal ist grün. Wenn der Kanal AUS ist, werden keine Kanalinformationen

angezeigt und die Kanalstatusanzeige ist weiß.
Liste der verfügbaren Kanäle. In der Liste werden nur Kanäle angezeigt, wenn eine
Eingangsmodul-Relaiskarte in einem Slot installiert ist. Zum Beispiel werden die Kanäle Ch201 bis
Ch222 erst in der Kanalliste angezeigt, wenn eine Eingangsmodul-Relaiskarte in Slot 2 installiert
ist.

3-10
an der Vorderseite drücken.

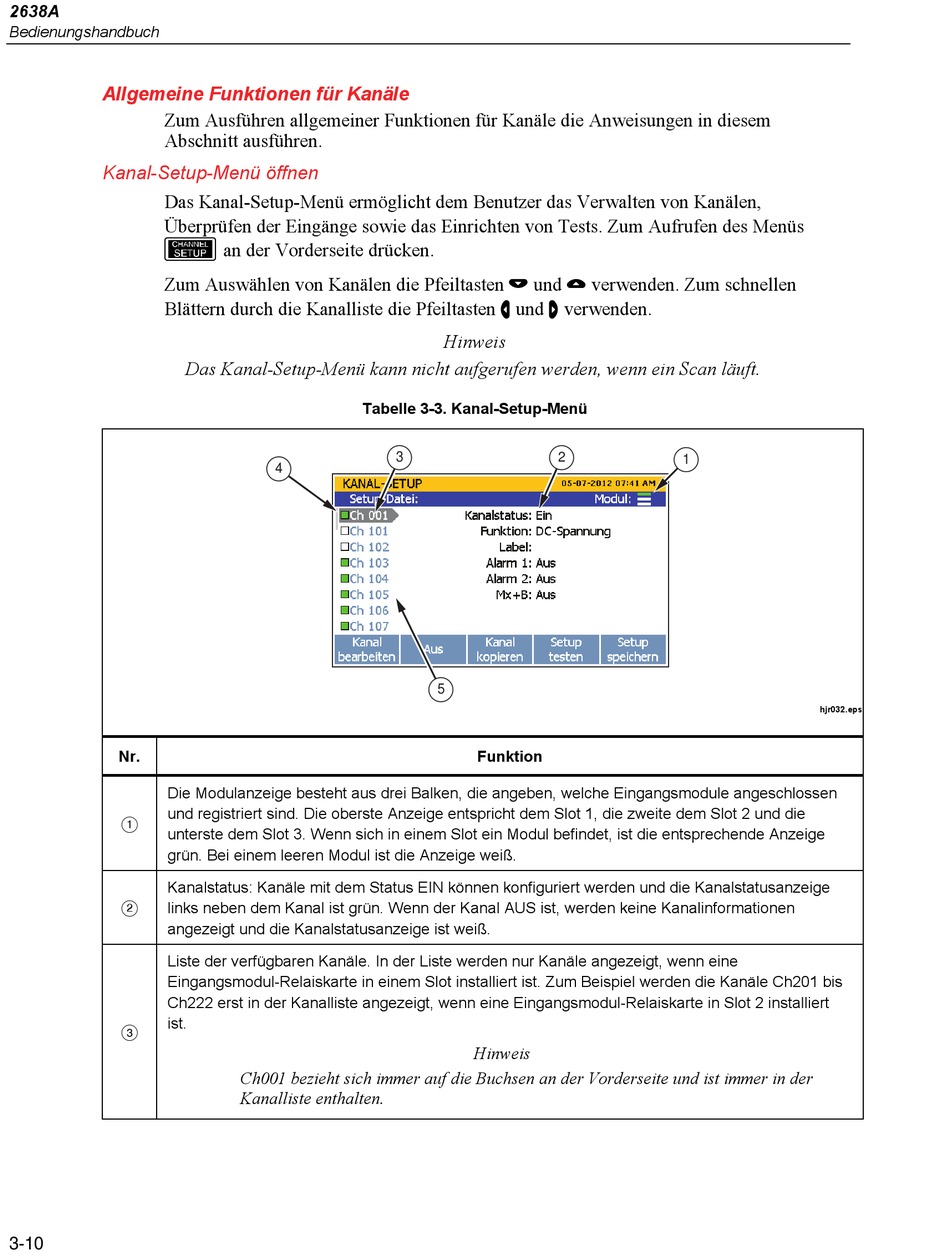

Tabelle 3-3. Kanal-Setup-Menü
3
4
Ch001 bezieht sich immer auf die Buchsen an der Vorderseite und ist immer in der
Kanalliste enthalten.
Hinweis
2
5

Funktion

Hinweis
1
hjr032.eps
