Konfiguration Von Math-Kanälen - Fluke Calibration 2638A HYDRA Series III Data Acquisition Unit Bedienungshandbuch

2638A
Bedienungshandbuch
Nr.
Auswahl der mathematischen Formel.

Kanalwahl für den ersten Basiskanal „A".

Kanalwahl für den zweiten Basiskanal „B".

Eine eindeutige Einheit für den Messwert festlegen.

Gewünschte alphanumerische Kennung für den Kanal eingeben, um diesen zu identifizieren

(optional).
Alarm für diesen Kanal einstellen (optional). Siehe „HI- und LO-Alarme für Kanäle einstellen" auf

Seite 3-30.
Mx+B-Skalierung auf Messwerte anwenden (optional). Siehe „Mx+B-Skalierung" auf Seite 3-29.

3-28

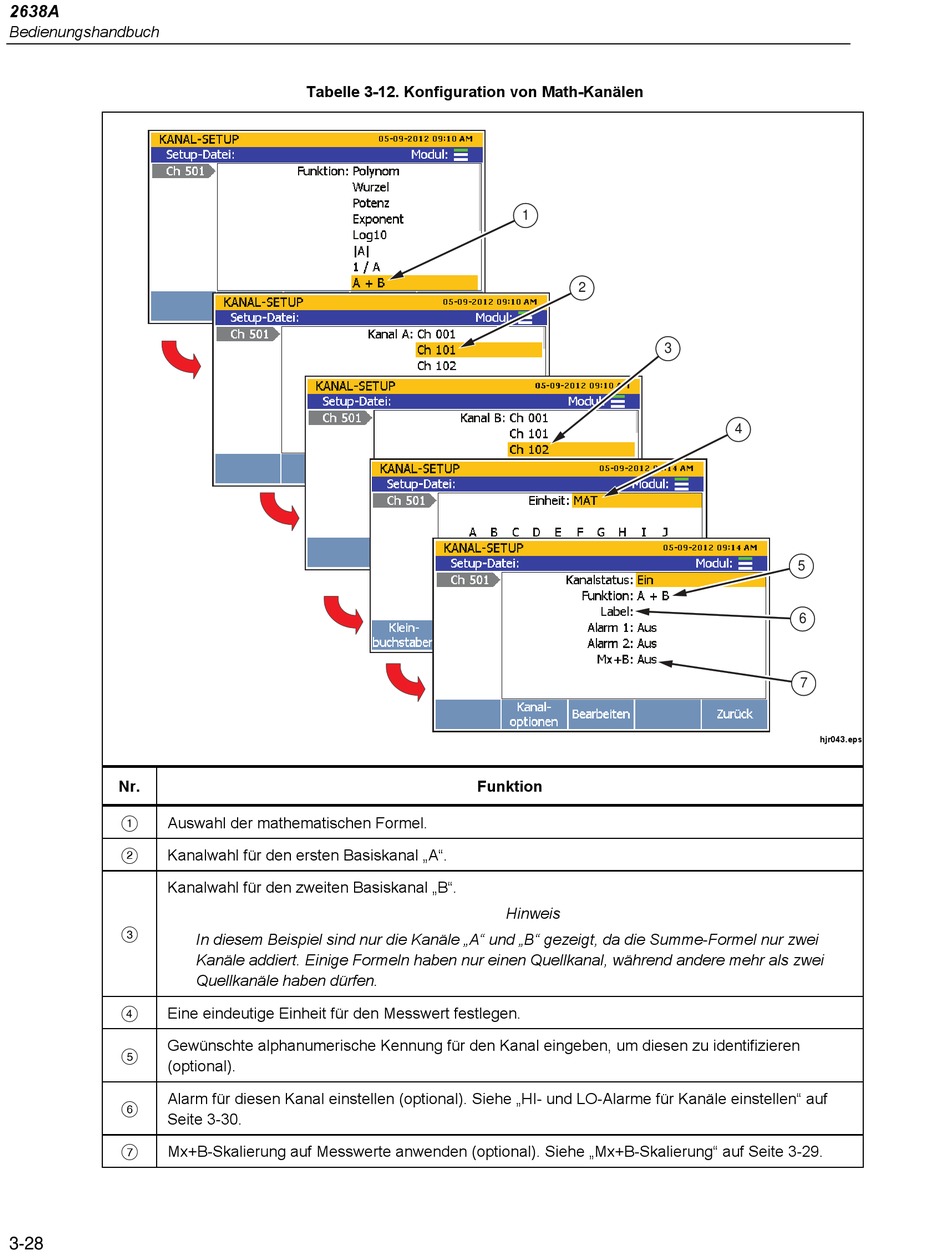

Tabelle 3-12. Konfiguration von Math-Kanälen
In diesem Beispiel sind nur die Kanäle „A" und „B" gezeigt, da die Summe-Formel nur zwei
Kanäle addiert. Einige Formeln haben nur einen Quellkanal, während andere mehr als zwei
Quellkanäle haben dürfen.
1
2
Funktion
Hinweis
3
4
5
6
7
hjr043.eps
