2638A
Bedienungshandbuch
3. Den Kanal auf EIN setzen, wenn erforderlich.
4.  drücken, um das Menü „Kanal kopieren" zu öffnen.
5.  oder  verwenden, um den Kanal zu markieren und dann  drücken, um den
6.  drücken, um die Einstellungen einzufügen.

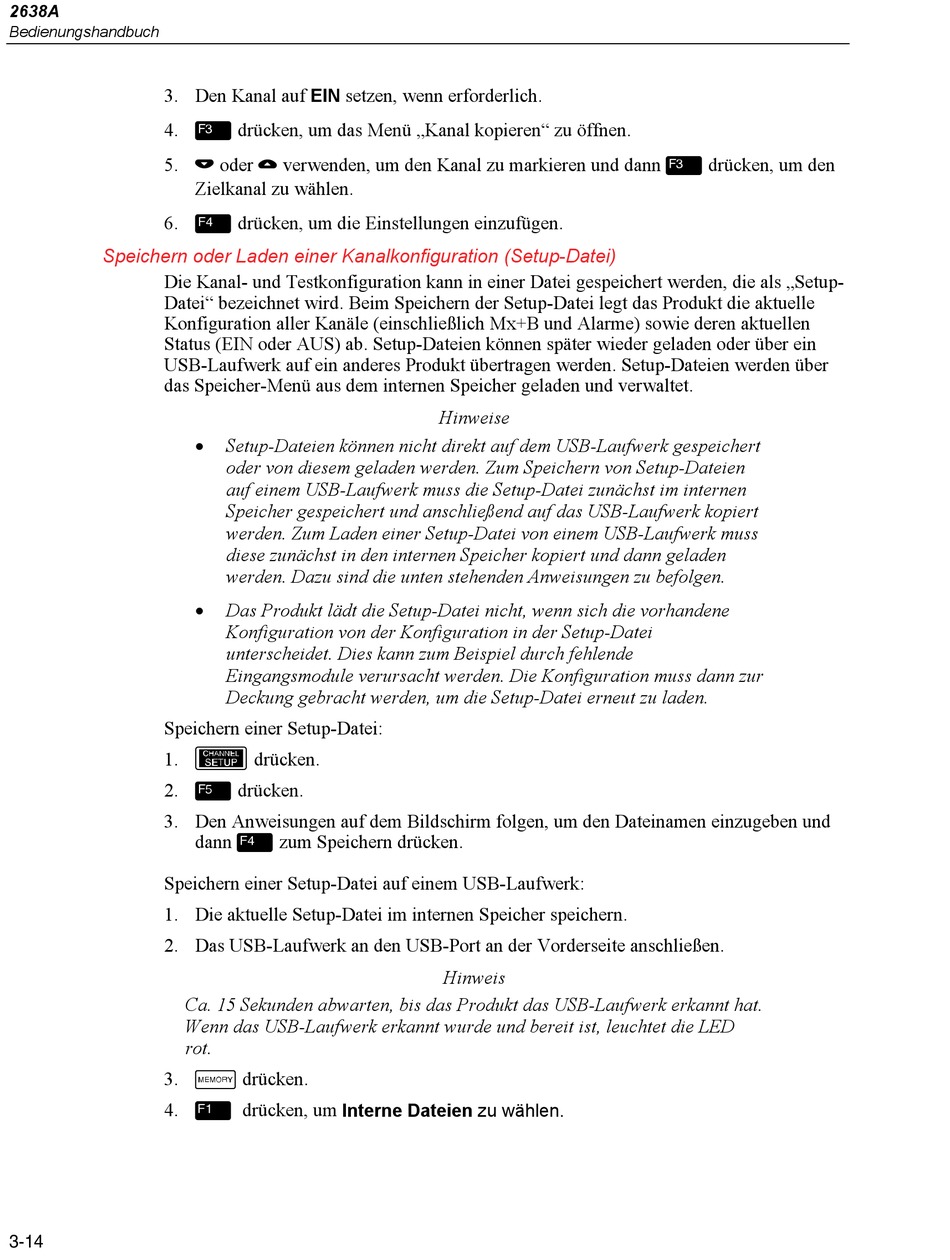

Speichern oder Laden einer Kanalkonfiguration (Setup-Datei)

Die Kanal- und Testkonfiguration kann in einer Datei gespeichert werden, die als „Setup-
Datei" bezeichnet wird. Beim Speichern der Setup-Datei legt das Produkt die aktuelle
Konfiguration aller Kanäle (einschließlich Mx+B und Alarme) sowie deren aktuellen
Status (EIN oder AUS) ab. Setup-Dateien können später wieder geladen oder über ein
USB-Laufwerk auf ein anderes Produkt übertragen werden. Setup-Dateien werden über
das Speicher-Menü aus dem internen Speicher geladen und verwaltet.
Speichern einer Setup-Datei:
1.
2.  drücken.
3. Den Anweisungen auf dem Bildschirm folgen, um den Dateinamen einzugeben und
Speichern einer Setup-Datei auf einem USB-Laufwerk:
1. Die aktuelle Setup-Datei im internen Speicher speichern.
2. Das USB-Laufwerk an den USB-Port an der Vorderseite anschließen.
Ca. 15 Sekunden abwarten, bis das Produkt das USB-Laufwerk erkannt hat.
Wenn das USB-Laufwerk erkannt wurde und bereit ist, leuchtet die LED
rot.
3.  drücken.
4.  drücken, um Interne Dateien zu wählen.
3-14
Zielkanal zu wählen.
•
Setup-Dateien können nicht direkt auf dem USB-Laufwerk gespeichert
oder von diesem geladen werden. Zum Speichern von Setup-Dateien
auf einem USB-Laufwerk muss die Setup-Datei zunächst im internen
Speicher gespeichert und anschließend auf das USB-Laufwerk kopiert
werden. Zum Laden einer Setup-Datei von einem USB-Laufwerk muss
diese zunächst in den internen Speicher kopiert und dann geladen
werden. Dazu sind die unten stehenden Anweisungen zu befolgen.
•
Das Produkt lädt die Setup-Datei nicht, wenn sich die vorhandene
Konfiguration von der Konfiguration in der Setup-Datei
unterscheidet. Dies kann zum Beispiel durch fehlende
Eingangsmodule verursacht werden. Die Konfiguration muss dann zur
Deckung gebracht werden, um die Setup-Datei erneut zu laden.

drücken.
dann  zum Speichern drücken.
Hinweise
Hinweis
