P

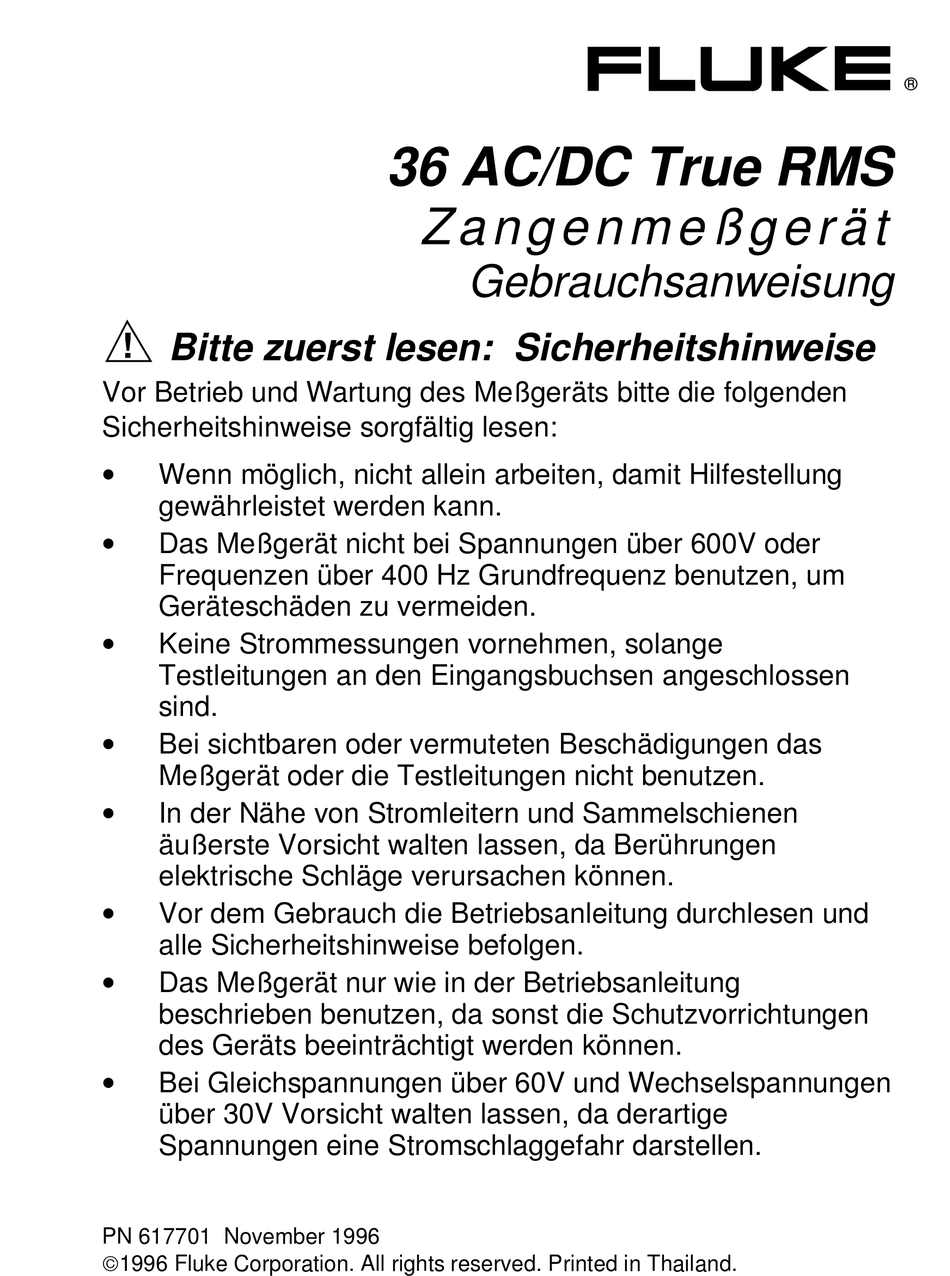

Bitte zuerst lesen: Sicherheitshinweise
Vor Betrieb und Wartung des Meßgeräts bitte die folgenden
Sicherheitshinweise sorgfältig lesen:
•
Wenn möglich, nicht allein arbeiten, damit Hilfestellung
gewährleistet werden kann.
•
Das Meßgerät nicht bei Spannungen über 600V oder
Frequenzen über 400 Hz Grundfrequenz benutzen, um
Geräteschäden zu vermeiden.
•
Keine Strommessungen vornehmen, solange
Testleitungen an den Eingangsbuchsen angeschlossen
sind.
•
Bei sichtbaren oder vermuteten Beschädigungen das
Meßgerät oder die Testleitungen nicht benutzen.
•
In der Nähe von Stromleitern und Sammelschienen
äußerste Vorsicht walten lassen, da Berührungen
elektrische Schläge verursachen können.
•
Vor dem Gebrauch die Betriebsanleitung durchlesen und
alle Sicherheitshinweise befolgen.
•
Das Meßgerät nur wie in der Betriebsanleitung
beschrieben benutzen, da sonst die Schutzvorrichtungen
des Geräts beeinträchtigt werden können.
•
Bei Gleichspannungen über 60V und Wechselspannungen
über 30V Vorsicht walten lassen, da derartige
Spannungen eine Stromschlaggefahr darstellen.
PN 617701 November 1996
©1996 Fluke Corporation. All rights reserved. Printed in Thailand.

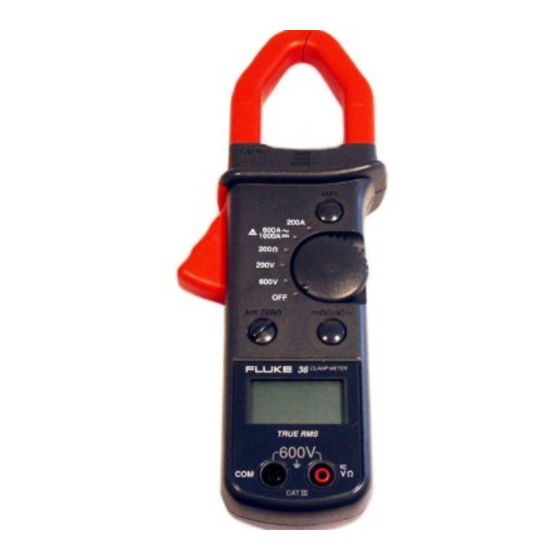

36 AC/DC True RMS
Z a n g e n m e ß g e r ä t
Gebrauchsanweisung
®
Werbung
Verwandte Anleitungen für Fluke 36 AC/DC True RMS
Inhaltszusammenfassung für Fluke 36 AC/DC True RMS
- Seite 1 Schutzvorrichtungen des Geräts beeinträchtigt werden können. • Bei Gleichspannungen über 60V und Wechselspannungen über 30V Vorsicht walten lassen, da derartige Spannungen eine Stromschlaggefahr darstellen. PN 617701 November 1996 ©1996 Fluke Corporation. All rights reserved. Printed in Thailand.
- Seite 2 Symbole Zur Vermeidung elektrischer Schläge vor der Durchführung des Verfahrens die Testleitungen und alle Eingangssignale von den Meßgerätanschlüssen trennen. Das Meßgerät ist doppelt oder verstärkt isoliert. Bei der Wartung nur vorgeschriebene Ersatzteile verwenden. Den Stromleiter nach den Mittelmarkierungen der Transformatorklemme ausrichten. Eine Taste auf dem Meßgerät drücken.
- Seite 3 Wechselstrommessung 600A Richtig Falsch 200A I <200A cr05i.eps...
- Seite 4 Gleichstrommessung 200A I <200A cr06i.eps Zur größeren Meßgenauigkeit bei schwächerem Strom das Verfahren “Gleichstrom Null” verwenden.
- Seite 5 Gleichstrom Null 200A Kein Stromleiter in der Transformatorklemme cr07i.eps Spannungsmessung 600V Wechselstrom (AC) oder Gleichstrom (DC) wählen. Abzweigdose V <200V 200V cr08i.eps...
- Seite 6 Durchgangsprüfung und Widerstandsmesssung 200Ω cr09i.eps Die Anzeige sollte bei kurzgeschlossenen Leitungen ≤0,5Ω anzeigen. Anderenfalls prüfen, ob Leitungen lose sind, eine falsche Funktion eingestellt oder die Maximalhaltefunktion eingeschaltet ist. Sicherungspatrone 400A HOLD 200A 400A 200V 600V 600V ≤30Ω cr10.eps...
-
Seite 7: Austausch Der Batterie
Maximalhaltefunktion Hält den Höchstmeßwert bei Wechselstrom bzw. Gleichstrom mit positiver Polarität in der Anzeige fest. MAX Zum Verlassen der Maximalhaltefunktion Vor der Messung MAX drücken. cr11i.eps Bereitschaftsfunktion Zur Verlängerung der Batterielebensdauer schaltet sich das Gerät nach jeweils ca. 20 Minuten automatisch ab. Zur Betriebswiederaufnahme den Funktionsschalter auf OFF stellen, zwei Sekunden warten und die gewünschte Funktion einstellen. -
Seite 8: Technische Angaben
Technische Angaben Maximalspannung und -frequenz zwischen beliebigem Anschluß und Erde: 600V, 400 Hz Grundfrequenz Betriebstemperatur: -10°C bis +50°C Betriebshöhenlage: 2000m Lagerhöhenlage: 10000m Lagertemperatur: -20°C bis +60°C unbegrenzt Temperaturkoeffizient: 0,05 x (angegebene Genauigkeit)/°C (<18°C oder >28°C) Elektromagnetische Kompatibilität: HF-Feld ≤1,6 V/m, Gesamtgenauigkeit = angegebene Genauigkeit;... - Seite 9 Gehäuseschutz: IP 30 nach IEC 529 Maximalhaltefunktion: Genauigkeit: Den Wechsel- und Gleichstromangaben 10 Stellen hinzufügen; Erfassungszeit: 250 ms (WS); 10 ms (GS) Durchgangsalarm: ein bei ≤30Ω, aus bei ≥70Ω Effektive Übergangszeit: Der Effektivumwandler braucht eine längere Übergangszeit bei Anzeigen <100. Die Anzeige kann ohne Spannungs- und Stromeingänge maximal 5 Stellen anzeigen.
- Seite 10 Funktion Bereich Genauigkeit* 1000A 0-600A, 1,9% Meßw + 4 Stellen 1000A 600-1000A, 3% Meßw + 3 Stellen 200A 0-200A, 1,9% Meßw + 7 Stellen 600V 1,0% Meßw + 3 Stellen 200V 600A 10-600A, 2% Meßw + 3 Stellen 200A 0,5-200A, 2% Meßw + 5 Stellen (45-400 Hz) 600V 1,5% Meßw + 3 Stellen...
- Seite 11 Reinigungsmittel abwischen. Keine Scheuer- oder Lösungsmittel verwenden! Zur Bestellung von Wartungsinformationen (Best.-Nr. 200409) oder Ersatzteilen bitte 1-800-526-4731 (U.S.A. und Kanada) anrufen. In anderen Ländern bitte das nächste Fluke Servicezentrum benachrichtigen. Eingeschlossenes Zubehör: Testleitungen TL75 Tragetasche C36 Zusätzlich bestellbares: Satz der Industrietestleitungen TL20 Krokodilklemmen AC70A Unterstützung von Fluke...
- Seite 12 BEFRISTETE GARANTIEBESTIMMUNGEN UND HAFTUNGSBESCHRÄNKUNG Für jedes Produkt, das Fluke herstellt, leistet Fluke eine Garantie für einwandfreie Material- qualität und fehlerfreie Ausführung unter normalen Betriebs- und Wartungsbedingungen. Der Garantiezeitraum gilt für ein Jahr und beginnt mit dem Lieferdatum. Die Garantiebestim- mungen für Ersatzteile, Instandsetzungs- und Wartungsarbeiten gelten für einen Zeitraum von 90 Tagen.
