BESCHRÄNKTE GARANTIE & HAFTUNGSBESCHRÄNKUNG Fluke gewährleistet, dass dieses Produkt für die Dauer von drei Jahren ab dem Kaufdatum frei von Material- und Fertigungsdefekten sein wird.Diese Garantie erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Fahrlässigkeit, Mißbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Bedienung.
Inhaltsverzeichnis Überschrift Seite Einführung ........................1 Kontaktaufnahme mit Fluke.................... 1 Sicherheitsinformationen....................2 Funktionen ........................5 Verwendung des Messgeräts ..................8 Messen von Wechselstromstärke oder Gleichstromstärke........8 Messen von Einschaltstrom..................9 Messung von Wechsel- und Gleichspannung (nur 355) ..........10 Kontinuitätsprüfung (nur 355) ..................12 Messen von Widerstand (nur 355)................
Seite 5
Tabellen Tabelle Überschrift Seite Erklärung der Symbole ......................4 Funktionen und Tasten......................5 Drehschalterpositionen......................6...
Seite 7
Abbildungsverzeichnis Abbildung Überschrift Seite Feature Locations........................5 Anzeige ..........................7 Anschließen des Messgeräts ....................8 Messen von Einschaltstrom....................9 Wechselspannungsmessung....................10 Gleichspannungsmessung ....................11 Messen von Kontinuität ......................12 Messen von Widerstand ......................13...

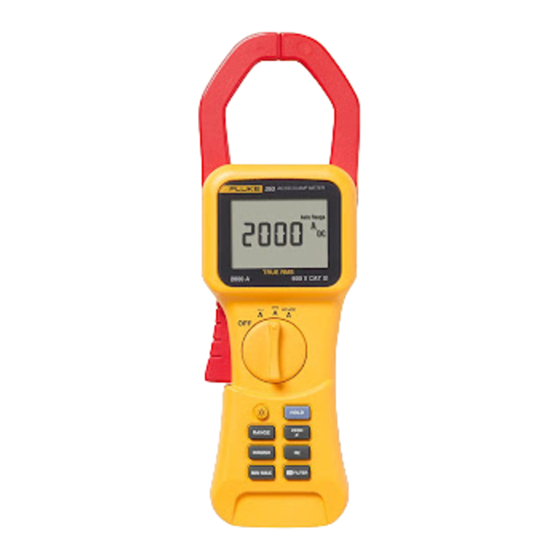

Clamp Meter Einführung Kontaktaufnahme mit Fluke Fluke 353 und 355 sind handgehaltene batteriebetriebene Kontaktnummern für Fluke: Zangenmessgeräte (hiernach „Messgerät“). Beide USA: 1-888-99-FLUKE (1-888-993-5853) Messgeräte messen Wechselstrom- und Gleichstrom- Kanada: 1-800-36-FLUKE (1-800-363-5853) Echteffektivwert, Einschaltstrom und Frequenz. Das 355 Europa: +31 402-675-200 misst darüber hinaus Wechselstrom- und Gleichstrom-...
353/355 Bedienungshandbuch • Bei Arbeiten im Bereich von unisolierten Sicherheitsinformationen Leitern und Stromschienen extreme Vorsicht walten lassen. Berührung mit XWWarnungen: Bitte zuerst lesen dem Leiter kann Stromschlag Zur Vermeidung von Stromschlag oder verursachen. • Das Messgerät nicht vor dem Griffschutz Verletzungen folgende Vorschriften einhalten: •...
Seite 11
Clamp Meter Sicherheitsinformationen • • Die für die vorzunehmenden Messungen Zur Vermeidung falscher Ablesungen, die entsprechenden Anschlüsse, Funktionen zu Stromschlag und Verletzungen führen und Bereiche verwenden. können, die Batterien ersetzen, sobald • Das Messgerät nicht in Umgebungen mit die Anzeige für schwache Batterie ( explosiven Gasen, Dampf oder Staub eingeblendet wird.
Seite 12
Wechselstrom (Alternating Current, AC) Gleichstrom (Direct Current, DC) Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen. Für Informationen über Recycling die Website von Fluke besuchen. Entspricht den Anforderungen der Europäischen Union und der Europäischen Freihandelsgesellschaft. Übereinstimmung mit den relevanten australischen Normen N10140 Ausrüstung ist so konzipiert, dass sie Schutz gegen impulsförmige Störsignale in fest installierten Anlagen...
Clamp Meter Funktionen Tabelle 2. Funktionen und Tasten Funktionen Siehe Abbildung 1 und Tabellen 2 und 3 für eine Liste Beschreibung von Funktionen. Stromzange Drehschalter für Funktionen Hold-Taste - Friert den Messwert auf der Anzeige ein und gibt den Messwert wieder frei, wenn die Taste ein zweites Mal gedrückt wird.
Seite 14
353/355 Bedienungshandbuch Tabelle 1. Funktionen und Tasten (Fortsetzung) Tabelle 3. Drehschalterpositionen Beschreibung Drehschalterpositionen 353/355 Range-Taste - Drücken, um den Bereich zu Position Funktion Position Funktion ändern bzw. automatische Bereichswahl Messgerät ist Wechselstrom auszuschalten. ausgeschaltet Hintergrundbeleuchtung - Schaltet die Kombiniert ac + Hintergrundbeleuchtung ein bzw.
Seite 15
Clamp Meter Funktionen Tabelle 4. Anzeige Anzeige Erklärung Abbildung 2 und Tabelle 4 erklären die Anzeige. Zero-Modus ist aktiv. Tiefpassfilter ist aktiv. Hold-Modus ist aktiv. Min-Max-Modus ist aktiv. Min-, Max-, Avg- oder Live-Modi. Live-Modus ist aktiv mit Min-Max-Modus, bestimmt den MAXMINAVGLIVE Echtzeitmesswert.
353/355 Bedienungshandbuch XW Warnung Verwendung des Messgeräts Um Stromschlag bzw. Verletzung zu XW Warnung vermeiden, wenn Strom in entgegengesetzten Zur Vermeidung von Stromschlag oder Richtungen fließt, jeweils nur EINEN Leiter in Verletzungen folgende Vorschriften die Klemme einführen. Wenn Strom in der einhalten: •...
Clamp Meter Verwendung des Messgeräts Messen von Einschaltstrom Einschaltstrom ist Stoßstrom, der auftritt, wenn ein elektrisches Gerät eingeschaltet wird. Sobald das Gerät seinen normalen Betriebszustand erreicht hat, stabilisiert sich der Strom. Siehe Abbildung 4. Erzielen des Einschaltstrom-Messwerts: Bei ausgeschaltetem System den Quellendraht in die Messgerätbacken einführen.
353/355 Bedienungshandbuch Messung von Wechsel- und Gleichspannung (nur 355) Messen von Wechsel- oder Gleichspannung: Den Drehschalter auf W, V oder X drehen. Die schwarze Messleitung am Anschluss COM und die rote Messleitung am Anschluss V anschließen. AC/DC CLAMP METER Vor dem Anlegen der Messfühler an die Messpunkte, Auto Range jegliche erforderliche Klemmen an den Messfühlern...
Seite 19
Clamp Meter Verwendung des Messgeräts AC/DC CLAMP METER Auto Range TRUE RMS 2000 A 600 V CAT AC+DC AC+DC AC+DC HOLD ZERO RANGE INRUSH MIN MAX FILTER 600 V CAT 1000 V CAT fbq06.eps Abbildung 6. Gleichspannungsmessung...
353/355 Bedienungshandbuch Kontinuitätsprüfung (nur 355) XW Warnung Um beim Prüfen von Kontinuität in einem Stromkreis Stromschlag zu vermeiden, AC/DC CLAMP METER AC/DC CLAMP METER Auto Range Auto Range sicherstellen, dass der Strom des Stromkreises ausgeschaltet ist und alle TRUE RMS...
Clamp Meter Verwendung des Messgeräts Messen von Widerstand (nur 355) XW Warnung Um beim Messen von Widerstand in einem Stromkreis Stromschlag bzw. Verletzung zu vermeiden, sicherstellen, dass der Strom des Stromkreises ausgeschaltet ist und alle AC/DC CLAMP METER Kondensatoren entladen sind. Auto Range Messen von Widerstand: Den Drehknopf auf e drehen.
353/355 Bedienungshandbuch Reinigung des Messgeräts Wartung XW Warnung W Vorsicht Zur Vermeidung von Schäden am Messgerät Zur Vermeidung von Stromschlag oder keine Scheuermittel oder Lösungsmittel Verletzungen folgende Vorschriften verwenden. einhalten: • Reparatur- bzw. Service-Aspekte, die Das Messgerät periodisch mit einem feuchten diesem Handbuch nicht abgedeckt sind, Tuch abwischen.
Clamp Meter Kundenseitig auswechselbare Teile Kundenseitig auswechselbare Teile Weitere Informationen siehe Kontaktaufnahme mit Fluke. • • C43 Tragetasche TP2 Messfühler • • TL224 1,5 m Messleitungen (Silikongummi) AC285 Krokodilklemmen Spezifikationen Elektrische Spezifikationen Stromstärkemessung 10 Hz bis 100 Hz Auslösepegel Auslösepegel Auslösepegel für...
Seite 24
353/355 Bedienungshandbuch Spannungsmessung (nur 355) 10 Hz bis 100 Hz Die 600-V- und 1000-V-Bereiche haben eine 10 % Überschreitung bis 660 V bzw. 1100 V. Auslösepegel für Hz Auslösepegel für Hz Bereich Auflösung Genauigkeit Filter AUS Filter EIN 1 mV...
Clamp Meter Spezifikationen Kontinuitätspiepton (nur 355) Allgemeine Spezifikationen Ein bei ≤ 30 Ω Batterien: 6-1,5 V AA NEDA 15 A oder IEC LR6 Aus bei ≥ 100 Ω Messleitungen: Nennspannung bis 1000 V Gewicht: 0,814 kg Frequenzmessung Backengröße: 58 mm Messbereich 5,0 Hz bis 1 kHz Abmessungen (L x B x T): 300 mm x 98 mm x 52 mm...
353/355 Bedienungshandbuch Normen und Zulassungen Umgebungsspezifikationen 0 °C bis +50 °C Design Betriebstemperatur EN61010-032 CAT IV 600 V, Standards und -20 °C bis +60 °C Lagerungstemperatur IEC/EN 61326-1:1997 Konformität Betriebsfeuchtigkeit 0 % bis 95 % P, ), ;, ~ (nicht kondensierend) Zulassungen Betriebshöhenlage...
