Direkte Ethernet-Kommunikation
Verbinden Sie den Imager über das mitgelieferte USB-Anschlusskabel mit der TIM NetBox. Verbinden Sie
Ihren PC mit einem Ethernetkabel mit der TIM NetBox. Schließen Sie nun das mitgelieferte Netzteil an die
TIM NetBox und an das Stromnetz an. Die TIM NetBox fährt jetzt das System hoch und ist nach
ca. 2 - 3 Minuten einsatzbereit.
Dies können Sie anhand der LEDs kontrollieren. Bei ordnungsgemäßer Funktion sollten jetzt L1 und L5
leuchten.

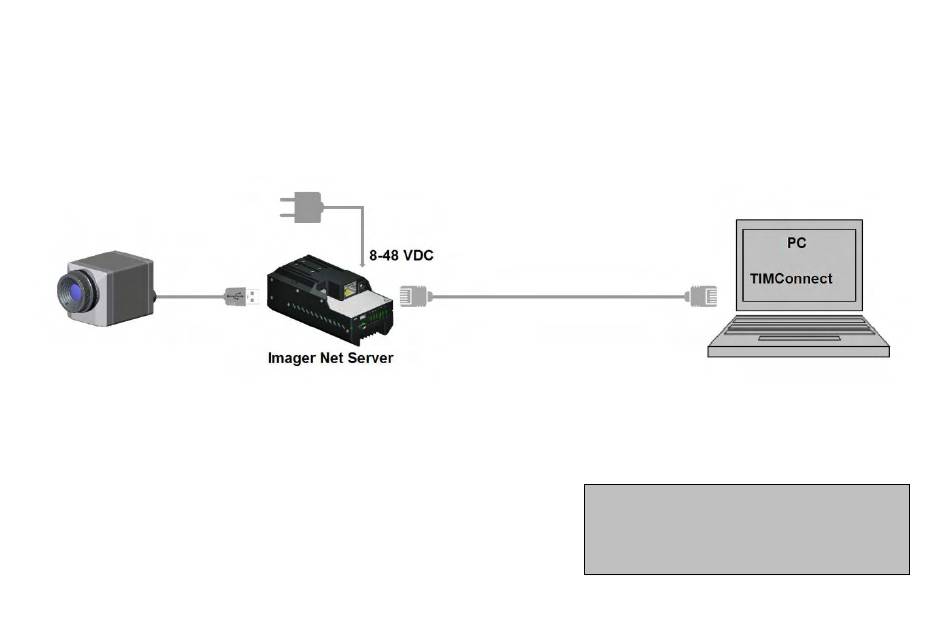

Ethernet-Direktanschluss (Punkt-zu-Punkt-Verbindung)/ TIM NetBox über Netzteil versorgt
Bei Verwendung eines PoE-Injektors wird das Netzteil für die TIM NetBox nicht benötigt. Schließen Sie in
diesem Fall den PoE-Injektor wie unten abgebildet an. Bei ordnungsgemäßer Funktion sollten jetzt L1, L2
und L5 leuchten. (Siehe Tabelle: Status-LEDs auf Seite 10)
thermoIMAGER TIM NetBox
Die verwendeten Ethernetkabel
sollten mindestens der Kategorie 5
(Cat-5 gemäß ISO/IEC 11801)
entsprechen.
23
