4 Verdrahtung
#
28
4.2

Anschluss der Messeinheit

4.2.1

Anschluss Messumformer

Warnung!
• Keine anderen Netzadapter verwenden; dies könnte zu Unfällen oder zur Beschädi-
gung des Geräts führen.
• Typenschildangaben auf dem Netzgerät mit ortsüblicher Versorgungsspannung und
-frequenz vergleichen. Ferner sind die national gültigen Installationsvorschriften zu
beachten.
Stromversorgung über Netzadapter

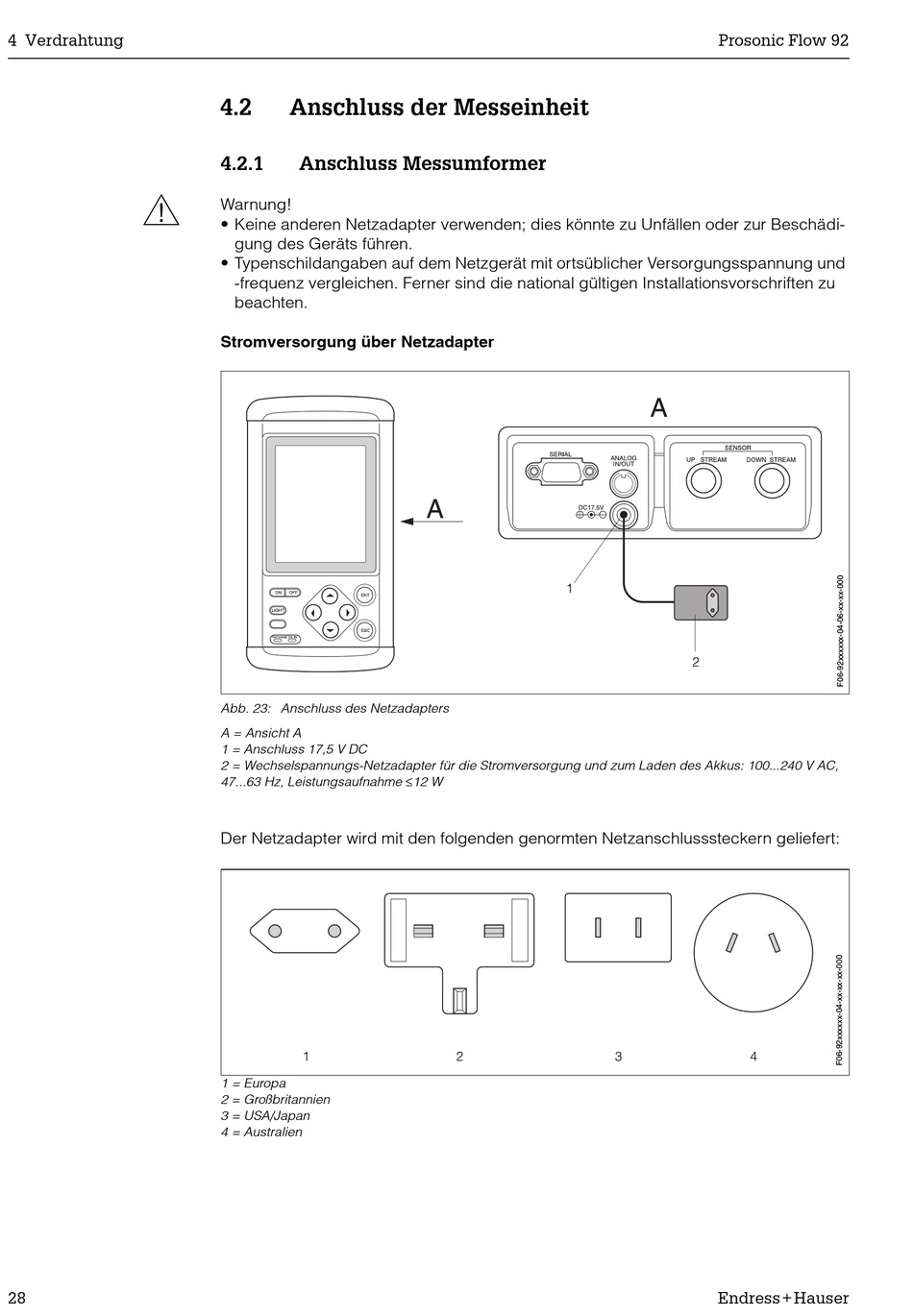

Abb. 23: Anschluss des Netzadapters
A = Ansicht A
1 = Anschluss 17,5 V DC
2 = Wechselspannungs-Netzadapter für die Stromversorgung und zum Laden des Akkus: 100...240 V AC,
47...63 Hz, Leistungsaufnahme ≤ 12 W
Der Netzadapter wird mit den folgenden genormten Netzanschlusssteckern geliefert:
1 = Europa
2 = Großbritannien
3 = USA/Japan
4 = Australien
