4 Verdrahtung
32
4.2.4
Kabelanschluss
Stromversorgungsanschluss
• Standard-Netzanschlussadapter (1)
Signal-Anschlusskabel (Eingang/Ausgang)
• PS/2-Stecker, 4-polig (2)
Sensor-Anschlusskabel (stromaufwärts/stromabwärts):
• BNC-Anschlusskabel (3)

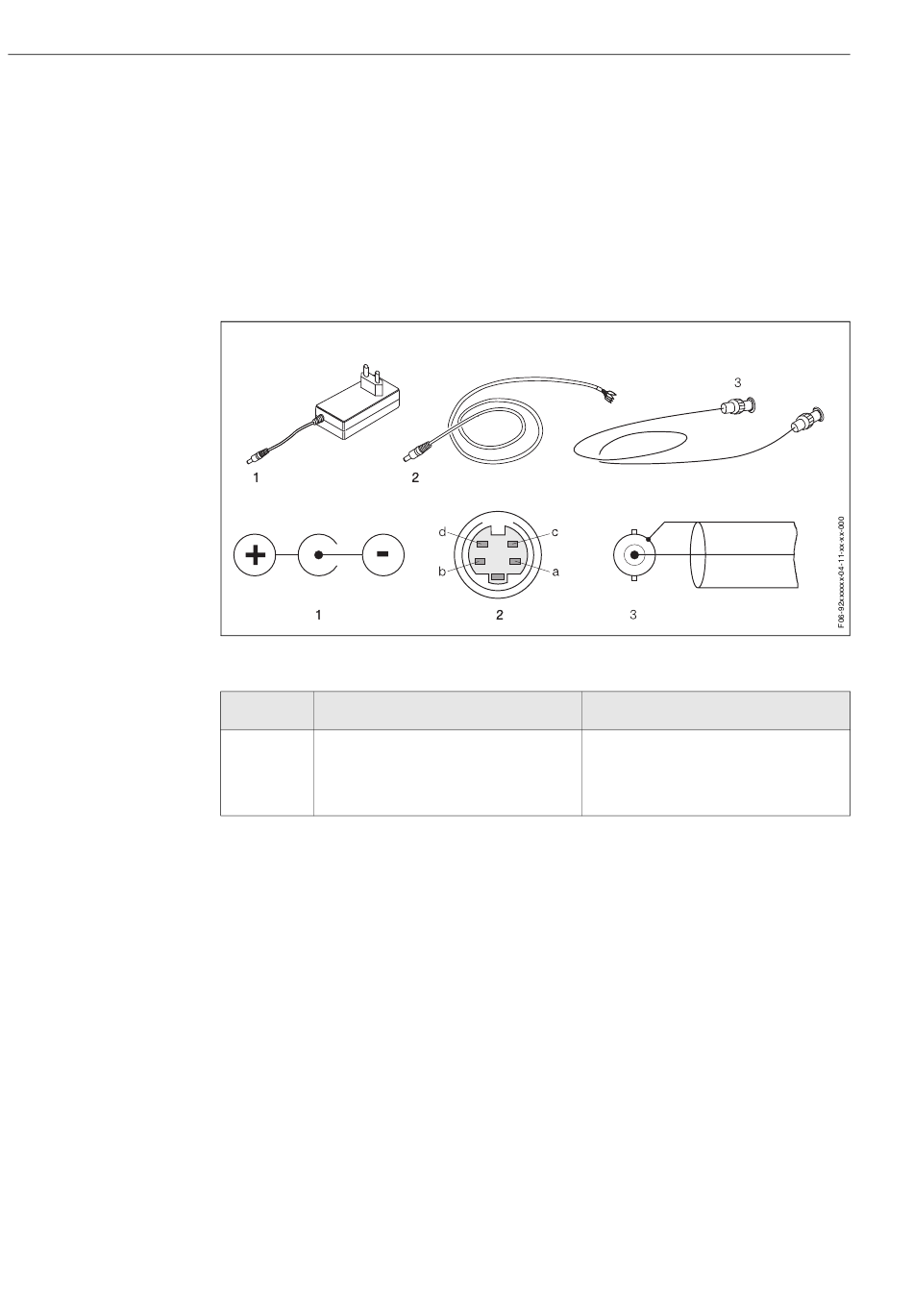

Abb. 28: Kabelanschlüsse am Messumformer
Pin
a
b
c
d
Belegung
Analogeingang +
Analogausgang -
Analogeingang -
Analogausgang +
Prosonic Flow 92
Farbe
schwarz
rot
weiß
blau
Endress+Hauser
