Prosonic Flow 92
Endress+Hauser
Für Sensoren P - DN 50...300
1. Schieben Sie einen der mitgelieferten Gewindebolzen auf das Spannband (oder
beide Gewindebolzen bei der Schallgeschwindigkeitsmessung).
2. Führen Sie das Spannband verdrehungsfrei um das Rohr und das Spannbandende
durch den Spannbandverschluss (beachten Sie, dass die Schraube ausgeklappt
sein muss).
3. Von Hand das Spannband so fest wie möglich straffen.
4. Schraube einklappen und mit einem Schraubendreher das Spannband unverrück-
bar festziehen.
5. Falls gewünscht, das Spannband anschließend auf die gewünschte Länge kürzen.
"
Achtung!
Verletzungsgefahr! Vermeiden Sie beim Kürzen des Spannbandes scharfe Kanten.

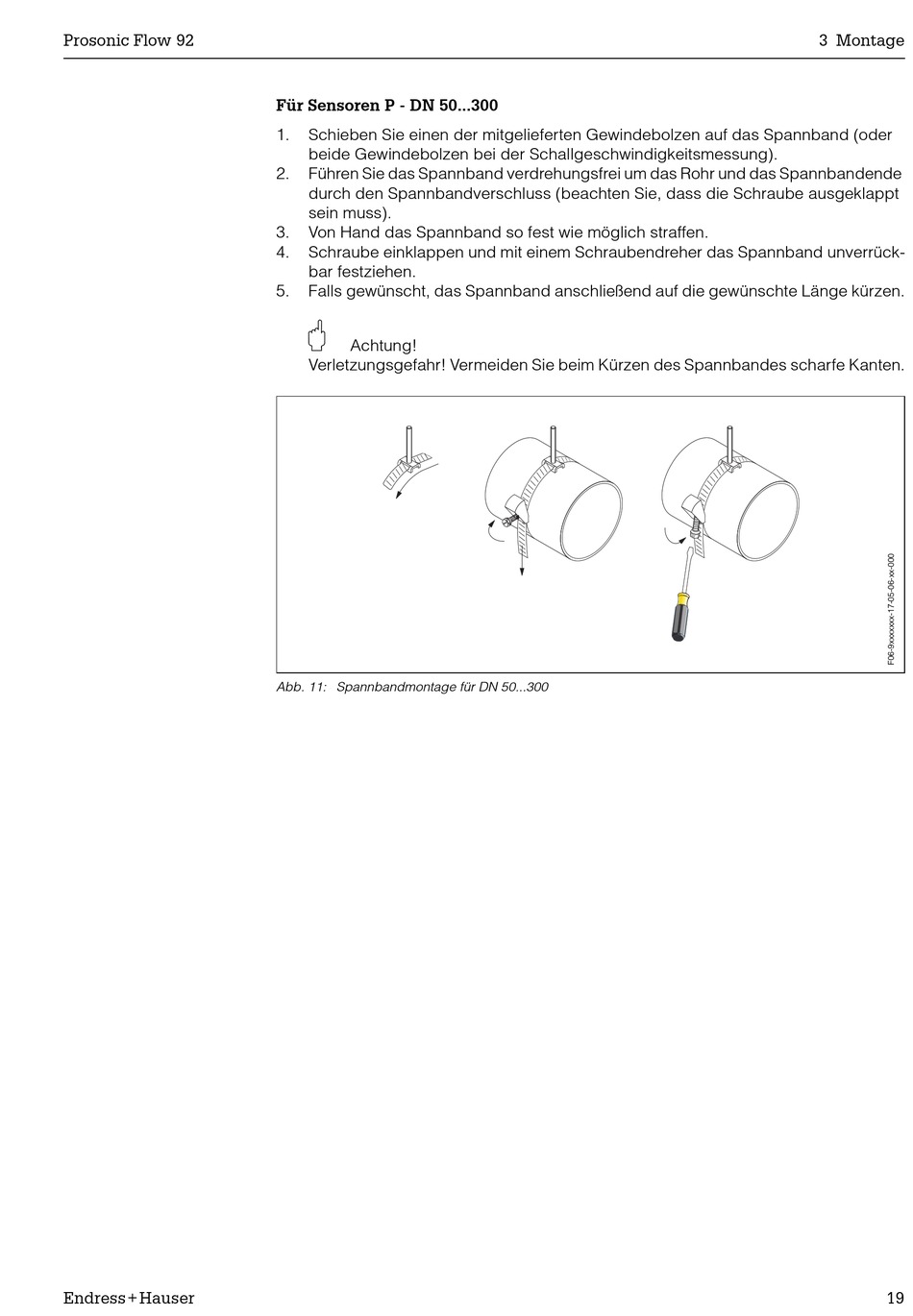

Abb. 11: Spannbandmontage für DN 50...300
3 Montage
19
