3 Montage
20
3.3.2

Installation der Sensoren Prosonic Flow W, P

Ausführung mit 1 Traverse
1. Befestigen Sie ein Spannband für kleine oder große Nennweiten an, wie auf
Seite 17 und Seite 18 beschrieben.
Zweites Spannband (Gewindebolzen auf gegenüberliegenden Seite) montieren.
Das zweite Spannband muss noch verschiebbar sein.
Zwischenschritt
Die Ermittlung der Schnurlänge erfolgt über das Menü "Messstellen-Einstellung"
(siehe Seite 42, 68).
2. Geben Sie die Schnurlänge für beide Schnurhälften ein.

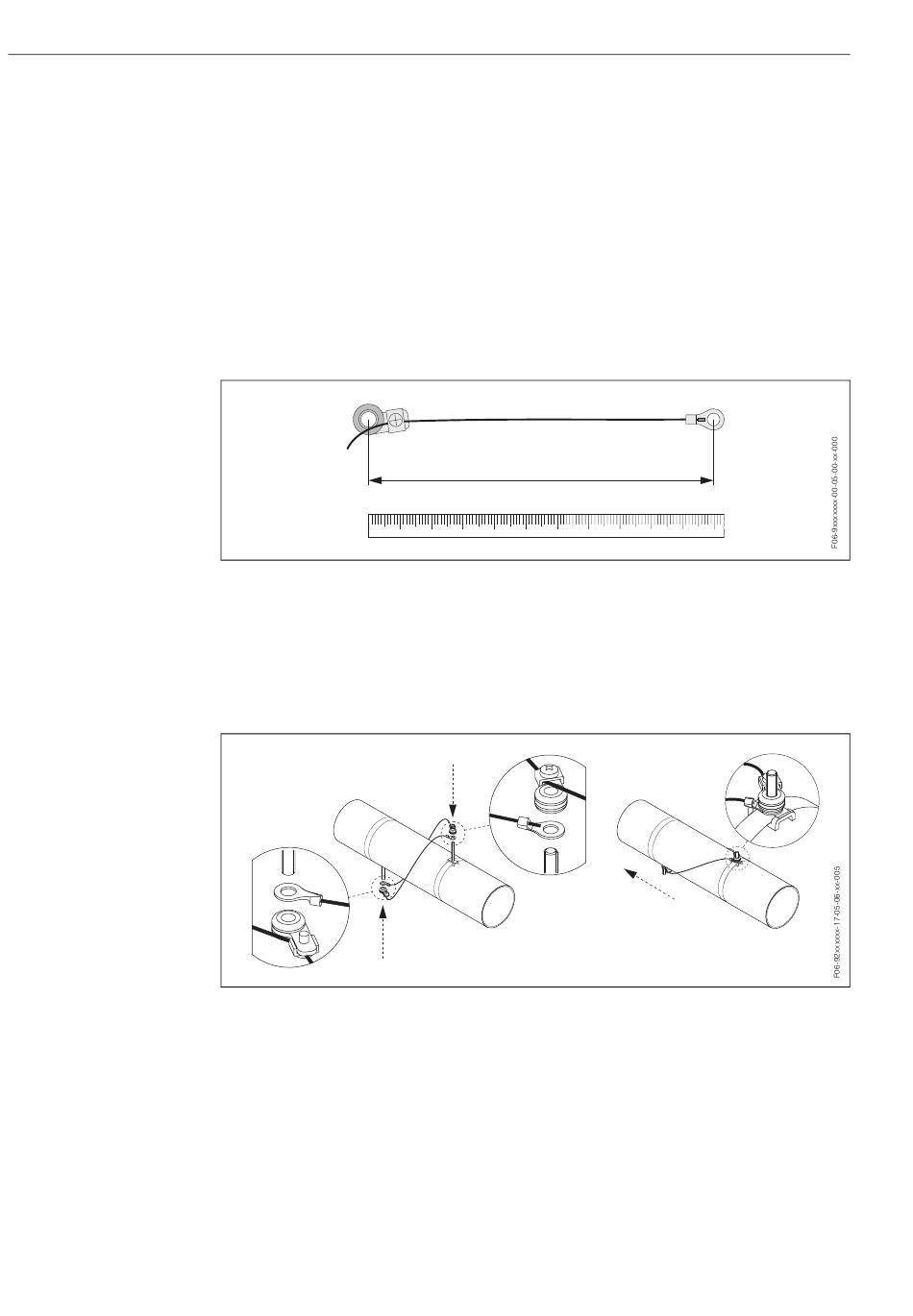

Abb. 12: Markieren der ermittelten Schnurlänge an der Schnurmessvorrichtung (SL = Schnurlänge)
3. Kabelschuh und Fixierteil über den ersten Gewindebolzen stülpen. Je eine Schnur
auf einer Seite des Rohres herumführen. Kabelschuh und Fixierteil über den zwei-
ten Gewindebolzen stülpen. Ziehen Sie an dem Gewindebolzen mit dem Spann-
band, bis beide Schüre gleich lang sind. Spannband fest montieren. Kreuzschlitz-
schrauben der Fixierteile lösen. Nehmen Sie die Schnüre ab.
Abb. 13: Verwendung der Schnurmessvorrichtung zur Positionierung der Gewindebolzen
SL
1 2 3 4 5 6
Prosonic Flow 92
7 8 9 10 11
