3 Montage
22
Ausführung: 2 oder 4 Traversen
1. Fixieren Sie ein Spannband, wie auf Seite 17 beschrieben.
Zweites Spannband noch nicht fest montieren. Das zweite Spannband muss noch
entlang des Rohres verschiebbar sein.
2. Ermitteln Sie mit dem Menü "Messstellen-Einstellung" (siehe Seite 42, 68) die für
den betreffenden Anwendungsfall geeigneten Distanzlöcher (Sensorabstand) an
der Montageschiene (ein Buchstabe zwischen A...K für Sensor 1 und eine Zahl zwi-
schen 10 und 76 für Sensor 2).
3. Setzen Sie die Montageschiene auf die Gewindebolzen und ziehen Sie anschlie-
ßend das zweite Spannband fest. Entfernen Sie die Montageschiene.

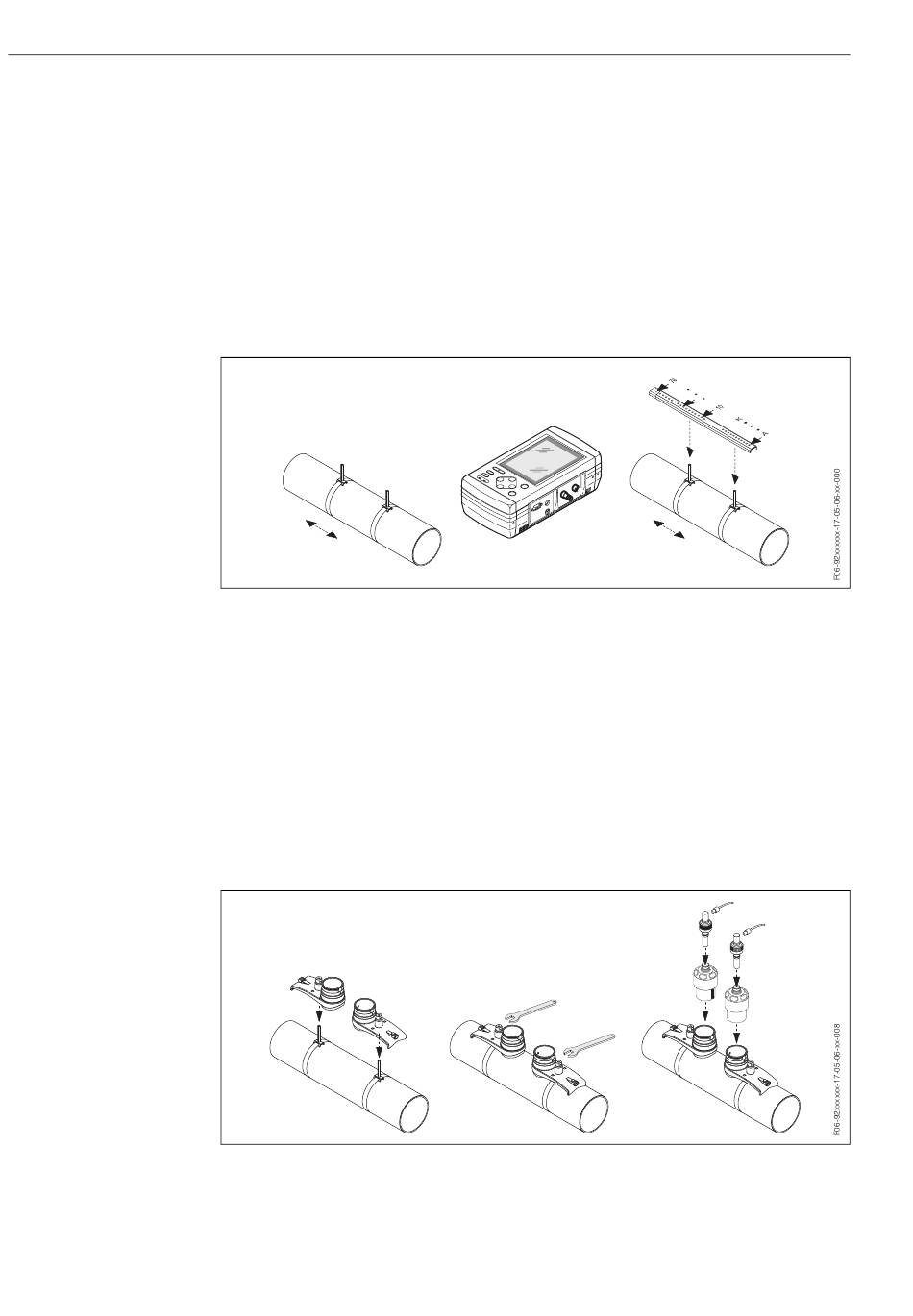

Abb. 16: Installationsschritte 1 bis 3, Messsensoren Prosonic Flow W, Ausführung mit 2 oder 4 Traversen
4. Führen Sie die Sensorhalter über die Gewindebolzen auf das Rohr. Ziehen Sie die
Fixiermuttern mit einem Schraubenschlüssel (AF 13) fest.
5. Bestreichen Sie die Kontaktfläche der Sensoren mit einer gleichmäßigen, ca. 1 mm
dicken Schicht des Koppelmediums (vom Zentrum bis zur Nut,) siehe Seite 45.
Anschließend führen Sie die Sensoren sorgfältig in die Sensorhalterung ein. Schie-
ben Sie den Sensordeckel auf die Sensorhalterung, bis er hörbar einrastet. Achten
Sie darauf, dass die auf Sensorgehäuse und Sensorhalter angebrachten Pfeilmar-
▲ ▼
kierungen ( / "close") aufeinander zeigen. Setzen Sie anschließend den Adap-
terstekker des Sensorkabels in die vorgesehene Öffnung ein und ziehen Sie den
Stecker von Hand bis zum Anschlag fest. Verbinden Sie die BNC-Sensorkabel mit
den Adaptersteckern.
Abb. 17: Installationsschritte 4 bis 5, Messsensoren Prosonic Flow W, Ausführung mit 2 oder 4 Traversen
6. Zur Demontage der Sensoren gehen Sie in umgekehrter Reihenfolge vor.
