Endress+Hauser prosonic flow 92 Bedienungsanleitung Seite 21

Prosonic Flow 92
Endress+Hauser
4. Setzen Sie beide Sensorhalter auf die Gewindebolzen am Rohr auf und ziehen Sie
die Fixiermuttern mit einem Schraubenschlüssel (AF 13) fest.

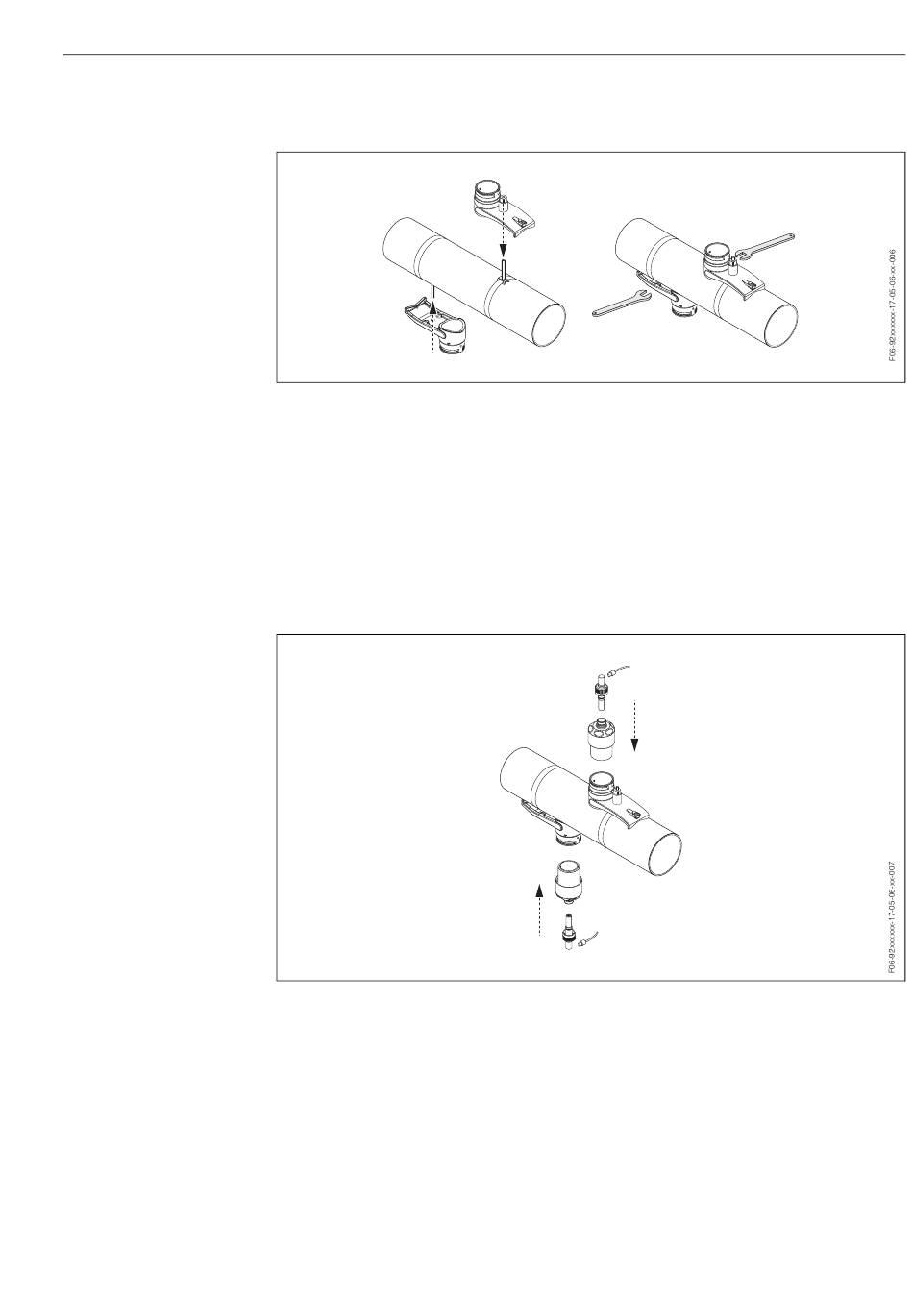

Abb. 14: Installation der Sensorhalter
5. Bestreichen Sie die Kontaktfläche der Sensoren mit einer gleichmäßigen, ca. 1 mm
dicken Schicht des Koppelmediums (vom Zentrum bis zur Nut,) siehe Seite 45.
Führen Sie anschließend die Sensoren sorgfältig in die Sensorhalterungen ein.
Schieben Sie den Sensordeckel auf die Sensorhalterung, bis er hörbar einrastet.
Achten Sie darauf, dass die auf Sensorgehäuse und Sensorhalter angebrachten
Pfeilmarkierungen (
Adapterstecker des Sensorkabels in die vorgesehene Öffnung ein und ziehen Sie
den Stecker von Hand bis zum Anschlag fest. Verbinden Sie die BNC-Sensorkabel
mit den Adaptersteckern.
Abb. 15: Installation der Sensoren und der Sensoranschlüsse.
6. Zur Demontage der Sensoren gehen Sie in umgekehrter Reihenfolge vor.
▲ / ▼ "close") aufeinander zeigen. Setzen Sie anschließend den
3 Montage
21
