5 Bedienung; Anzeige - Endress+Hauser prosonic flow 92 Bedienungsanleitung

Prosonic Flow 92
Endress+Hauser
5 Bedienung
5.1

Anzeige

Mit der Vor-Ort-Anzeige können Sie alle wichtigen Parameter direkt an der Messstelle
ablesen und das Gerät mit dem Menü "Messstellen-Einstellung" oder der Funktions-
matrix konfigurieren.
Das Anzeigefeld besteht aus einer Vollgrafikanzeige, auf der in numerischer Form
Messwerte, Statusgrößen usw. oder Messwerte in Form von Kurven dargestellt werden
können.

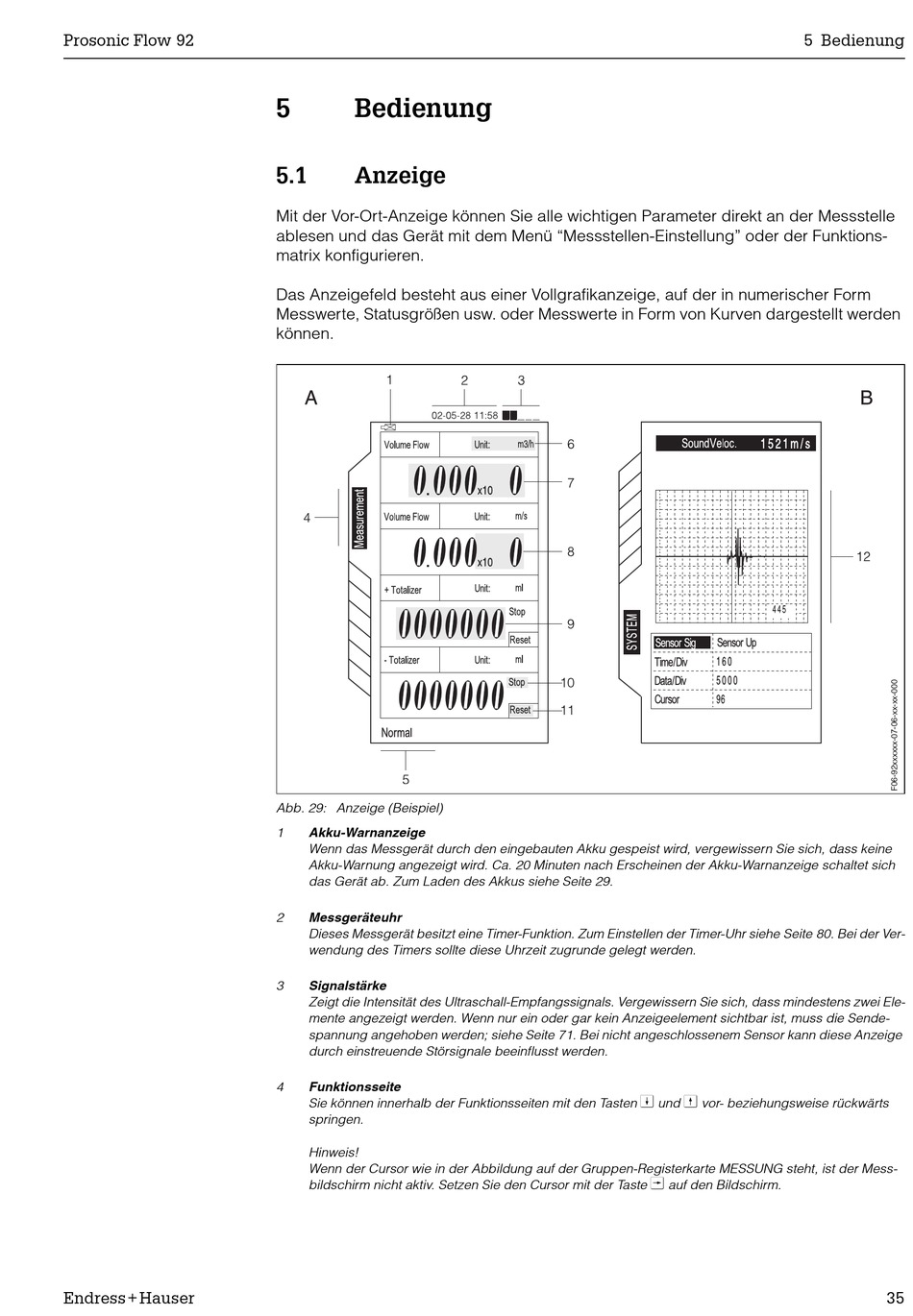

Abb. 29: Anzeige (Beispiel)
1 Akku-Warnanzeige
Wenn das Messgerät durch den eingebauten Akku gespeist wird, vergewissern Sie sich, dass keine
Akku-Warnung angezeigt wird. Ca. 20 Minuten nach Erscheinen der Akku-Warnanzeige schaltet sich
das Gerät ab. Zum Laden des Akkus siehe Seite 29.
2 Messgeräteuhr
Dieses Messgerät besitzt eine Timer-Funktion. Zum Einstellen der Timer-Uhr siehe Seite 80. Bei der Ver-
wendung des Timers sollte diese Uhrzeit zugrunde gelegt werden.
3 Signalstärke
Zeigt die Intensität des Ultraschall-Empfangssignals. Vergewissern Sie sich, dass mindestens zwei Ele-
mente angezeigt werden. Wenn nur ein oder gar kein Anzeigeelement sichtbar ist, muss die Sende-
spannung angehoben werden; siehe Seite 71. Bei nicht angeschlossenem Sensor kann diese Anzeige
durch einstreuende Störsignale beeinflusst werden.
4 Funktionsseite
Sie können innerhalb der Funktionsseiten mit den Tasten
springen.
Hinweis!
Wenn der Cursor wie in der Abbildung auf der Gruppen-Registerkarte MESSUNG steht, ist der Mess-
bildschirm nicht aktiv. Setzen Sie den Cursor mit der Taste

5 Bedienung

W V
und vor- beziehungsweise rückwärts
T
auf den Bildschirm.
