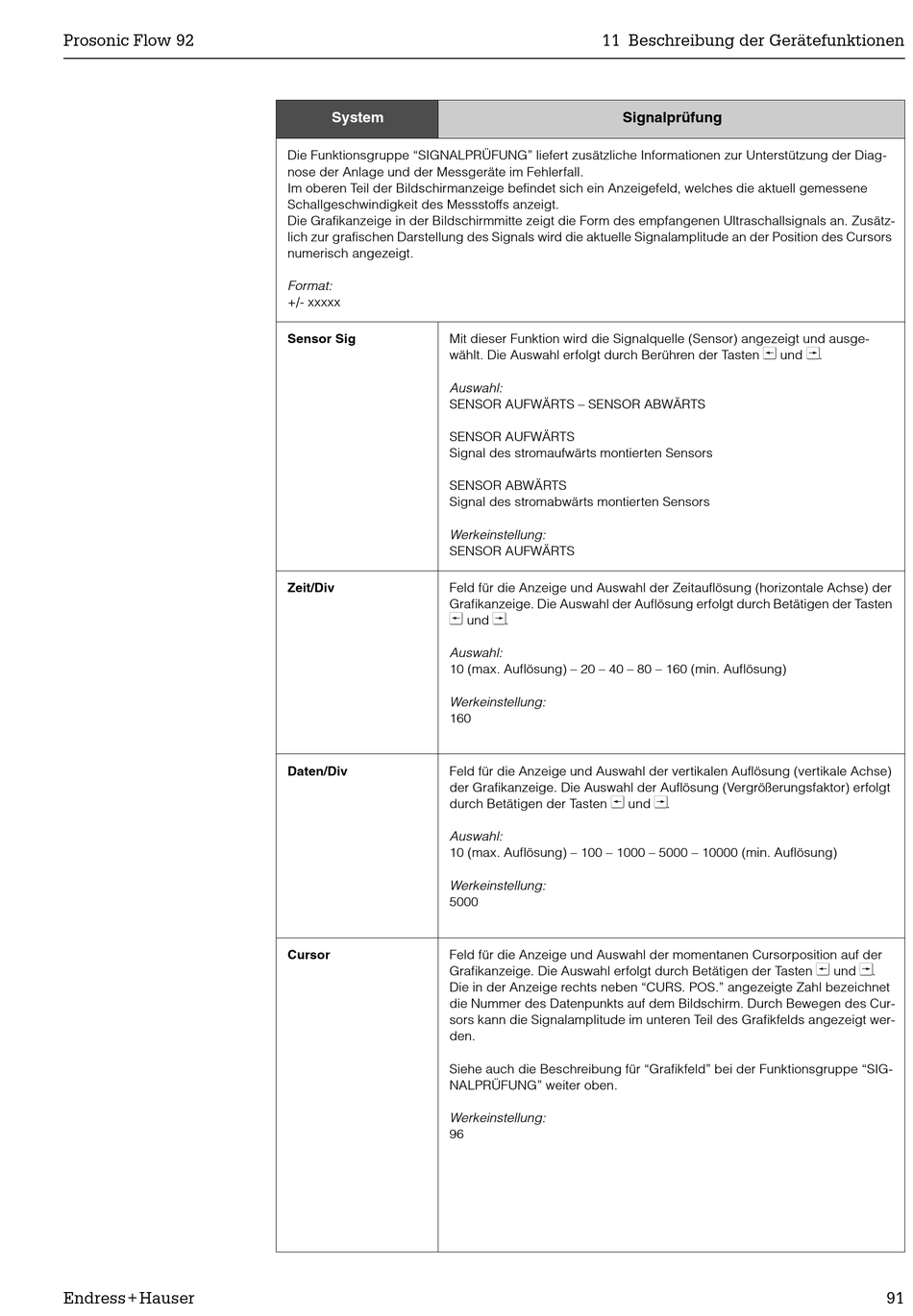

Prosonic Flow 92
Endress+Hauser
System
Die Funktionsgruppe "SIGNALPRÜFUNG" liefert zusätzliche Informationen zur Unterstützung der Diag-
nose der Anlage und der Messgeräte im Fehlerfall.
Im oberen Teil der Bildschirmanzeige befindet sich ein Anzeigefeld, welches die aktuell gemessene
Schallgeschwindigkeit des Messstoffs anzeigt.
Die Grafikanzeige in der Bildschirmmitte zeigt die Form des empfangenen Ultraschallsignals an. Zusätz-
lich zur grafischen Darstellung des Signals wird die aktuelle Signalamplitude an der Position des Cursors
numerisch angezeigt.
Format:
+/- xxxxx
Sensor Sig Mit dieser Funktion wird die Signalquelle (Sensor) angezeigt und ausge-
wählt. Die Auswahl erfolgt durch Berühren der Tasten
Auswahl:
SENSOR AUFWÄRTS – SENSOR ABWÄRTS
SENSOR AUFWÄRTS
Signal des stromaufwärts montierten Sensors
SENSOR ABWÄRTS
Signal des stromabwärts montierten Sensors
Werkeinstellung:
SENSOR AUFWÄRTS
Zeit/Div Feld für die Anzeige und Auswahl der Zeitauflösung (horizontale Achse) der
Grafikanzeige. Die Auswahl der Auflösung erfolgt durch Betätigen der Tasten
U
Auswahl:
10 (max. Auflösung) – 20 – 40 – 80 – 160 (min. Auflösung)
Werkeinstellung:
160
Daten/Div Feld für die Anzeige und Auswahl der vertikalen Auflösung (vertikale Achse)
der Grafikanzeige. Die Auswahl der Auflösung (Vergrößerungsfaktor) erfolgt
durch Betätigen der Tasten
Auswahl:
10 (max. Auflösung) – 100 – 1000 – 5000 – 10000 (min. Auflösung)
Werkeinstellung:
5000
Cursor Feld für die Anzeige und Auswahl der momentanen Cursorposition auf der
Grafikanzeige. Die Auswahl erfolgt durch Betätigen der Tasten
Die in der Anzeige rechts neben "CURS. POS." angezeigte Zahl bezeichnet
die Nummer des Datenpunkts auf dem Bildschirm. Durch Bewegen des Cur-
sors kann die Signalamplitude im unteren Teil des Grafikfelds angezeigt wer-
den.
Siehe auch die Beschreibung für "Grafikfeld" bei der Funktionsgruppe "SIG-
NALPRÜFUNG" weiter oben.
Werkeinstellung:
96
11 Beschreibung der Gerätefunktionen
Signalprüfung
T
und .
U
und
U T
und .
T
.
U T
und .
