3 Montage
14
3.2

Einbaubedingungen

3.2.1 Einbaumaße
Abmessungen und Anschlusslängen von Messsensoren und des Messumformers fin-
den Sie auf Seite 61 ff.
3.2.2

Einbauort

Eine richtige Messung ist nur bei gefüllter Rohrleitung möglich. Vermeiden Sie deshalb
folgende Einbauorte in der Rohrleitung:
• Keine Installation am höchsten Punkt der Leitung. Gefahr von Luftansammlungen!
• Keine Installation unmittelbar vor einem freiem Rohrauslauf in einer Fallleitung.

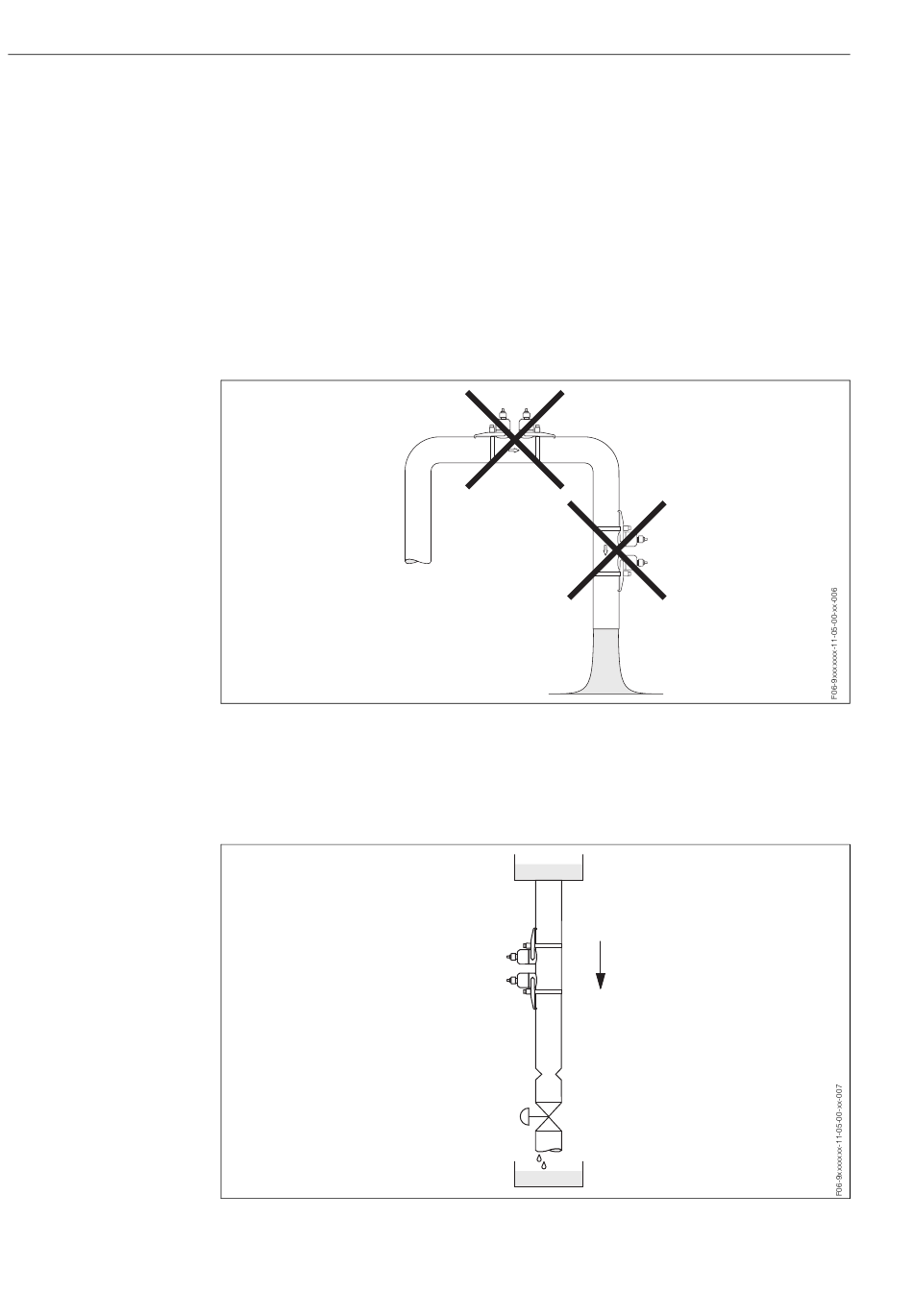

Abb. 4: Einbauort
Fallleitungen
Der nachfolgende Installationsvorschlag ermöglicht dennoch den Einbau in eine offene
Fallleitung. Rohrverengungen oder die Verwendung einer Blende mit kleinerem Quer-
schnitt als die Nennweite verhindern das Leerlaufen des Rohres während der Messung.
Abb. 5: Einbau in eine Fallleitung
1 = Vorratstank, 2 = Messsensoren, 3 = Blende, Rohrverengung, 4 = Ventil, 5 = Abfüllbehälter
1
2
3
4
5
