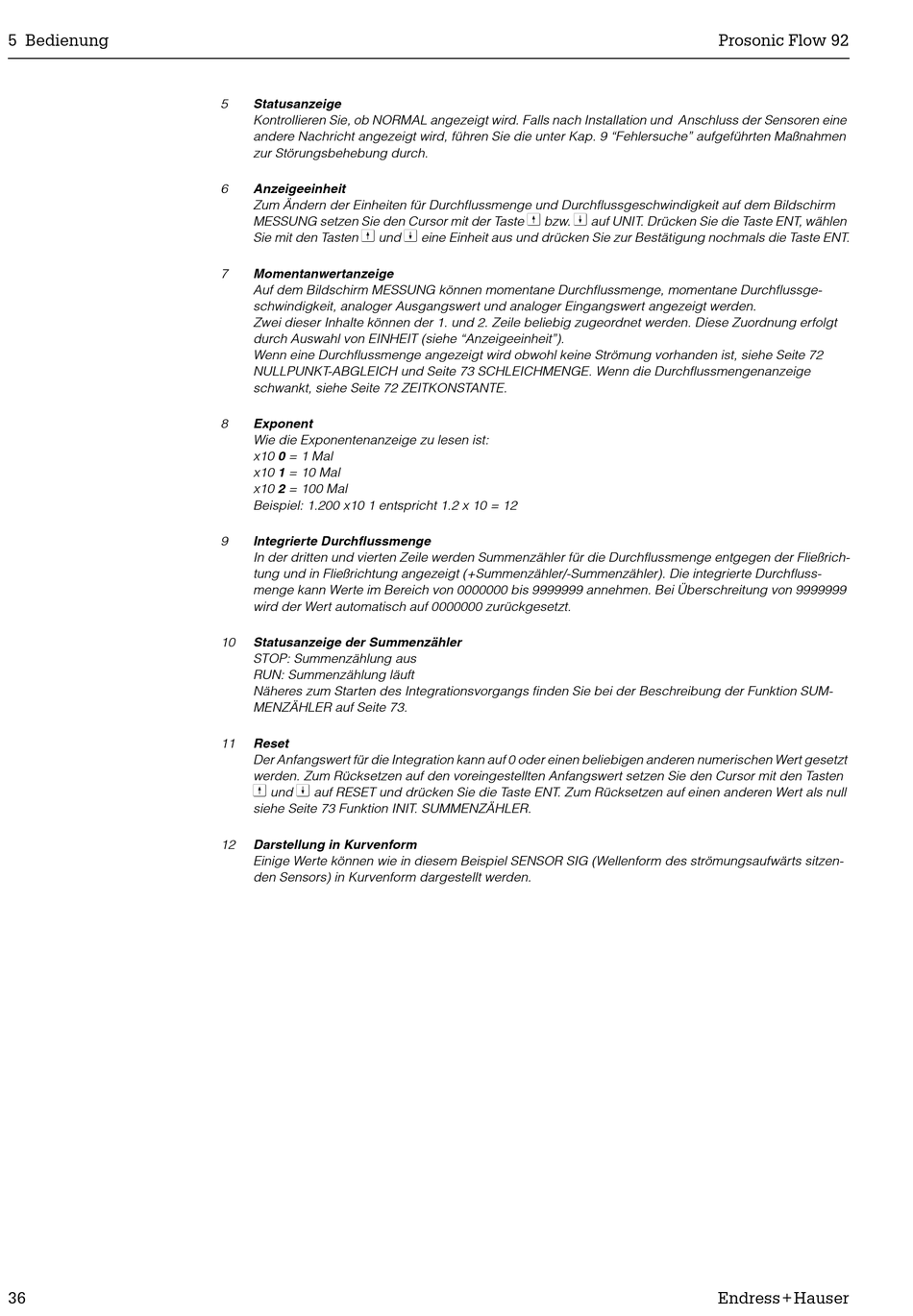

5 Bedienung
36
5 Statusanzeige
Kontrollieren Sie, ob NORMAL angezeigt wird. Falls nach Installation und Anschluss der Sensoren eine
andere Nachricht angezeigt wird, führen Sie die unter Kap. 9 "Fehlersuche" aufgeführten Maßnahmen
zur Störungsbehebung durch.
6 Anzeigeeinheit
Zum Ändern der Einheiten für Durchflussmenge und Durchflussgeschwindigkeit auf dem Bildschirm
MESSUNG setzen Sie den Cursor mit der Taste
V
Sie mit den Tasten und
7 Momentanwertanzeige
Auf dem Bildschirm MESSUNG können momentane Durchflussmenge, momentane Durchflussge-
schwindigkeit, analoger Ausgangswert und analoger Eingangswert angezeigt werden.
Zwei dieser Inhalte können der 1. und 2. Zeile beliebig zugeordnet werden. Diese Zuordnung erfolgt
durch Auswahl von EINHEIT (siehe "Anzeigeeinheit").
Wenn eine Durchflussmenge angezeigt wird obwohl keine Strömung vorhanden ist, siehe Seite 72
NULLPUNKT-ABGLEICH und Seite 73 SCHLEICHMENGE. Wenn die Durchflussmengenanzeige
schwankt, siehe Seite 72 ZEITKONSTANTE.
8 Exponent
Wie die Exponentenanzeige zu lesen ist:
x10 0 = 1 Mal
x10 1 = 10 Mal
x10 2 = 100 Mal
Beispiel: 1.200 x10 1 entspricht 1.2 x 10 = 12
9 Integrierte Durchflussmenge
In der dritten und vierten Zeile werden Summenzähler für die Durchflussmenge entgegen der Fließrich-
tung und in Fließrichtung angezeigt (+Summenzähler/-Summenzähler). Die integrierte Durchfluss-
menge kann Werte im Bereich von 0000000 bis 9999999 annehmen. Bei Überschreitung von 9999999
wird der Wert automatisch auf 0000000 zurückgesetzt.
10 Statusanzeige der Summenzähler
STOP: Summenzählung aus
RUN: Summenzählung läuft
Näheres zum Starten des Integrationsvorgangs finden Sie bei der Beschreibung der Funktion SUM-
MENZÄHLER auf Seite 73.
11 Reset
Der Anfangswert für die Integration kann auf 0 oder einen beliebigen anderen numerischen Wert gesetzt
werden. Zum Rücksetzen auf den voreingestellten Anfangswert setzen Sie den Cursor mit den Tasten
V W
und auf RESET und drücken Sie die Taste ENT. Zum Rücksetzen auf einen anderen Wert als null
siehe Seite 73 Funktion INIT. SUMMENZÄHLER.
12 Darstellung in Kurvenform
Einige Werte können wie in diesem Beispiel SENSOR SIG (Wellenform des strömungsaufwärts sitzen-
den Sensors) in Kurvenform dargestellt werden.
V W
bzw.
W
eine Einheit aus und drücken Sie zur Bestätigung nochmals die Taste ENT.
Prosonic Flow 92
auf UNIT. Drücken Sie die Taste ENT, wählen
