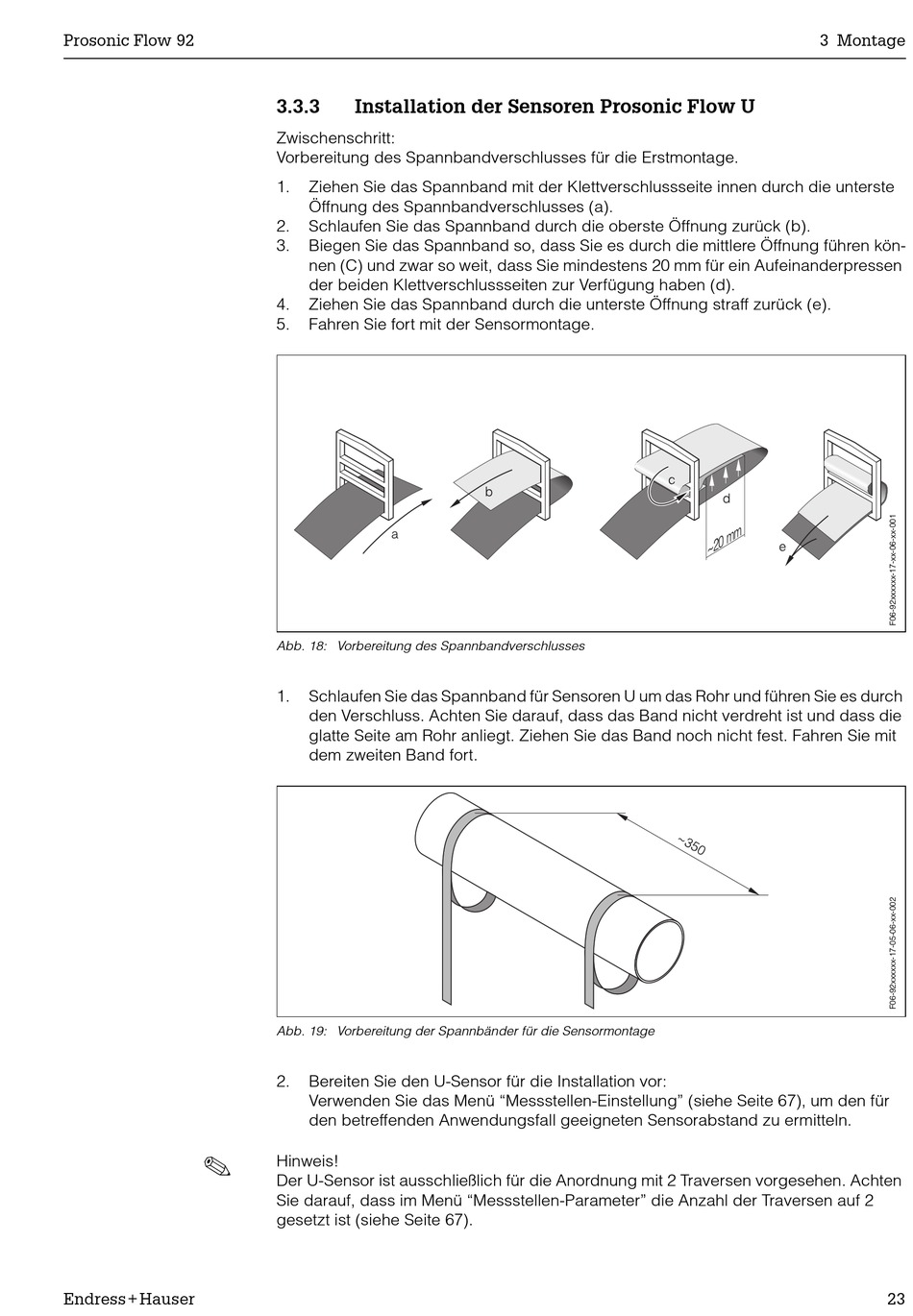

3.3.3

Installation der Sensoren Prosonic Flow U

Zwischenschritt:
Vorbereitung des Spannbandverschlusses für die Erstmontage.
1. Ziehen Sie das Spannband mit der Klettverschlussseite innen durch die unterste
Öffnung des Spannbandverschlusses (a).
2. Schlaufen Sie das Spannband durch die oberste Öffnung zurück (b).
3. Biegen Sie das Spannband so, dass Sie es durch die mittlere Öffnung führen kön-
nen (C) und zwar so weit, dass Sie mindestens 20 mm für ein Aufeinanderpressen
der beiden Klettverschlussseiten zur Verfügung haben (d).
4. Ziehen Sie das Spannband durch die unterste Öffnung straff zurück (e).
5. Fahren Sie fort mit der Sensormontage.
Abb. 18: Vorbereitung des Spannbandverschlusses
1. Schlaufen Sie das Spannband für Sensoren U um das Rohr und führen Sie es durch
den Verschluss. Achten Sie darauf, dass das Band nicht verdreht ist und dass die
glatte Seite am Rohr anliegt. Ziehen Sie das Band noch nicht fest. Fahren Sie mit
dem zweiten Band fort.
Abb. 19: Vorbereitung der Spannbänder für die Sensormontage
2. Bereiten Sie den U-Sensor für die Installation vor:
Verwenden Sie das Menü "Messstellen-Einstellung" (siehe Seite 67), um den für
den betreffenden Anwendungsfall geeigneten Sensorabstand zu ermitteln.
Hinweis!
Der U-Sensor ist ausschließlich für die Anordnung mit 2 Traversen vorgesehen. Achten
Sie darauf, dass im Menü "Messstellen-Parameter" die Anzahl der Traversen auf 2
gesetzt ist (siehe Seite 67).
