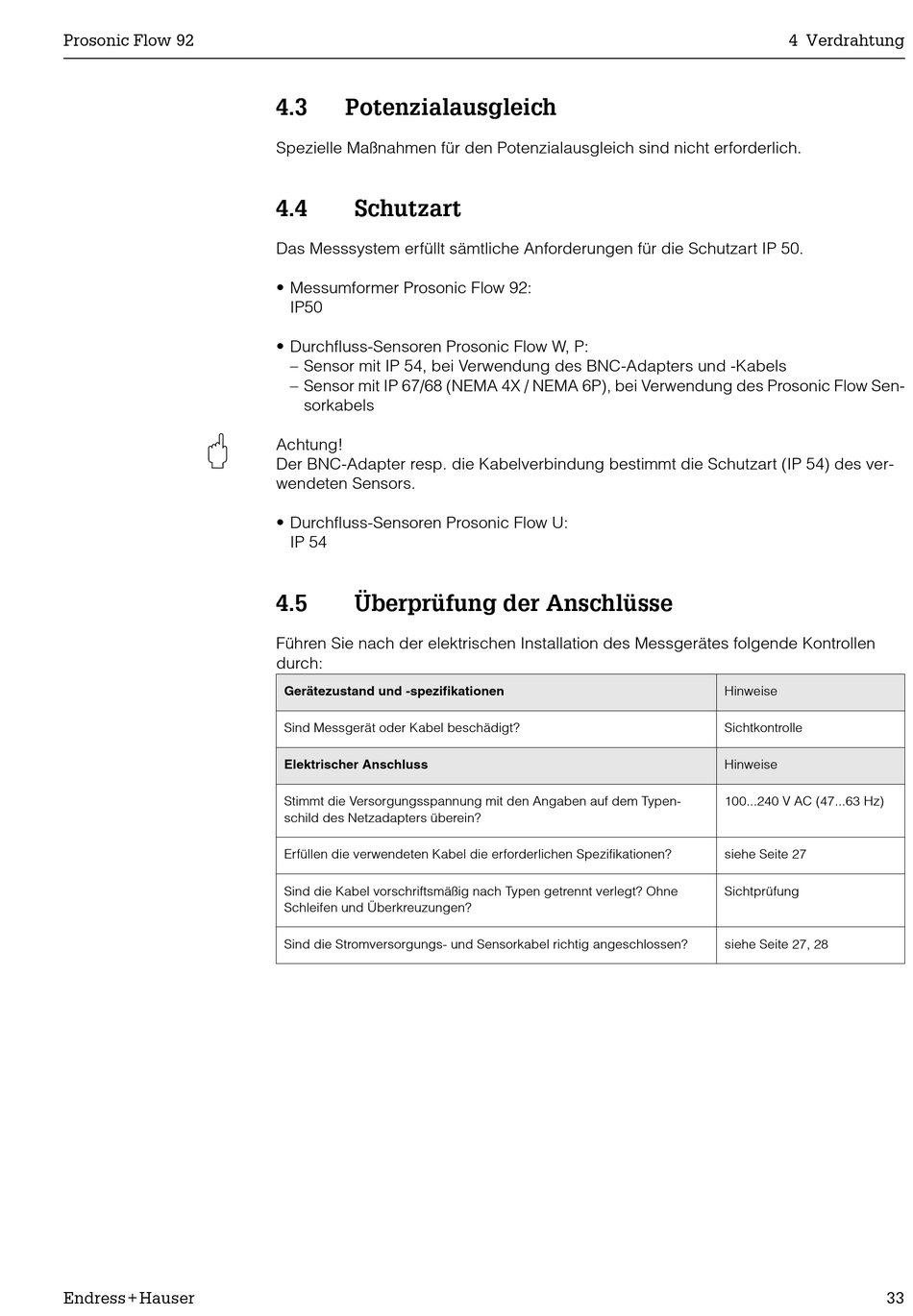

Potenzialausgleich; Schutzart; Überprüfung Der Anschlüsse - Endress+Hauser prosonic flow 92 Bedienungsanleitung

Prosonic Flow 92
"
Endress+Hauser
4.3

Potenzialausgleich

Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
4.4

Schutzart

Das Messsystem erfüllt sämtliche Anforderungen für die Schutzart IP 50.
• Messumformer Prosonic Flow 92:
IP50
• Durchfluss-Sensoren Prosonic Flow W, P:
– Sensor mit IP 54, bei Verwendung des BNC-Adapters und -Kabels
– Sensor mit IP 67/68 (NEMA 4X / NEMA 6P), bei Verwendung des Prosonic Flow Sen-
sorkabels
Achtung!
Der BNC-Adapter resp. die Kabelverbindung bestimmt die Schutzart (IP 54) des ver-
wendeten Sensors.
• Durchfluss-Sensoren Prosonic Flow U:
IP 54
4.5 Überprüfung der Anschlüsse
Führen Sie nach der elektrischen Installation des Messgerätes folgende Kontrollen
durch:
Gerätezustand und -spezifikationen
Sind Messgerät oder Kabel beschädigt?
Elektrischer Anschluss
Stimmt die Versorgungsspannung mit den Angaben auf dem Typen-
schild des Netzadapters überein?
Erfüllen die verwendeten Kabel die erforderlichen Spezifikationen?
Sind die Kabel vorschriftsmäßig nach Typen getrennt verlegt? Ohne
Schleifen und Überkreuzungen?
Sind die Stromversorgungs- und Sensorkabel richtig angeschlossen?
4 Verdrahtung
Hinweise
Sichtkontrolle
Hinweise
100...240 V AC (47...63 Hz)
siehe Seite 27
Sichtprüfung
siehe Seite 27, 28
33
