3.3

Installation

3.3.1 Anbringen der Spannbänder
Für Sensor W, DN 50...4000
Achtung!
Rätsche und Federn vor jedem Gebrauch auf Funktionssicherheit überprüfen. Spann-
bänder auf eventuelle Beschädigungen überprüfen.
Schließen des Spannbandverschlusses:
1. Einen der mitgelieferten Gewindebolzen auf das Spannband aufschieben.
2. Das Spannband unverdreht um das Rohr führen und das Ende bei geöffneter Rät-
sche (a) durch den Achsenschlitz schieben. Von Hand vorspannen durch Ziehen
am freien Spannbandende (a).
Hinweis!
Ohne Vorspannen ist das Lösen der Spannbänder erschwert.
3. Stufenloses Anspannen durch Rätschenbewegung, d.h. den Hebel vor- und
zurückbewegen (b), bis das Spannband optimal gespannt ist.
4. Anschliessend Hebel zuklappen (c).
Achtung!
Spannsicherung (d) muss beidseitig einrasten!

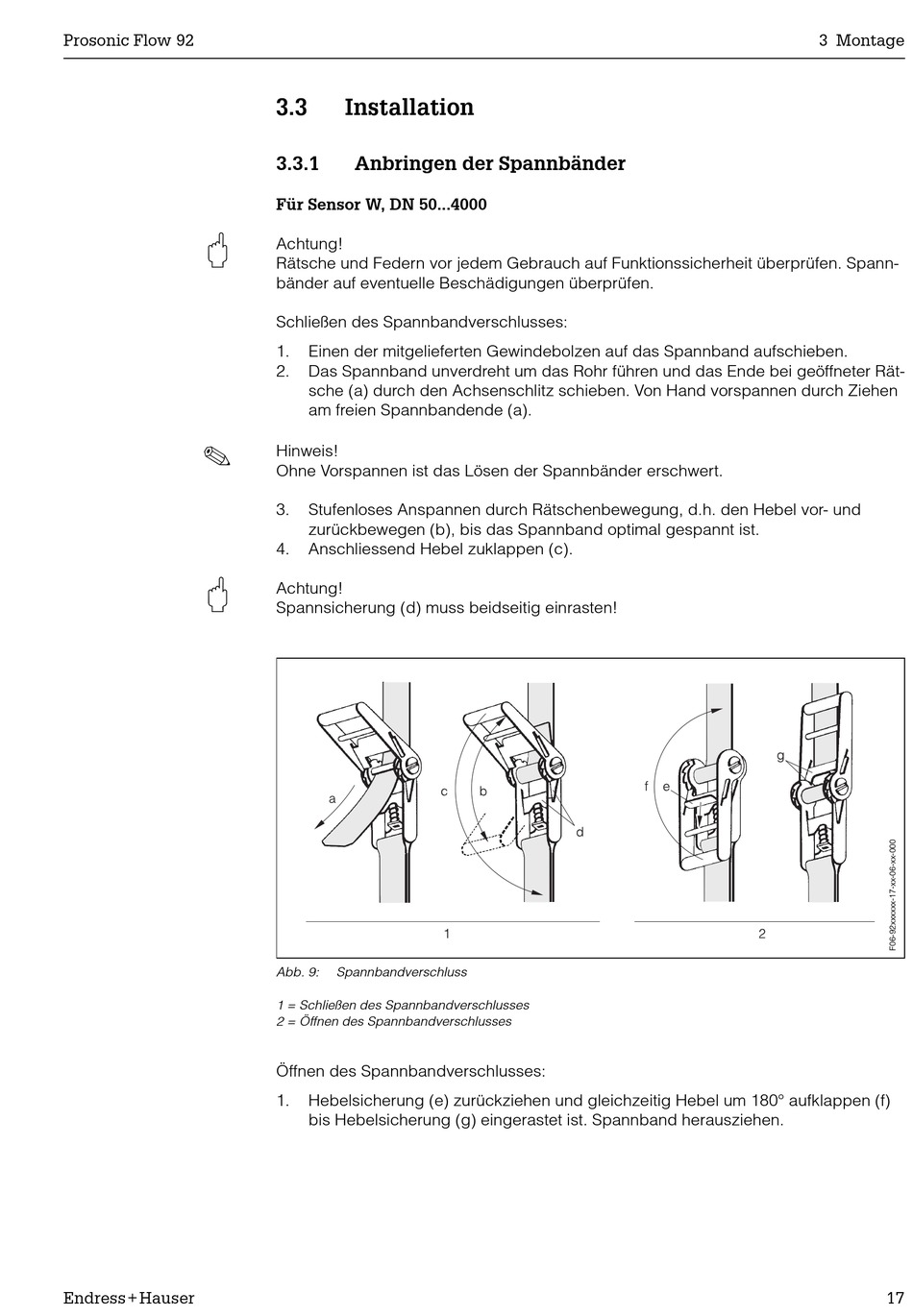

Abb. 9: Spannbandverschluss
1 = Schließen des Spannbandverschlusses
2 = Öffnen des Spannbandverschlusses
Öffnen des Spannbandverschlusses:
1. Hebelsicherung (e) zurückziehen und gleichzeitig Hebel um 180° aufklappen (f)
bis Hebelsicherung (g) eingerastet ist. Spannband herausziehen.
