Stromversorgung durch eingebauten Akku

Zum Laden des Akkus die Gerätespannung ausschalten und den Netzadapter an das
Gerät anschließen, wie oben gezeigt. Die LED "FAST CHARGE" leuchtet rot, und die
LED "DC IN" leuchtet grün. Wenn das Messgerät vollständig aufgeladen ist, blinkt die
LED "FAST CHARGE" rot. Mit einem vollständig geladenen Akkupack kann das Gerät
ca. 5 Stunden lang Messungen durchführen (bei ausgeschalteter Hintergrundbeleuch-
tung). Die erforderliche Ladedauer beträgt ca. 3 Stunden.

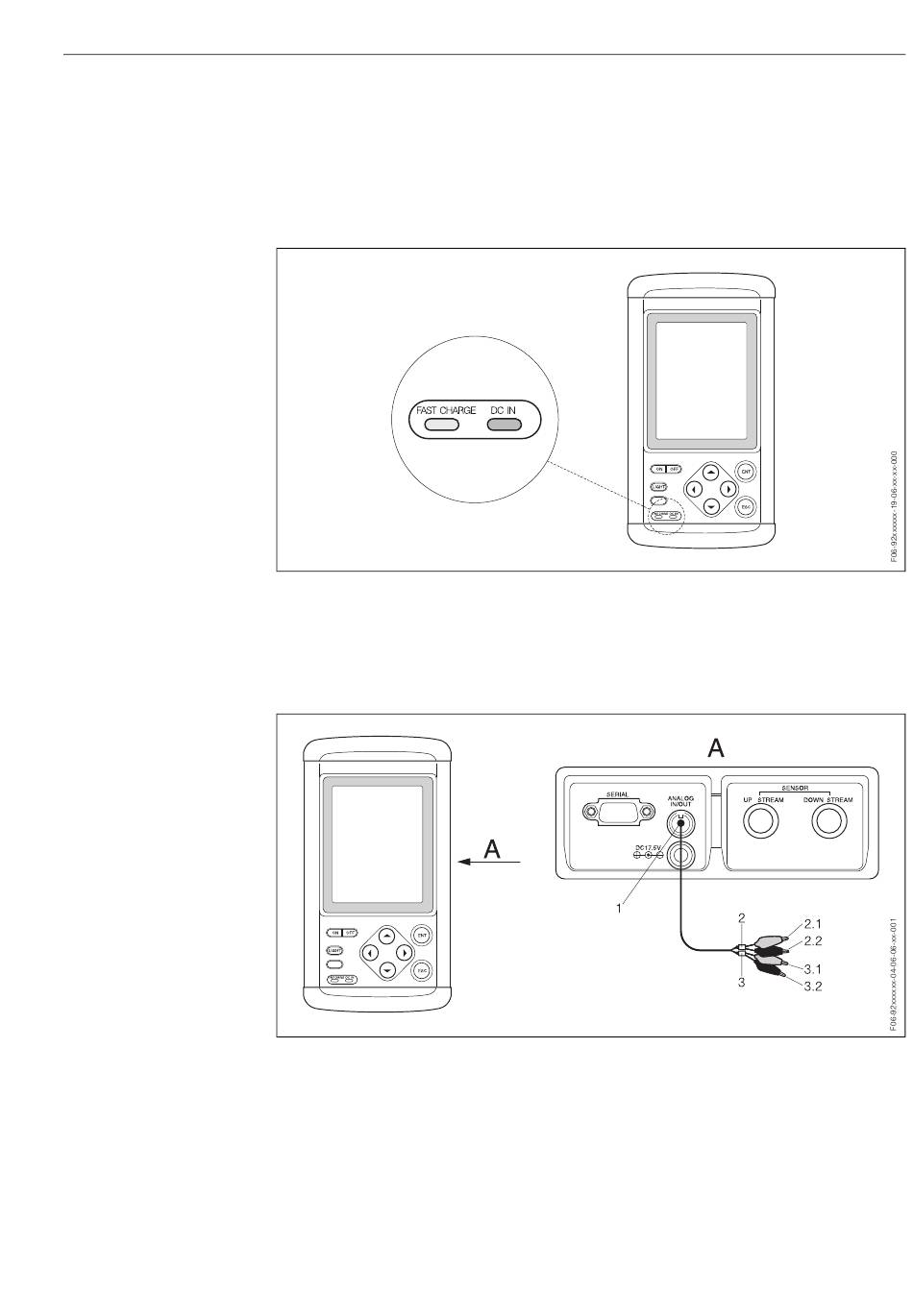

Abb. 24: Ladezustandsanzeige des eingebauten Akkus
4.2.2 Anschluss des analogen Eingangs/Ausgangs
Dieser Anschluss dient zur Verbindung von Empfangsgeräten (Anzeigen, Datenschrei-
ber etc.) mit dem Durchflussmessgerät.
Abb. 25: Anschluss des Kabels für den analogen Eingang/Ausgang
A = Ansicht A
1 = Anschluss für den analogen Eingang/Ausgang
2 = Leitungen für den Analogausgang; 2.1 = rot (+); 2.2 = schwarz (-)
3 = Leitungen für den Analogeingang; 3.1 = rot (+); 3.2 = schwarz (-)
Der zulässige Lastwiderstand des Analogausgangs beträgt 0...1 k Ω .
Der Eingangswiderstand des Analogeingangs beträgt 100 Ω .
