3.2.3

Einbaulage

Vertikale Einbaulage
Empfohlene Einbaulage bei Strömungsrichtung nach oben (Ansicht A). Mitgeführte
Feststoffe sinken nach unten. Gase steigen bei stehendem Messstoff aus dem Mess-
sensorbereich. Die Rohrleitung kann zudem vollständig entleert und vor Ablagerungen
geschützt werden.
Horizontale Einbaulage
Im empfohlenen Einbaubereich (C) bei horizontaler Einbaulage (Ansicht B) können
Gas- und Luftansammlungen an der Rohrdecke sowie störende Ablagerungen am
Rohrboden die Messung weniger beeinflussen.

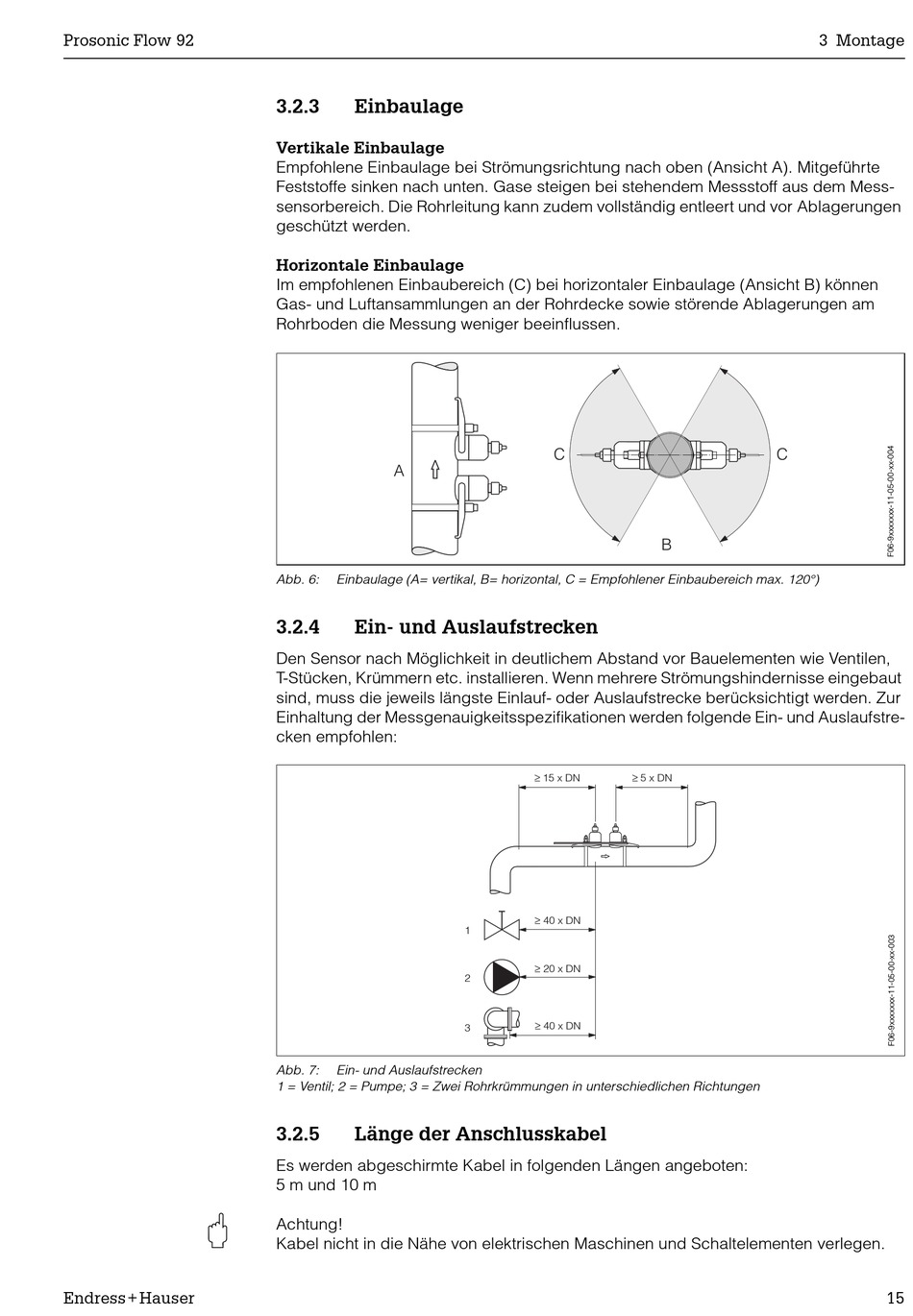

Abb. 6: Einbaulage (A= vertikal, B= horizontal, C = Empfohlener Einbaubereich max. 120°)
3.2.4

Ein- und Auslaufstrecken

Den Sensor nach Möglichkeit in deutlichem Abstand vor Bauelementen wie Ventilen,
T-Stücken, Krümmern etc. installieren. Wenn mehrere Strömungshindernisse eingebaut
sind, muss die jeweils längste Einlauf- oder Auslaufstrecke berücksichtigt werden. Zur
Einhaltung der Messgenauigkeitsspezifikationen werden folgende Ein- und Auslaufstre-
cken empfohlen:
Abb. 7: Ein- und Auslaufstrecken
1 = Ventil; 2 = Pumpe; 3 = Zwei Rohrkrümmungen in unterschiedlichen Richtungen
3.2.5 Länge der Anschlusskabel
Es werden abgeschirmte Kabel in folgenden Längen angeboten:
5 m und 10 m
Achtung!
Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
≥ 15 x DN ≥ 5 x DN
≥ 40 x DN
1
≥ 20 x DN
2
≥ 40 x DN
3
