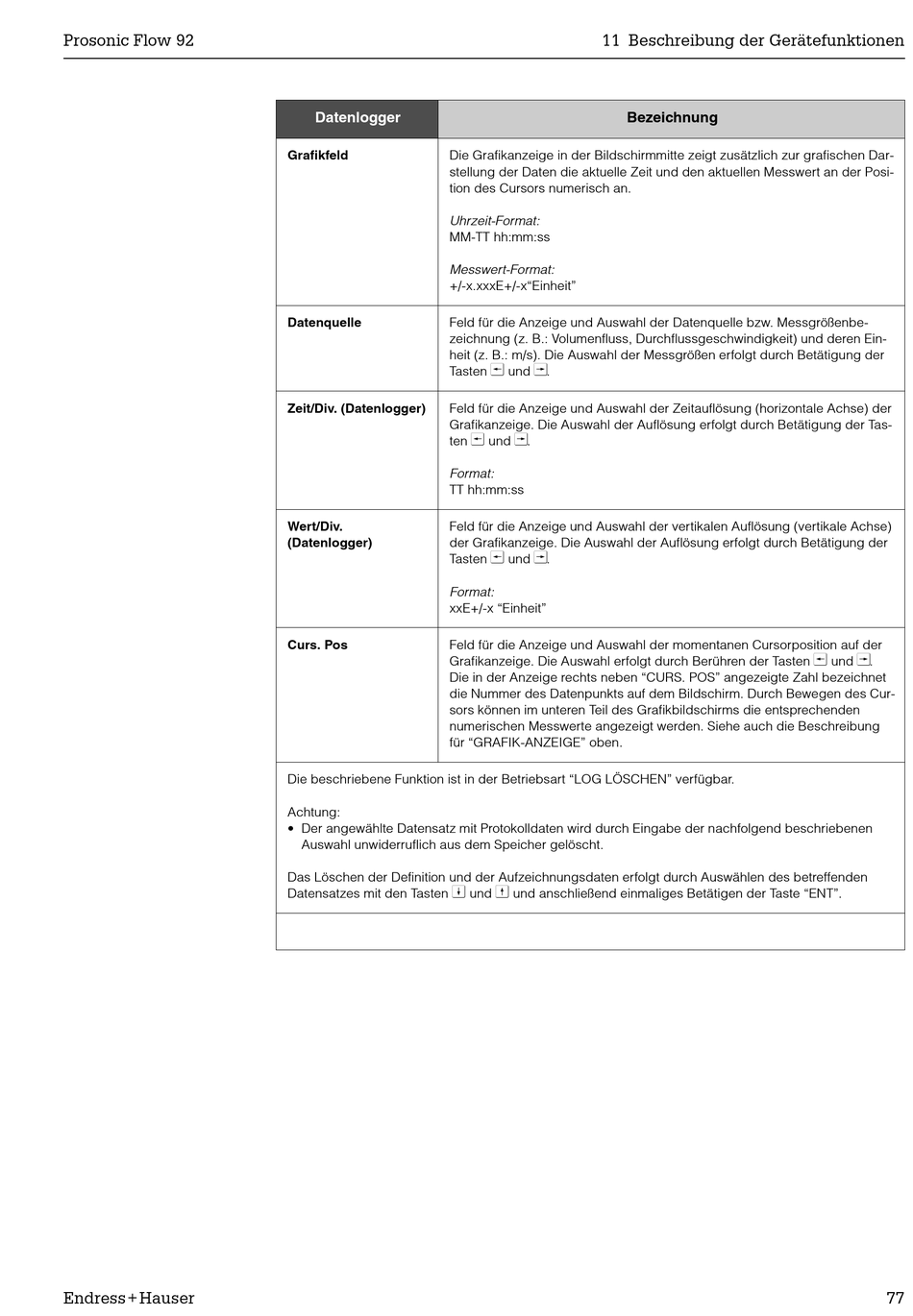

Prosonic Flow 92
Endress+Hauser
Datenlogger
Grafikfeld Die Grafikanzeige in der Bildschirmmitte zeigt zusätzlich zur grafischen Dar-
stellung der Daten die aktuelle Zeit und den aktuellen Messwert an der Posi-
tion des Cursors numerisch an.
Uhrzeit-Format:
MM-TT hh:mm:ss
Messwert-Format:
+/-x.xxxE+/-x"Einheit"
Feld für die Anzeige und Auswahl der Datenquelle bzw. Messgrößenbe-
Datenquelle
zeichnung (z. B.: Volumenfluss, Durchflussgeschwindigkeit) und deren Ein-
heit (z. B.: m/s). Die Auswahl der Messgrößen erfolgt durch Betätigung der
Tasten
Zeit/Div. (Datenlogger) Feld für die Anzeige und Auswahl der Zeitauflösung (horizontale Achse) der
Grafikanzeige. Die Auswahl der Auflösung erfolgt durch Betätigung der Tas-
ten
Format:
TT hh:mm:ss
Wert/Div. Feld für die Anzeige und Auswahl der vertikalen Auflösung (vertikale Achse)
(Datenlogger) der Grafikanzeige. Die Auswahl der Auflösung erfolgt durch Betätigung der
Tasten
Format:
xxE+/-x "Einheit"
Curs. Pos Feld für die Anzeige und Auswahl der momentanen Cursorposition auf der
Grafikanzeige. Die Auswahl erfolgt durch Berühren der Tasten
Die in der Anzeige rechts neben "CURS. POS" angezeigte Zahl bezeichnet
die Nummer des Datenpunkts auf dem Bildschirm. Durch Bewegen des Cur-
sors können im unteren Teil des Grafikbildschirms die entsprechenden
numerischen Messwerte angezeigt werden. Siehe auch die Beschreibung
für "GRAFIK-ANZEIGE" oben.
Die beschriebene Funktion ist in der Betriebsart "LOG LÖSCHEN" verfügbar.
Achtung:
• Der angewählte Datensatz mit Protokolldaten wird durch Eingabe der nachfolgend beschriebenen
Auswahl unwiderruflich aus dem Speicher gelöscht.
Das Löschen der Definition und der Aufzeichnungsdaten erfolgt durch Auswählen des betreffenden
W
Datensatzes mit den Tasten
11 Beschreibung der Gerätefunktionen
Bezeichnung
U T
und .
U T
und .
U T
und .
V
und und anschließend einmaliges Betätigen der Taste "ENT".
U T
und .
77
