Prosonic Flow 92
Endress+Hauser

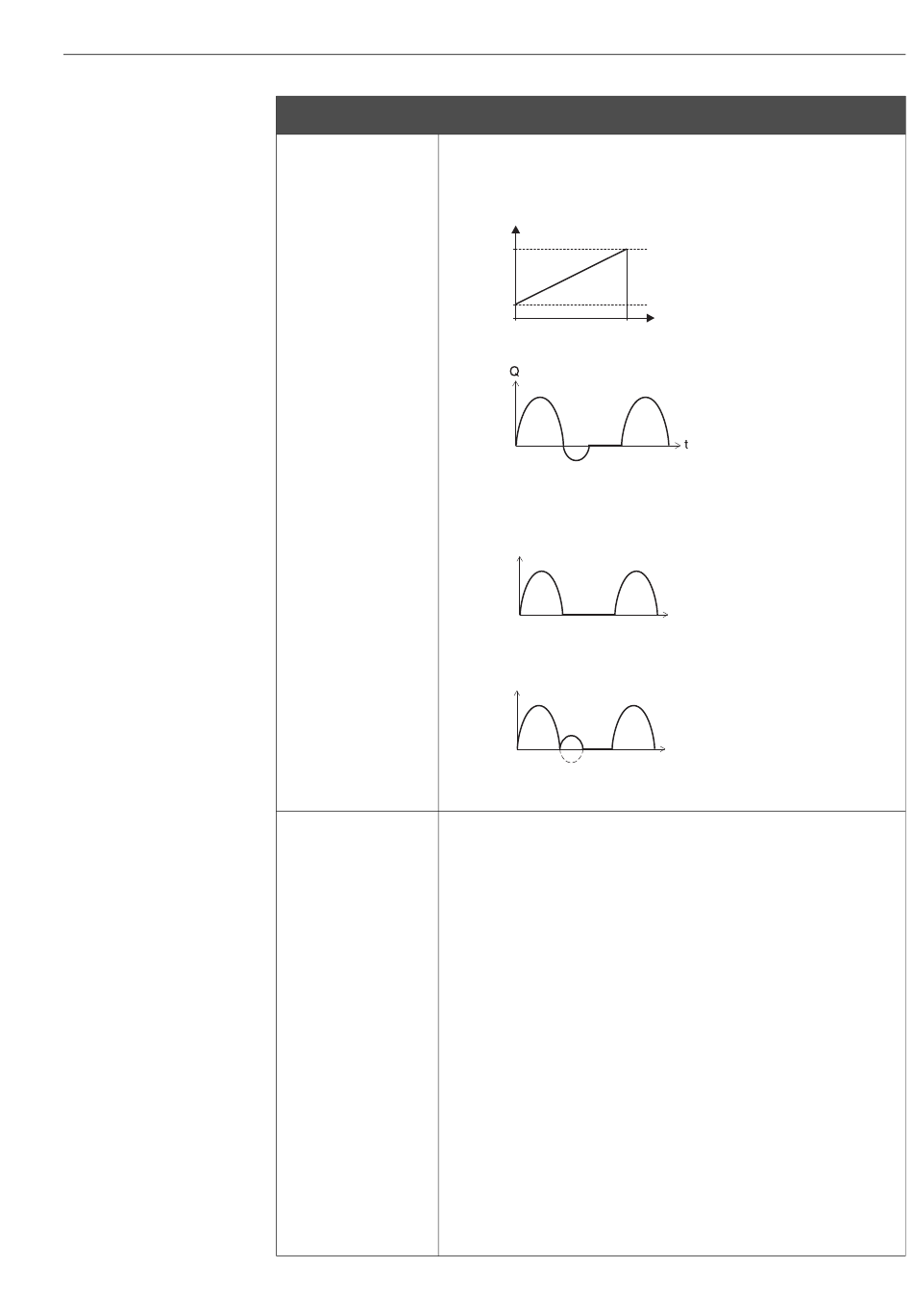

Weiterführende Erläute- Verhalten des Stromausgangs bei den folgenden angenommenen
rungen und Informatio- Bedingungen:
nen zur Funktion
"STROMBEREICH 1. Festgelegter Messbereich (➀-➁):
(AUSGANG)"
• STANDARD
• SYMMETRIE
Fehlerverhalten Aus Sicherheitsgründen sollte sichergestellt werden, dass der Stromaus-
(Ausgang) gang im Falle einer Störung einen festgelegten Zustand annimmt.
Auswahl:
LETZTER WERT – MIN. STROM – MAX. STROM – NULL
LETZTER WERT
Der ausgegebene Messwert hängt von dem letzten vor dem Auftreten des
Fehlers gespeicherten Wert ab.
MIN. STROM
Ausgangsstrom = 0.8 mA (-20 %; unabhängig von der Einstellung für die
Funktion "STROMBEREICH", siehe Seite 86)
MAX. STROM
Ausgangsstrom = 23,2 mA (+20 %; unabhängig von der Einstellung für die
Funktion "STROMBEREICH", siehe Seite 86)
NULL
Ausgangsstrom = 4,0 mA (0,0 %; unabhängig von der Einstellung für die
Funktion "STROMBEREICH", siehe Seite 86)
Werkeinstellung:
LETZTER WERT
11 Beschreibung der Gerätefunktionen
Ein- und Ausgänge
mA
20
4
0
➀ ➁
und Strömungsverhalten wie folgt:
Das Stromausgangssignal ist zur Messgröße proportional. Die Strömungs-
komponenten außerhalb des skalierten Messbereichs werden für das Aus-
gangssignal nicht berücksichtigt.
mA
Das Ausgangsstromsignal ist von der Durchflussrichtung unabhängig.
mA
F-xxxxxxx-05-xx-xx-xx-003
Q
F-x3xxxxx-05-xx-xx-xx-008
F-x3xxxxx-05-xx-xx-xx-009
t
t
F-x3xxxxx-05-xx-xx-xx-010
