3 Montage
18
Für Sensor W, DN 250...4000, für Festinstallation
Zubehör zur Festinstallation der Spannbänder an Rohren mit großer Nennweite.
Für wiederholte Messungen ist es sinnvoll, die Spannbänder am Rohr montiert zu las-
sen. Hierfür sind Spannbänder und Zentrierplatten für die Festinstallation als Zubehör
lieferbar (siehe Seite 47). Die Halter für die Prosonic Flow-Sensoren W sind hierfür
ebenfalls geeignet.
Die folgenden Schritte beziehen sich auf Abb. 10 auf Seite 18.
1. Messen Sie den Rohrumfang.
Kürzen Sie das Spannband auf Rohrumfang + 10 cm.
"
Achtung!
Verletzungsgefahr! Beim Kürzen des metallischen Spannbands darauf achten,
dass keine scharfen Kanten entstehen.
2. Schlaufen Sie das Spannband durch eine der Zentrierplatten mit dem Gewindebol-
zen (1).
3. Führen Sie beide Spannbandenden durch die dafür vorgesehenen Öffnungen am
Spannbandverschluss von oben nach unten durch (2). Biegen Sie die Enden der
Spannbänder um.
4. Führen Sie beide Verschlusshälften ineinander (3). Achten Sie darauf, dass noch
genügend Weg vorhanden ist, damit mit der Verschlussschraube das Spannband
festgezogen werden kann.
5. Ziehen Sie mit Hilfe eines Schraubendrehers das Spannband fest (4).
1
3
2

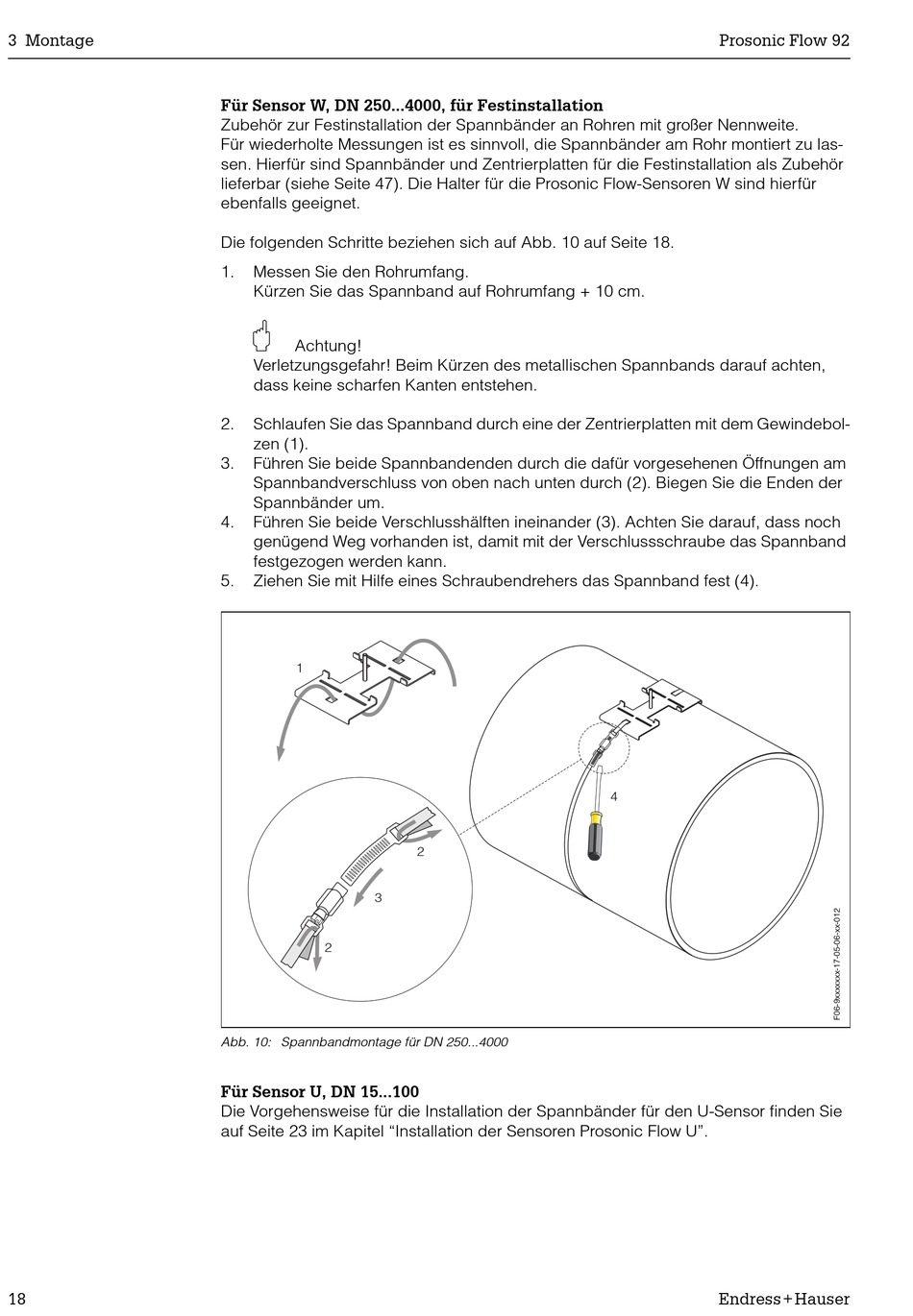

Abb. 10: Spannbandmontage für DN 250...4000
Für Sensor U, DN 15...100
Die Vorgehensweise für die Installation der Spannbänder für den U-Sensor finden Sie
auf Seite 23 im Kapitel "Installation der Sensoren Prosonic Flow U".
