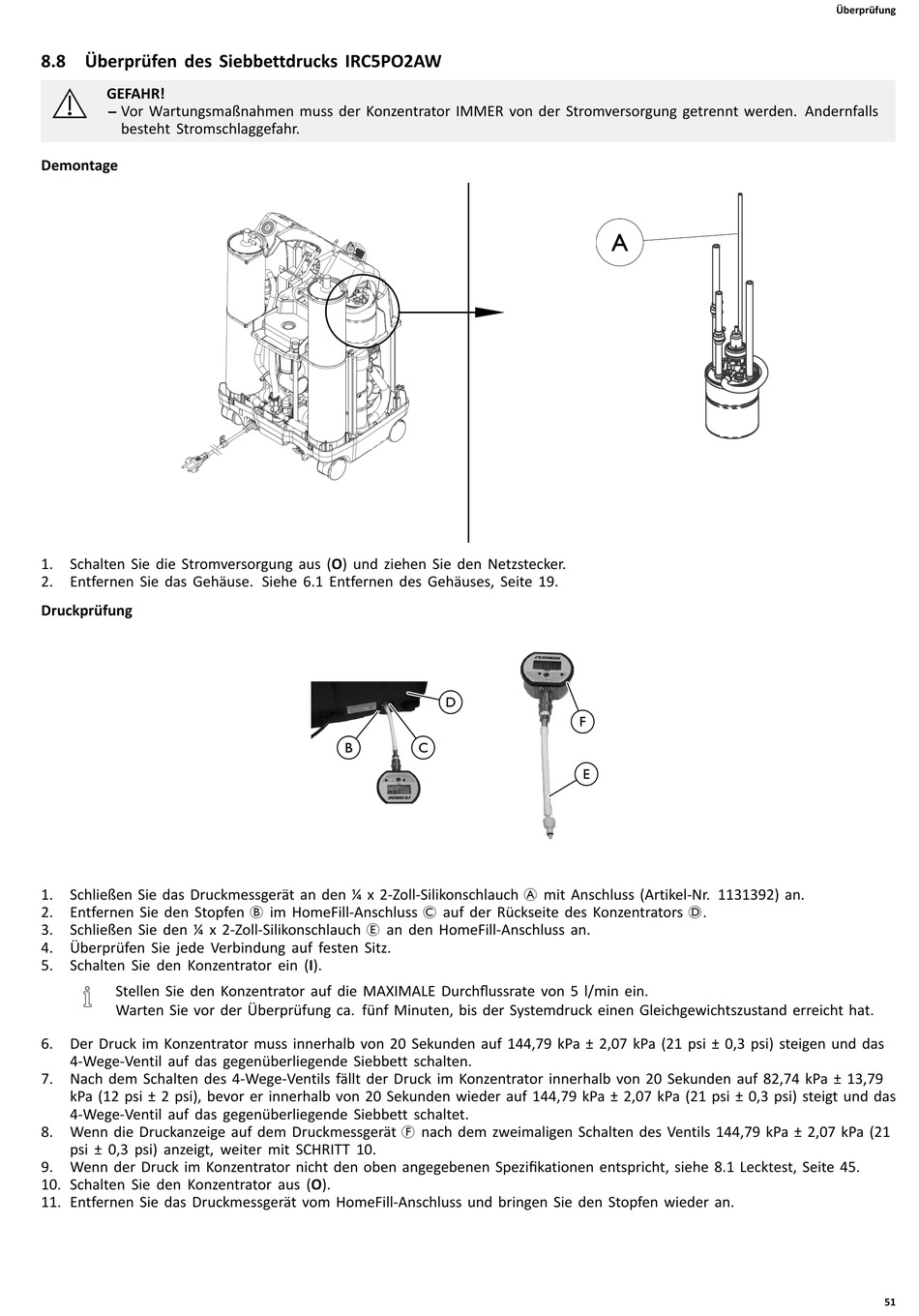

8.8 Überprüfen des Siebbettdrucks IRC5PO2AW
GEFAHR!
– Vor Wartungsmaßnahmen muss der Konzentrator IMMER von der Stromversorgung getrennt werden. Andernfalls
besteht Stromschlaggefahr.
Demontage
1. Schalten Sie die Stromversorgung aus (O) und ziehen Sie den Netzstecker.
2. Entfernen Sie das Gehäuse. Siehe 6.1 Entfernen des Gehäuses, Seite 19.
Druckprüfung
1. Schließen Sie das Druckmessgerät an den ¼ x 2-Zoll-Silikonschlauch A mit Anschluss (Artikel-Nr. 1131392) an.
2. Entfernen Sie den Stopfen B im HomeFill-Anschluss C auf der Rückseite des Konzentrators D.
3. Schließen Sie den ¼ x 2-Zoll-Silikonschlauch E an den HomeFill-Anschluss an.
4. Überprüfen Sie jede Verbindung auf festen Sitz.
5. Schalten Sie den Konzentrator ein (I).
Stellen Sie den Konzentrator auf die MAXIMALE Durchflussrate von 5 l/min ein.
Warten Sie vor der Überprüfung ca. fünf Minuten, bis der Systemdruck einen Gleichgewichtszustand erreicht hat.
6. Der Druck im Konzentrator muss innerhalb von 20 Sekunden auf 144,79 kPa ± 2,07 kPa (21 psi ± 0,3 psi) steigen und das
4-Wege-Ventil auf das gegenüberliegende Siebbett schalten.
7. Nach dem Schalten des 4-Wege-Ventils fällt der Druck im Konzentrator innerhalb von 20 Sekunden auf 82,74 kPa ± 13,79
kPa (12 psi ± 2 psi), bevor er innerhalb von 20 Sekunden wieder auf 144,79 kPa ± 2,07 kPa (21 psi ± 0,3 psi) steigt und das
4-Wege-Ventil auf das gegenüberliegende Siebbett schaltet.
8. Wenn die Druckanzeige auf dem Druckmessgerät F nach dem zweimaligen Schalten des Ventils 144,79 kPa ± 2,07 kPa (21
psi ± 0,3 psi) anzeigt, weiter mit SCHRITT 10.
9. Wenn der Druck im Konzentrator nicht den oben angegebenen Spezifikationen entspricht, siehe 8.1 Lecktest, Seite 45.
10. Schalten Sie den Konzentrator aus (O).
11. Entfernen Sie das Druckmessgerät vom HomeFill-Anschluss und bringen Sie den Stopfen wieder an.
A
