Invacare® Perfecto₂™ Sauerstoffkonzentrator

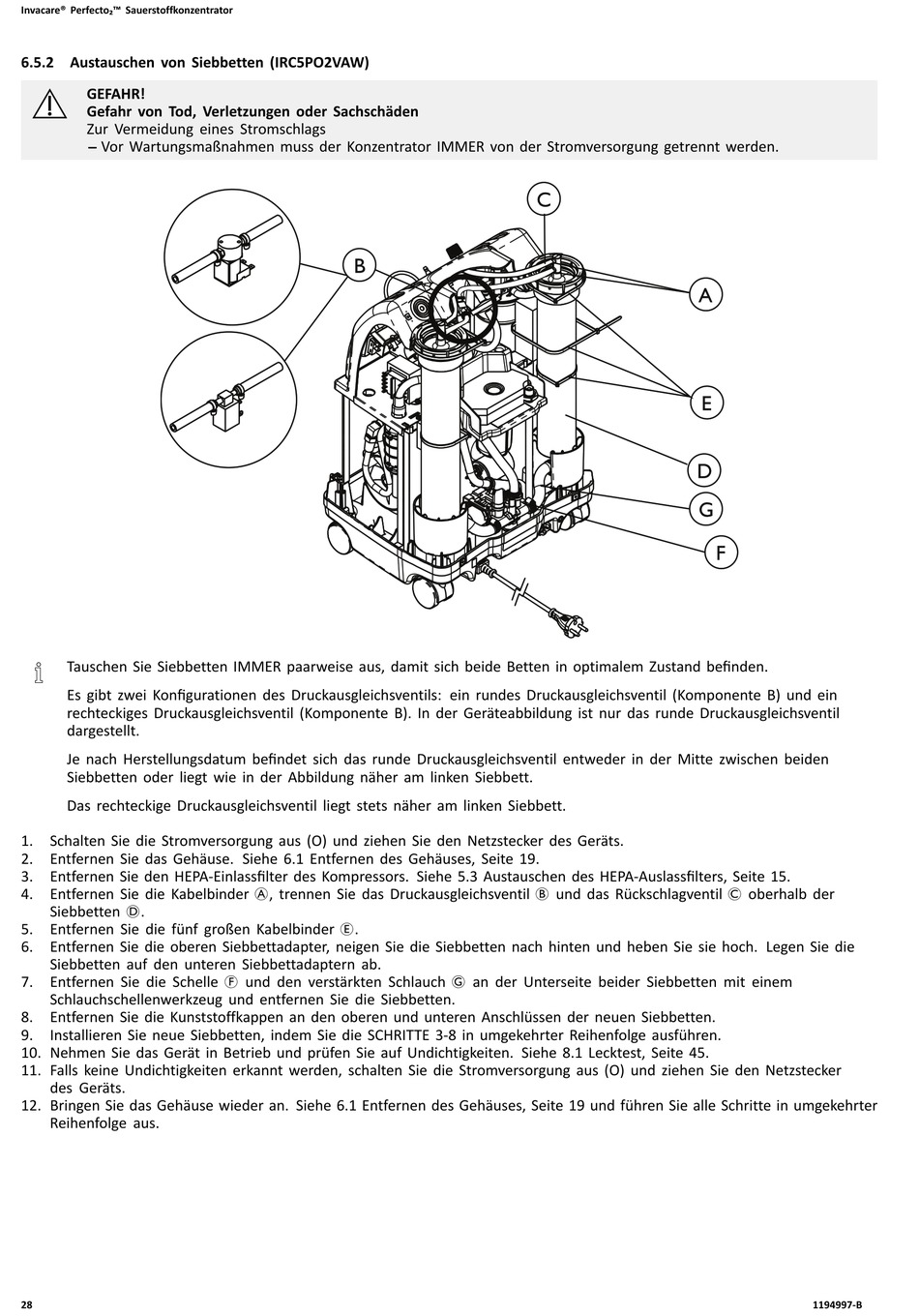

6.5.2 Austauschen von Siebbetten (IRC5PO2VAW)

GEFAHR!
Gefahr von Tod, Verletzungen oder Sachschäden
Zur Vermeidung eines Stromschlags
– Vor Wartungsmaßnahmen muss der Konzentrator IMMER von der Stromversorgung getrennt werden.
Tauschen Sie Siebbetten IMMER paarweise aus, damit sich beide Betten in optimalem Zustand befinden.
Es gibt zwei Konfigurationen des Druckausgleichsventils: ein rundes Druckausgleichsventil (Komponente B) und ein
rechteckiges Druckausgleichsventil (Komponente B). In der Geräteabbildung ist nur das runde Druckausgleichsventil
dargestellt.
Je nach Herstellungsdatum befindet sich das runde Druckausgleichsventil entweder in der Mitte zwischen beiden
Siebbetten oder liegt wie in der Abbildung näher am linken Siebbett.
Das rechteckige Druckausgleichsventil liegt stets näher am linken Siebbett.
1. Schalten Sie die Stromversorgung aus (O) und ziehen Sie den Netzstecker des Geräts.
2. Entfernen Sie das Gehäuse. Siehe 6.1 Entfernen des Gehäuses, Seite 19.
3. Entfernen Sie den HEPA-Einlassfilter des Kompressors. Siehe 5.3 Austauschen des HEPA-Auslassfilters, Seite 15.
4. Entfernen Sie die Kabelbinder A, trennen Sie das Druckausgleichsventil B und das Rückschlagventil C oberhalb der
Siebbetten D.
5. Entfernen Sie die fünf großen Kabelbinder E.
6. Entfernen Sie die oberen Siebbettadapter, neigen Sie die Siebbetten nach hinten und heben Sie sie hoch. Legen Sie die
Siebbetten auf den unteren Siebbettadaptern ab.
7. Entfernen Sie die Schelle F und den verstärkten Schlauch G an der Unterseite beider Siebbetten mit einem
Schlauchschellenwerkzeug und entfernen Sie die Siebbetten.
8. Entfernen Sie die Kunststoffkappen an den oberen und unteren Anschlüssen der neuen Siebbetten.
9. Installieren Sie neue Siebbetten, indem Sie die SCHRITTE 3-8 in umgekehrter Reihenfolge ausführen.
10. Nehmen Sie das Gerät in Betrieb und prüfen Sie auf Undichtigkeiten. Siehe 8.1 Lecktest, Seite 45.
11. Falls keine Undichtigkeiten erkannt werden, schalten Sie die Stromversorgung aus (O) und ziehen Sie den Netzstecker
des Geräts.
12. Bringen Sie das Gehäuse wieder an. Siehe 6.1 Entfernen des Gehäuses, Seite 19 und führen Sie alle Schritte in umgekehrter
Reihenfolge aus.
28
B
C
A
E
D
G
F
