Invacare® Perfecto₂™ Sauerstoffkonzentrator

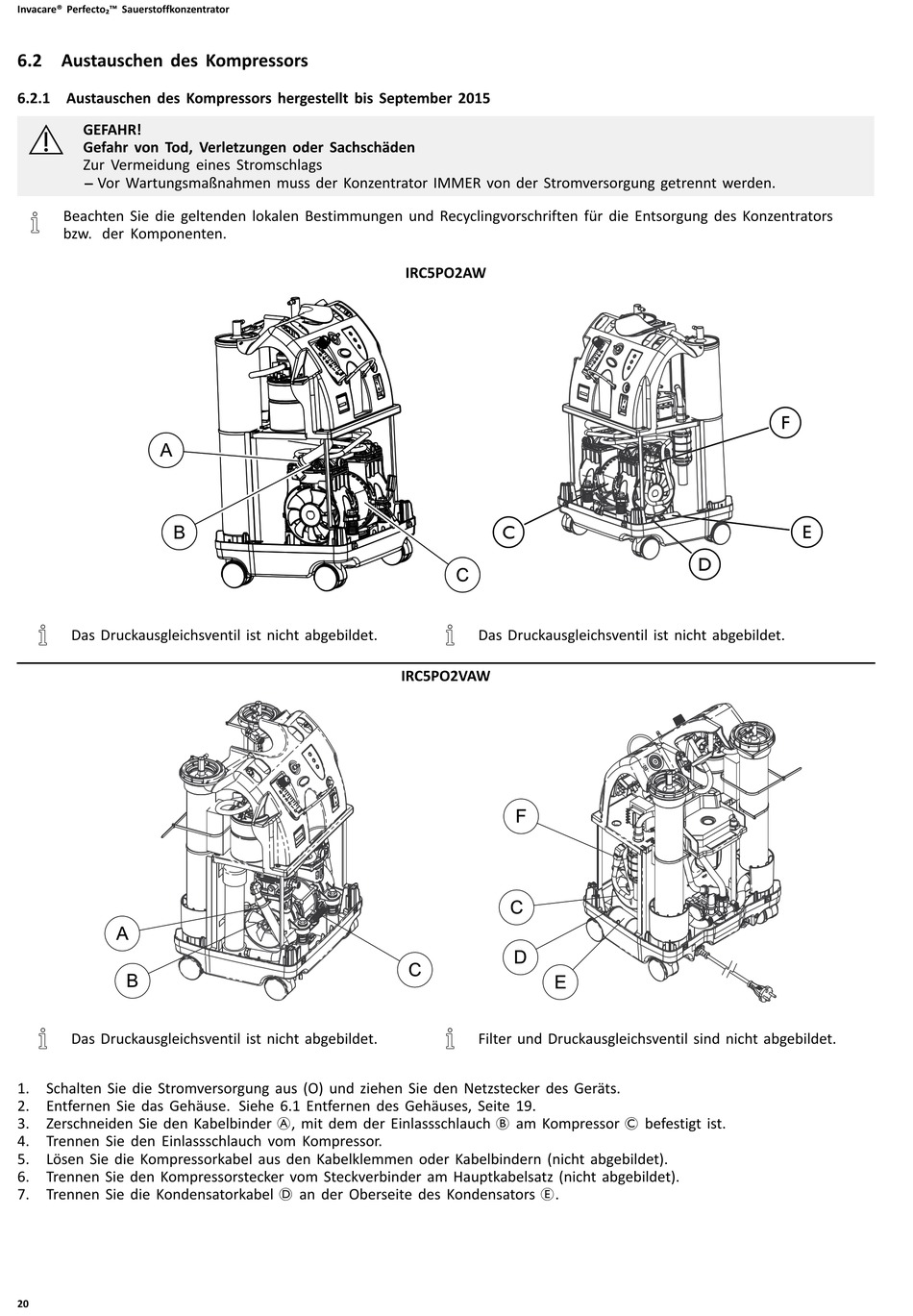

6.2 Austauschen des Kompressors

6.2.1 Austauschen des Kompressors hergestellt bis September 2015
GEFAHR!
Gefahr von Tod, Verletzungen oder Sachschäden
Zur Vermeidung eines Stromschlags
– Vor Wartungsmaßnahmen muss der Konzentrator IMMER von der Stromversorgung getrennt werden.
Beachten Sie die geltenden lokalen Bestimmungen und Recyclingvorschriften für die Entsorgung des Konzentrators
bzw. der Komponenten.
Das Druckausgleichsventil ist nicht abgebildet.
Das Druckausgleichsventil ist nicht abgebildet.
1. Schalten Sie die Stromversorgung aus (O) und ziehen Sie den Netzstecker des Geräts.
2. Entfernen Sie das Gehäuse. Siehe 6.1 Entfernen des Gehäuses, Seite 19.
3. Zerschneiden Sie den Kabelbinder A, mit dem der Einlassschlauch B am Kompressor C befestigt ist.
4. Trennen Sie den Einlassschlauch vom Kompressor.
5. Lösen Sie die Kompressorkabel aus den Kabelklemmen oder Kabelbindern (nicht abgebildet).
6. Trennen Sie den Kompressorstecker vom Steckverbinder am Hauptkabelsatz (nicht abgebildet).
7. Trennen Sie die Kondensatorkabel D an der Oberseite des Kondensators E.
20
IRC5PO2AW
Das Druckausgleichsventil ist nicht abgebildet.
IRC5PO2VAW
Filter und Druckausgleichsventil sind nicht abgebildet.
