Invacare® Perfecto₂™ Sauerstoffkonzentrator

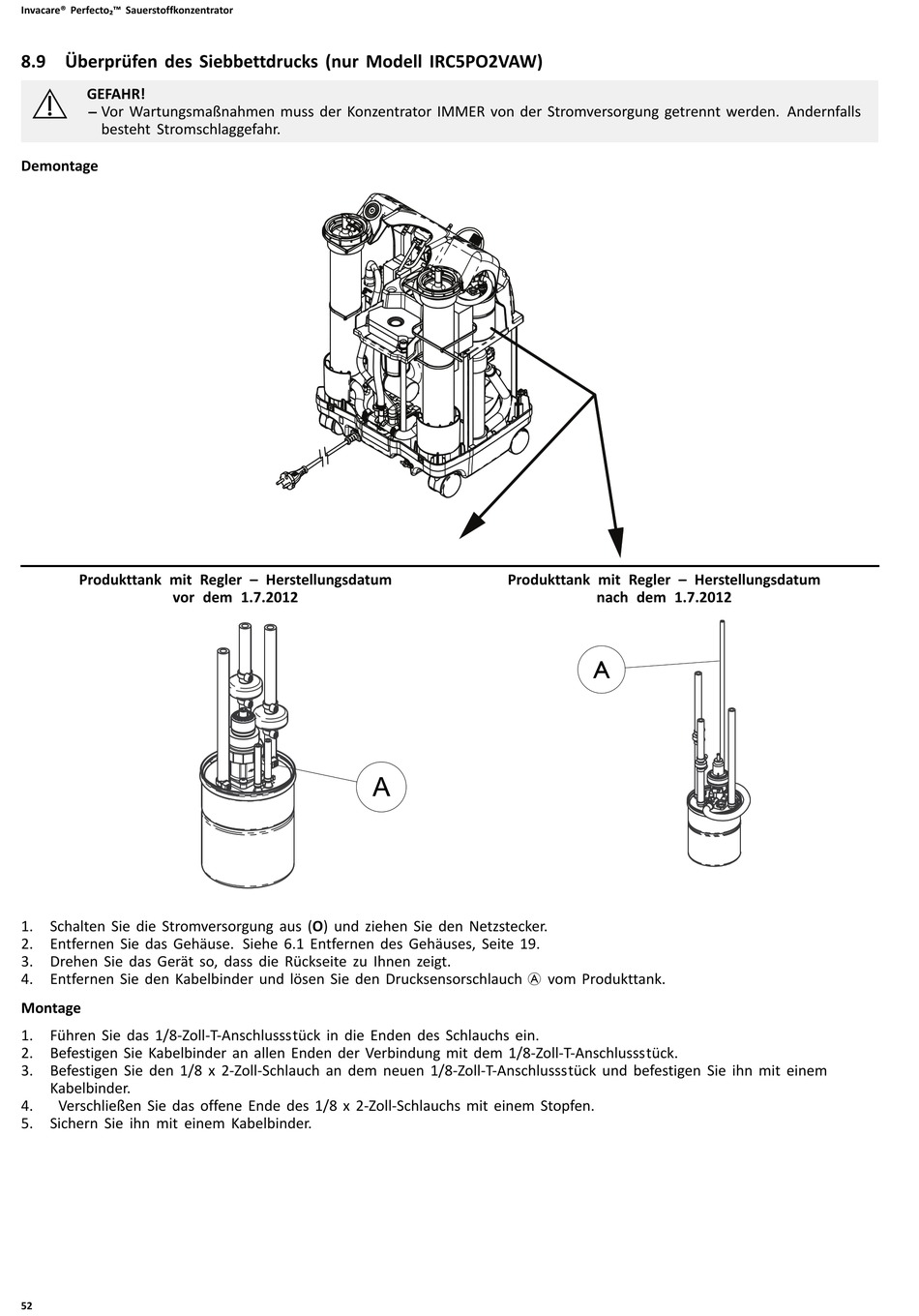

8.9 Überprüfen des Siebbettdrucks (nur Modell IRC5PO2VAW)
GEFAHR!
– Vor Wartungsmaßnahmen muss der Konzentrator IMMER von der Stromversorgung getrennt werden. Andernfalls
besteht Stromschlaggefahr.
Demontage
Produkttank mit Regler – Herstellungsdatum Produkttank mit Regler – Herstellungsdatum
vor dem 1.7.2012 nach dem 1.7.2012
A
1. Schalten Sie die Stromversorgung aus (O) und ziehen Sie den Netzstecker.
2. Entfernen Sie das Gehäuse. Siehe 6.1 Entfernen des Gehäuses, Seite 19.
3. Drehen Sie das Gerät so, dass die Rückseite zu Ihnen zeigt.
4. Entfernen Sie den Kabelbinder und lösen Sie den Drucksensorschlauch A vom Produkttank.
Montage
1. Führen Sie das 1/8-Zoll-T-Anschlussstück in die Enden des Schlauchs ein.
2. Befestigen Sie Kabelbinder an allen Enden der Verbindung mit dem 1/8-Zoll-T-Anschlussstück.
3. Befestigen Sie den 1/8 x 2-Zoll-Schlauch an dem neuen 1/8-Zoll-T-Anschlussstück und befestigen Sie ihn mit einem
Kabelbinder.
4. Verschließen Sie das offene Ende des 1/8 x 2-Zoll-Schlauchs mit einem Stopfen.
5. Sichern Sie ihn mit einem Kabelbinder.
52
